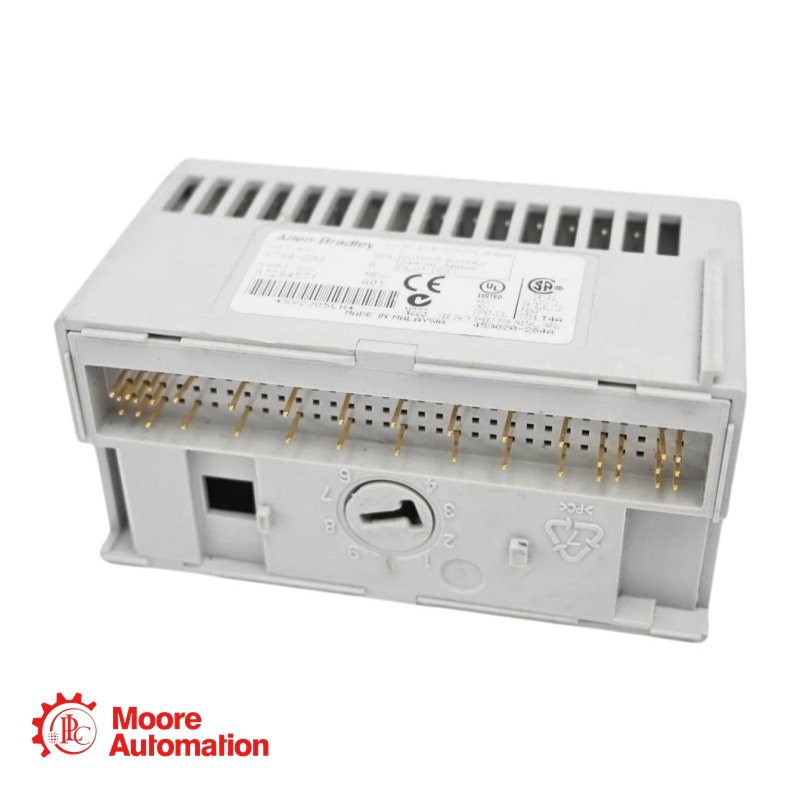

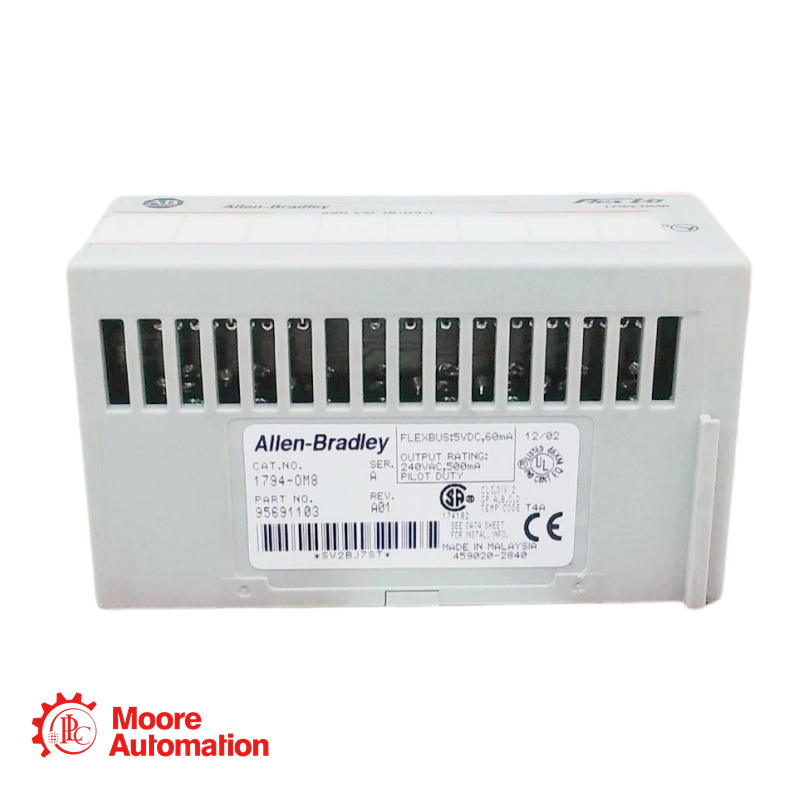

Modulo digitale I/O PLC 1794-OM8

1794-OM8 Modulo digitale I/O

Il modulo di uscita digitale I/O flessibile 1794-OM8 dispone di 8 uscite non isolate, una tensione di uscita nominale di 240 V CA e una corrente di uscita nominale di 4,0 A. Funziona inoltre con una caduta di tensione massima di 1,5 V CA a 0,5 A nello stato attivo e una corrente di dispersione massima di 2,5 mA nello stato disattivo.

1794-OM8 Schemi

Uscite: 8 non isolate
Tensione di uscita nominale: 240 V CA
Corrente nominale di uscita: 4,0 A
Corrente massima allo stato attivo: 500 mA per uscita
Caduta di tensione massima allo stato attivo: 1,5 V CA a 0,5 A
Corrente di dispersione massima in stato di non funzionamento: 2,5 mA
Tensione di isolamento: 250 V continua
Corrente Flexbus: 60 mA a 5 V CC
Dissipazione di potenza: 5 W a 0,5 A max.
Dissipazione termica: 17,1 BTU/ora a 0,5 A max.

1794-OM8 FAQ

D: Cosa significa "Uscite non isolate" per questo modulo?
A: Le uscite non isolate significano che gli 8 canali di uscita condividono un riferimento elettrico comune. Tutti i canali sono riferiti allo stesso terminale comune sulla base dei terminali. Ciò semplifica il cablaggio per applicazioni non critiche, ma offre una minore protezione dai guasti tra i canali rispetto ai moduli isolati singolarmente o in gruppo. Questa configurazione è adatta per applicazioni in cui i dispositivi di campo funzionano con una singola alimentazione CA.

D: Qual è la corrente massima che il modulo può commutare simultaneamente su tutti gli 8 canali?
A: Il 1794-OM8 ha una corrente di uscita totale nominale di 4,0 A su tutti gli 8 canali. Poiché ogni canale è in grado di erogare un massimo di 500 mA, è necessario assicurarsi che la somma delle correnti su tutti i canali attivi non superi i 4,0 A. Ad esempio, non è possibile commutare tutti gli 8 canali a 500 mA contemporaneamente (8 × 0,5 A = 4,0 A sarebbe esattamente al limite). È necessaria un'attenta distribuzione del carico.

D: Cosa significa la specifica della corrente di dispersione in stato di non funzionamento e in che modo potrebbe influire sulla mia applicazione?
A: La corrente di dispersione massima a stato spento di 2,5 mA significa che, anche quando un'uscita è spenta, una piccola corrente può ancora fluire attraverso il dispositivo di commutazione a stato solido (triac/SCR). In alcune applicazioni sensibili, questa corrente di dispersione potrebbe far sì che un carico ad alta impedenza (come la bobina di un piccolo relè o una spia luminosa) rimanga debolmente alimentato o impedisca lo spegnimento completo.
