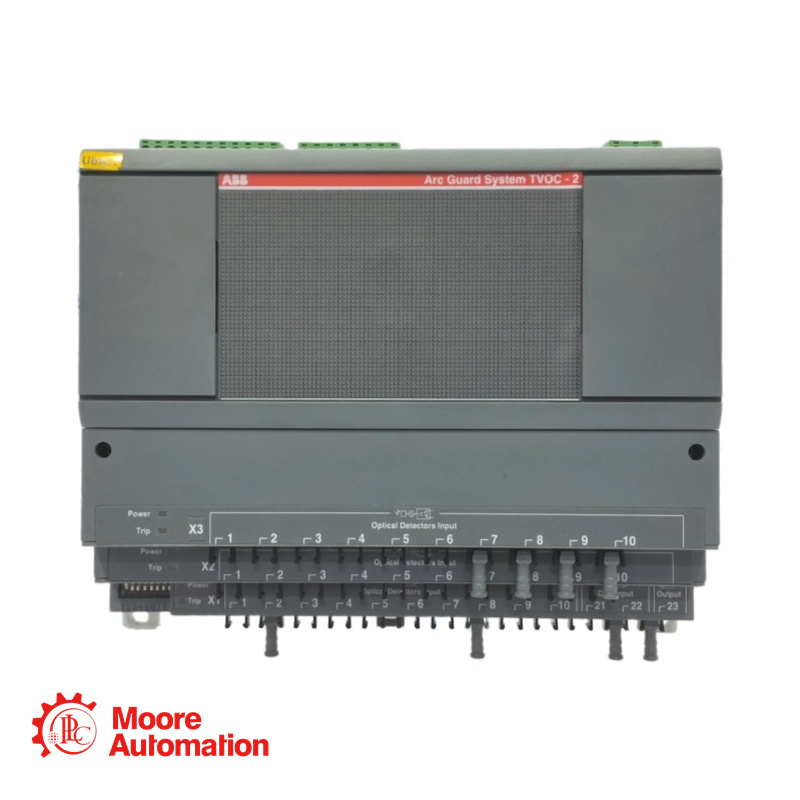

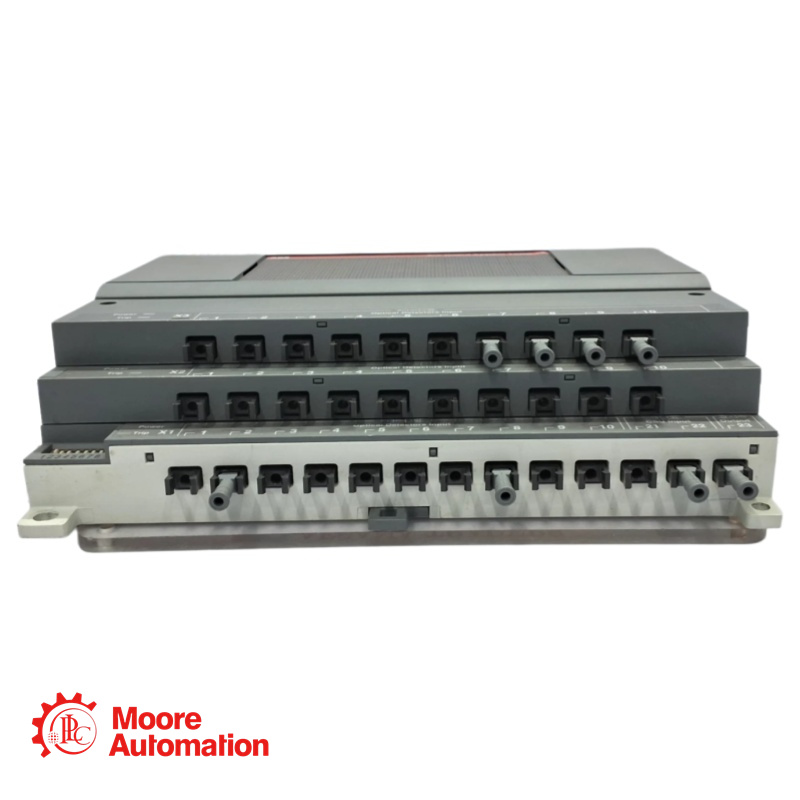

1SFA664001R1001 TVOC-2-240 Monitor per arco elettrico ABB

🔹Panoramica rapida

Breve descrizione

Il sistema di protezione contro gli archi elettrici TVOC-2 è un relè di protezione che mitiga i guasti da arco elettrico e contribuisce a proteggere persone e apparecchiature. Il monitor di arco è l'unità principale del sistema di protezione contro gli archi elettrici: rileva la luce di un arco e, tramite i rapidi contatti IGBT, invia un segnale elettrico entro 1 ms a un interruttore nelle vicinanze, interrompendo l'alimentazione ed estinguendo l'arco. Il monitor di arco dispone di 10 ingressi per rilevatori e può far scattare fino a tre interruttori con selettività di zona, se necessario. È possibile aggiungere fino a 2 unità di estensione per aumentare il numero di rilevatori di luce fino a 30. L'unità include un'interfaccia HMI che può essere installata all'esterno della porta. I rilevatori sono disponibili in un'ampia gamma di lunghezze per adattarsi a qualsiasi progetto di quadro elettrico. Tensione di alimentazione: 100...250 V CC o 100...240 V CA 50/60 Hz. Gli accessori includono unità di rilevamento di corrente, cavi in ​​fibra ottica, fascette per cavi, ecc.

Punti salienti

Tempo di reazione ultraveloce: I contatti a stato solido IGBT si attivano in circa < 1 ms dal rilevamento della luce, bypassando i ritardi di protezione standard per ridurre al minimo l'energia dell'arco.
Certificazione di sicurezza funzionaleLivello di integrità della sicurezza basato su hardware SIL-2 secondo IEC 61508 e IEC 62061, corrispondente al livello di prestazione d (EN ISO 13849-1).
Architettura espandibileSupporta fino a 30 rilevatori ottici utilizzando moduli di estensione aggiuntivi (TVOC-2-E1 o TVOC-2-E3) per una copertura completa della cabina.
Interfaccia uomo-macchina integrata (HMI)Dotato di display LCD grafico e tastiera per una facile configurazione, registrazione dei viaggi (con data e ora) e registri degli errori di autodiagnosi. L'HMI è montabile su pannello (protezione frontale IP54).
Comunicazione Modbus RTULa variante del modulo COM (TVOC-2-240-C) fornisce aggiornamenti di stato in tempo reale e connettività remota tramite protocollo Modbus RTU.
Selettività di zonaGli interruttori DIP configurabili consentono all'unità di far scattare interruttori specifici (fino a 3 uscite IGBT) in base al sensore che rileva l'arco.

🔹Dati tecnici chiave

Tensione operativa nominale (µs): 100-240 V CA (50/60 Hz) / 100-250 V CC
Tolleranza di tensione: CA: -20% / +10% ; CC: -25% / +30%
Consumo energetico: 5 W
Uscite di intervento: 3 x IGBT a stato solido (NO), 250 V CA/CC, 30 A / 0,2 s
Relè di segnalazione: 2 x CO (K2, K3), 5 A, 250 V CA/CC
Relè di allarme IRF: 1 x CO (K1) Auto-supervisione, 5 A
Ingressi del rivelatore (unità base): 10 ingressi ottici (espandibili a 30)
Lunghezza massima del cavo del rilevatore: 30 m (standard) / 60 m (con TVOC-2-E3)
Temperatura di esercizio: da -25 °C a +70 °C (continua)

🔹Ambiti di applicazione

Sistemi di distribuzione dell'energiaProtezione di quadri elettrici, pannelli di distribuzione e vani sbarre collettrici.
Automazione industrialeProtezione dei centri di controllo motori (MCC) e degli alimentatori delle linee di produzione.
Centri datiGarantire la continuità del servizio mitigando i rischi di arco elettrico nelle linee di alimentazione critiche.
Energie rinnovabili e infrastrutture: Sistemi di raccolta di energia eolica/solare, stazioni di pompaggio e imbarcazioni.
Industrie pesanti: Impianti minerari, di lavorazione dei metalli e chimici con ambienti elettrici difficili.
