21000-16-05-20-065-04-02 Bently Nevada Probe di prossimità assemblaggio alloggiamento

Per ricevere un preventivo, contattare Frida ai recapiti seguenti.

Telefono/Whatsapp: +86 15359408275 E-mail:sales5@mooreplc.com

Sonda di prossimità Assemblaggio di alloggi

21000-16-05-20-065-04-02:

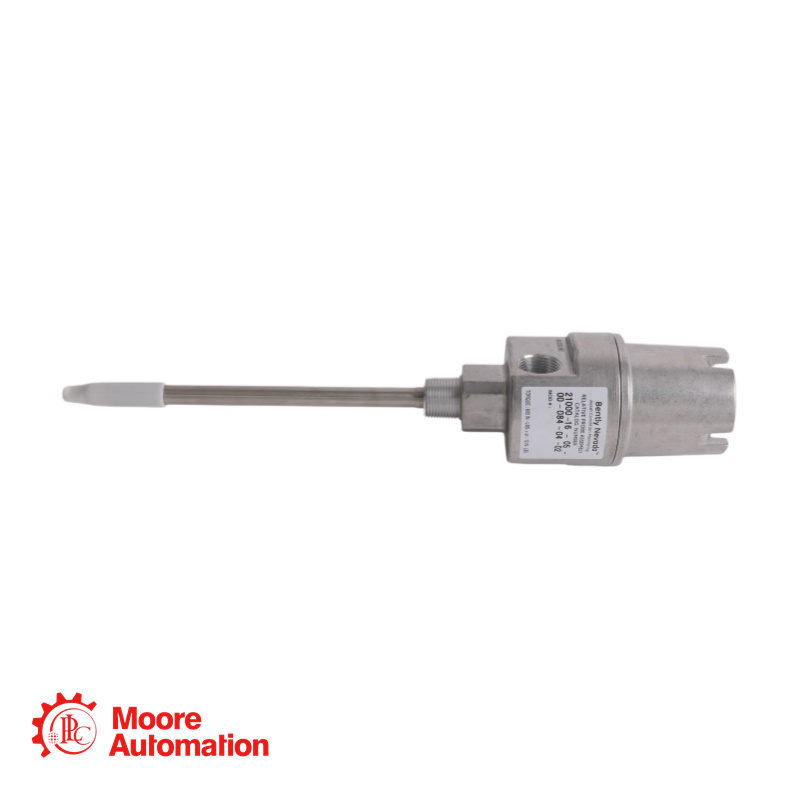

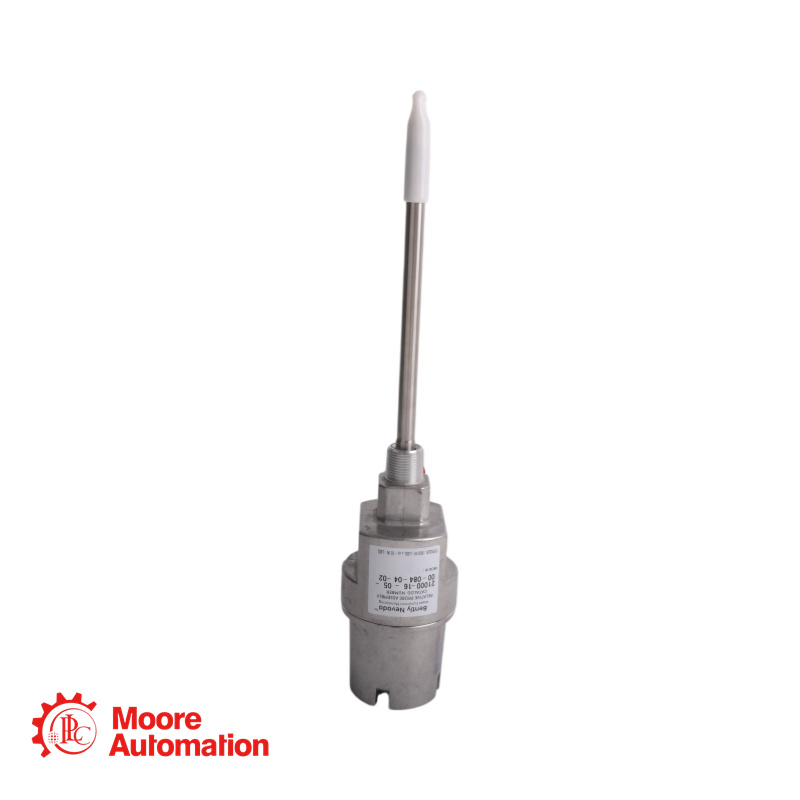

Si tratta di un gruppo alloggiamento per sonda di prossimità 21000 prodotto da Bently Nevada (Baker Hughes). 21000-16-05-20-065-04-02 Si tratta di un alloggiamento interamente metallico, realizzato con corpo in alluminio e manicotto in acciaio inossidabile 304. Include una sonda di prossimità 3300 XL da 8 mm preinstallata con cavo da 0,5 metri, adattatore distanziatore da 2,0 pollici e manicotto per sonda da 6,5 ​​pollici.

Parametri - 21000-16-05-20-065-04-02

Tipo di sonda: 3300 XL 8 mm (montaggio inverso)
Lunghezza del cavo della sonda: 0,5 metri
Lunghezza dell'adattatore distanziatore: 2,0 pollici (51 mm)
Penetrazione della sonda (lunghezza del manicotto): 6,5 pollici (165 mm)
Lunghezza totale (CC + DDD): 8,5 pollici (216 mm)
Filettatura di montaggio: 3/4-14 NPT (lavorata per 5-7 filetti completi per una maggiore rigidità)
Materiale dell'alloggiamento: alluminio (corpo), acciaio inossidabile 304 (guaina)
Raccordi (Opzione 04): Un solo tappo 3/4-14 NPT

Ambiti di applicazione - 21000-16-05-20-065-04-02

Monitoraggio delle vibrazioni radiali: turbine a vapore, turbine a gas, compressori centrifughi, pompe e generatori.
Misurazione Keyphasor (riferimento di fase/velocità)
Conformità industriale e ambiente: sistemi di protezione dei macchinari nei settori petrolifero e del gas, petrolchimico e della produzione di energia.

Avvertenze importanti - 21000-16-05-20-065-04-02

Integrità antideflagrante: questa configurazione utilizza EE = 04 (un solo tappo NPT da 3/4-14). Secondo la pagina 6 della scheda tecnica, questa opzione di raccordo è classificata come antideflagrante da CSA. Il gruppo alloggiamento mantiene la sua certificazione di Classe I, Divisione 1.
Protezione del connettore: l'opzione AA = 16 non include una protezione per il connettore. Se si desidera una protezione meccanica aggiuntiva per l'interfaccia del connettore della sonda all'interno dell'alloggiamento, si consiglia di considerare l'opzione AA = 34 (sonda 3300 XL da 8 mm con protezione del connettore, omologazioni multiple).
Requisiti di supporto del manicotto: La lunghezza totale (CC = 2,0 pollici + DDD = 6,5 pollici) è di 8,5 pollici. Questa misura è inferiore al limite di 12 pollici (305 mm), pertanto non è necessario alcun supporto aggiuntivo per il manicotto (codice articolo 37948-01).
Compatibilità della lunghezza del cavo della sonda: Opzione BB = 05 (cavo da 0,5 metri). La dimensione massima C più D per una sonda da 0,5 metri è di 343 mm (13,5 pollici). La lunghezza totale per questo modello è di 8,5 pollici (216 mm), che rientra ampiamente nel limite consentito.
