21000-28-05-00-077-03-02 Bently Nevada Housing Assembly

Come posso ottenere il prezzo?

21000-28-05-00-077-03-02

Direttore delle vendite:Frida
◆Telefono/Whatsapp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Descrizione - Assemblea di alloggi

21000-28-05-00-077-03-02

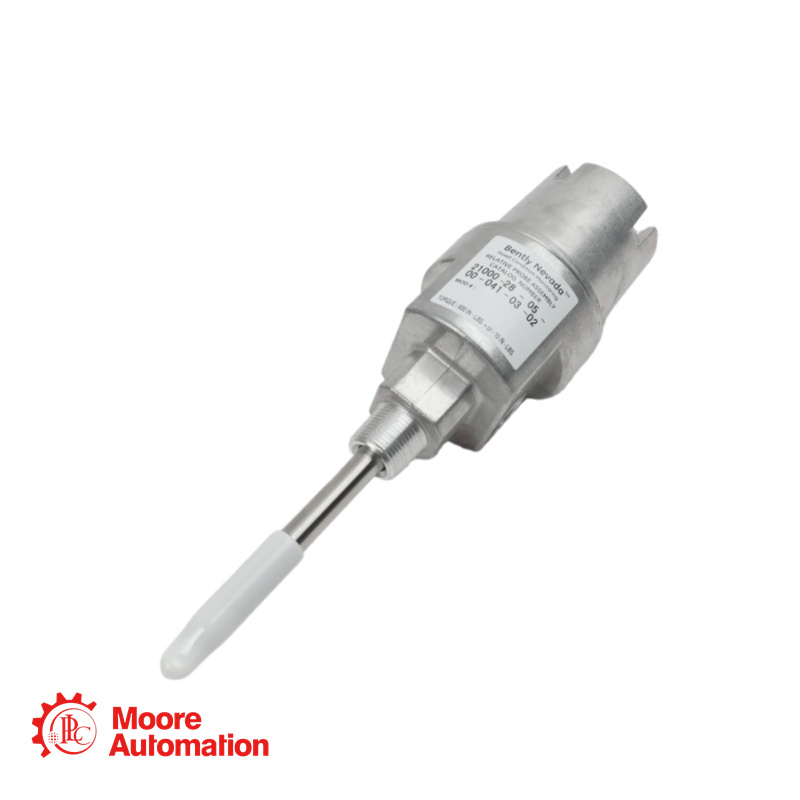

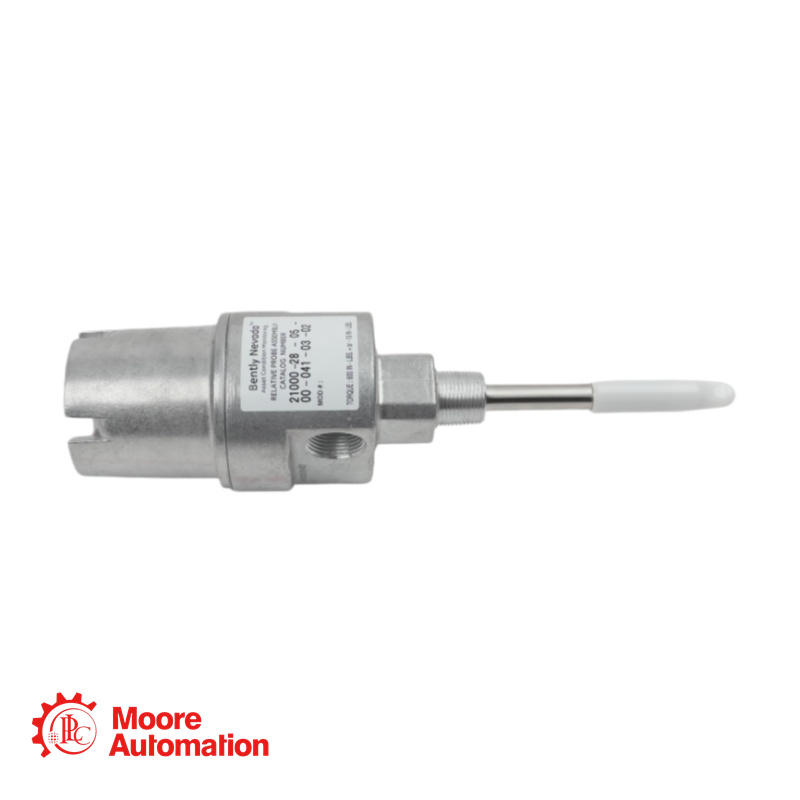

Alloggiamento per sonda in alluminio Bently Nevada serie 21000, preassemblato con sonda 3300 XL da 8 mm a montaggio inverso (con diverse omologazioni) e cavo da 0,5 m. Questo assemblaggio fornisce un involucro robusto e a tenuta stagna (Tipo 4) per il montaggio esterno di sensori di vibrazione/posizione su carter di macchinari. Configurato per una penetrazione della sonda di 5,2 pollici con filettatura di montaggio 3/4-14 NPT per l'inserimento diretto nel carter. Include un kit di raccordo per tubo flessibile (Opzione 03) per il collegamento di cavi armati o tubi flessibili.

Parametro - Assemblea di alloggi

21000-28-05-00-077-03-02

Modello alloggiamento: 21000 (corpo in alluminio, manicotto in acciaio inox 304)
Tipo di sonda: 3300 XL 8 mm con montaggio inverso (Opzione 28: con approvazioni selezionabili per aree pericolose)
Lunghezza del cavo: 0,5 metri (20 pollici)
Adattatore distanziatore: Nessuno (montaggio a filo)
Penetrazione della sonda: 5,2 pollici (132 mm)
Raccordi: Opzione 03: Tappo NPT da 3/4", riduttore da 3/4" a 1/2", pressacavo (per cavi da 1/8" a 3/8" di diametro esterno)
Filettatura di montaggio: 3/4-14 NPT (maschio, innesto filettatura esteso per maggiore rigidità)
Materiale (corpo): Alluminio
Materiale (manicotto): acciaio inossidabile 304
Temperatura di esercizio: da -51 °C a +177 °C (da -60 °F a +351 °F)

FAQ - Assemblea di alloggi

21000-28-05-00-077-03-02

D: Qual è la dimensione esatta dalla flangia dell'alloggiamento alla punta della sonda?
A: La dimensione "D" specifica la penetrazione del manicotto della sonda: 5,2 pollici (132 mm). Si noti che la punta effettiva della sonda si estende di circa 0,2 pollici (5 mm) oltre l'estremità del manicotto. La distanza totale dalla flangia di base dell'alloggiamento al bersaglio (ipotizzando uno spazio nominale) è di circa 5,45 pollici. Fare riferimento a pagina 18 della scheda tecnica per l'estensione della punta XL da 8 mm.

D: Questo alloggiamento è a prova di esplosione?
A: L'alloggiamento base 21000 è meccanicamente identico al CA21000. È classificato come contenitore CSA Tipo 4. Tuttavia, per soddisfare la certificazione antideflagrante completa Classe I Divisione 1 elencata a pagina 4, l'assemblaggio richiede il prefisso CA (CA21000). Se l'applicazione richiede la rigorosa conformità alla Divisione 1/Zona 1 per il contenitore, verificare se è necessaria l'etichetta CSA. La sonda interna è intrinsecamente sicura se collegata a una barriera approvata.

D: La penetrazione di 5,2 pollici richiede un supporto interno?
R: No. Le lunghezze del manicotto superiori a 12 pollici (304 mm) richiedono un supporto aggiuntivo (Parte 37948-01) per evitare la risonanza. Con una lunghezza di 5,2 pollici, questo gruppo rientra ampiamente nella lunghezza operativa sicura senza supporto.

D: Quale cavo è compatibile con l'impugnatura "Opzione 03" inclusa?
A: Il kit include un set di guarnizioni multi-gamma. È progettato per sigillare cavi di prolunga standard Bently Nevada con diametri esterni compresi tra 1/8" e 3/8" (da 3,2 mm a 9,5 mm).
