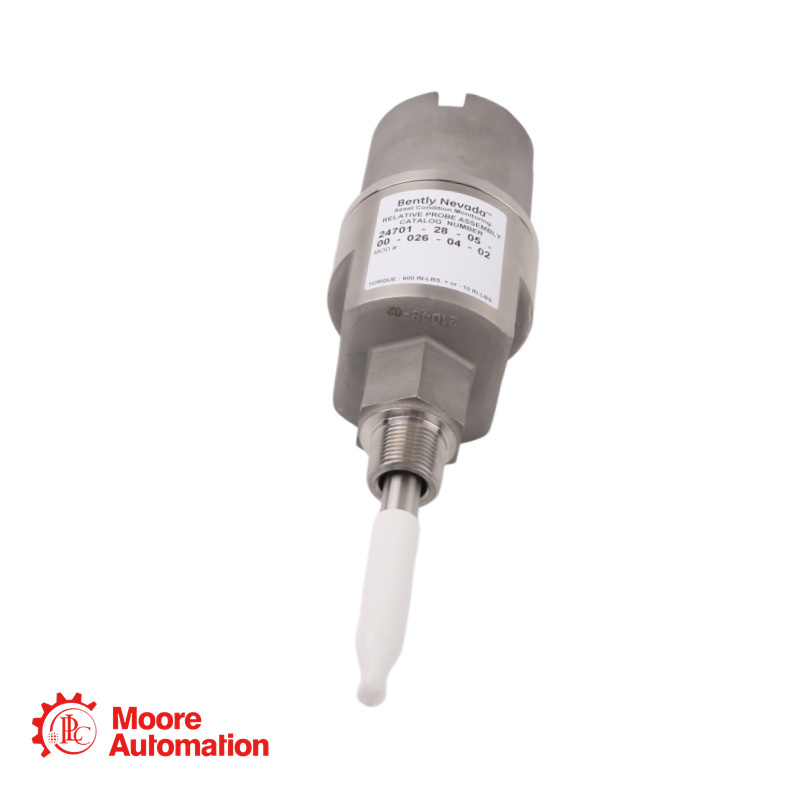

24701-28-05-05-105-03-02 Assemblaggio alloggiamento sonda di prossimità – Bently, Nevada

Parametro

Specifiche

Numero di modello

24701-28-05-05-105-03-02

Marca / Serie

Bently Nevada 24701 Alloggiamento per sonda di prossimità

Materiale per alloggi

acciaio inossidabile 303 corpo con manicotto in acciaio inox 304

Opzione sonda (A)

28 – Sonda 3300 XL da 8 mm con approvazioni selezionabili per aree pericolose

Lunghezza del cavo della sonda (B)

05 – 0,5 metri (20 pollici)

Adattatore distanziatore (C)

05 – 2,5 pollici (64 mm) *(minimo: 1,5 pollici / massimo: 7,5 pollici, ordinati con incrementi di 0,5 pollici)*

Penetrazione della sonda (D)

105 – 10,5 pollici (267 mm) (minimo: 1,0 pollici, ordinato con incrementi di 0,1 pollici)

Opzione raccordi (E)

03 – Un tappo 3/4-14 NPT + un riduttore da 3/4-14 a 1/2-14 NPT + impugnatura per guarnizione del cavo

Filettatura di montaggio (F)

02 – 3/4-14 NPT (necessario quando si ordina l'adattatore distanziatore)

Peso dell'alloggiamento

1,8 kg (4,1 libbre) tipico senza accessori

Valutazione dell'involucro

CSA Tipo 4; Antideflagrante per aree pericolose

Temperatura di esercizio

Da -50 °C a +80 °C (T4) / Da -50 °C a +40 °C (T5)

Cosa rappresenta il codice articolo 24701-28-05-05-105-03-02?

Si tratta di un gruppo di alloggiamento in acciaio inossidabile 24701. Ogni segmento definisce un'opzione specifica:
24701: Modello base – corpo in acciaio inox con manicotto in acciaio inox 304
28: Opzione sonda – Sonda 3300 XL da 8 mm con approvazioni selezionabili per aree pericolose
05: Lunghezza del cavo della sonda – 0,5 metri (20 pollici)
05: Adattatore distanziatore (C) – 2,5 pollici (64 mm)
105: Penetrazione della sonda (D) – 10,5 pollici (267 mm)
03: Opzione raccordi – Tappo 3/4-14 NPT + riduttore a 1/2-14 NPT + morsetto di tenuta del cavo
02: Filettatura di montaggio – 3/4-14 NPT

Qual è la differenza tra le serie di alloggiamenti 24701 e 21000?

La differenza principale risiede nel materiale. Il modello 24701 è dotato di un corpo in acciaio inossidabile 303, che offre una resistenza alla corrosione superiore per ambienti chimici aggressivi, marini e offshore. Il modello 21000 utilizza un corpo in alluminio, più leggero e adatto ad applicazioni generiche. Entrambi sono disponibili con certificazione antideflagrante.

Questo alloggiamento è a prova di esplosione?

Sì, se ordinato con raccordi antideflagranti (E:01, E:02 o E:04) e la versione dell'involucro certificata CA, è classificato CSA come antideflagrante per aree pericolose di Classe I, Divisione 1 e 2. Il modello specifico 24701-28-05-05-105-03-02 include l'opzione di raccordi 03, che è compatibile con installazioni antideflagranti se combinata con la certificazione appropriata.

Qual è la massima penetrazione della sonda (C + D) per questo alloggiamento?

Per una lunghezza del cavo della sonda di 0,5 metri (come configurato in questo modello), la dimensione combinata massima C + D è di 343 mm (13,5 pollici). Se la penetrazione richiesta supera i 12 pollici (305 mm), si consiglia un supporto aggiuntivo a manicotto (come il codice articolo 37948-01) per evitare la risonanza.

Posso utilizzare questo alloggiamento con le sonde 3300 XL NSv o 3300 XL da 11 mm?

Sì. L'alloggiamento 24701 accetta vari tipi di sonde. Le opzioni A:26, 27, 31, 32 sono per sonde 3300 XL NSv; le opzioni A:29, 30, 35, 36 sono per sonde 3300 XL da 11 mm. L'opzione specifica "28" in questo modello indica una sonda 3300 XL da 8 mm con approvazioni selezionabili.
