24701-28-05-20-024-03-02 Panoramica

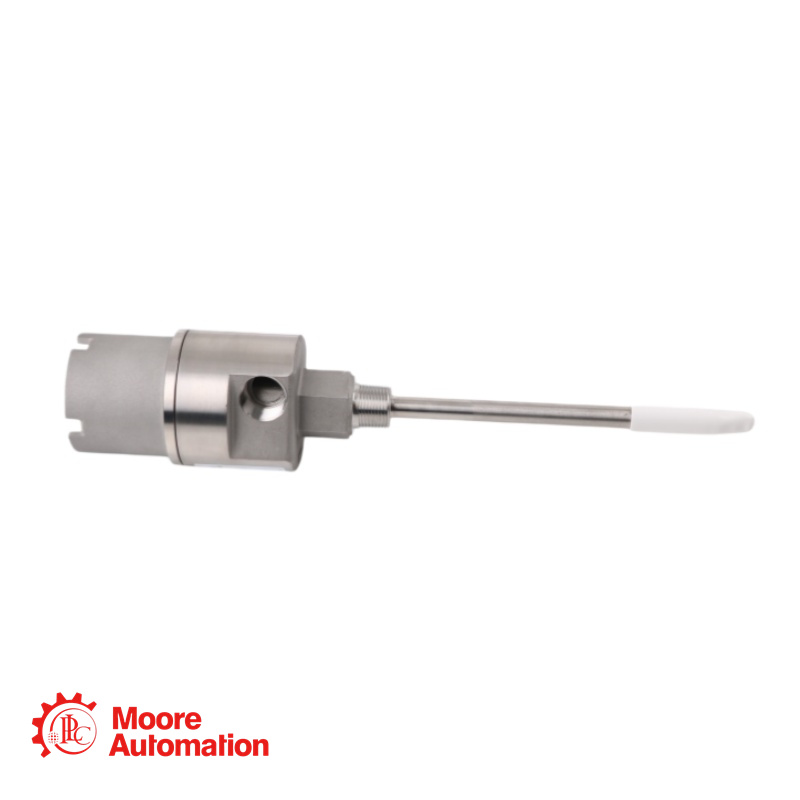

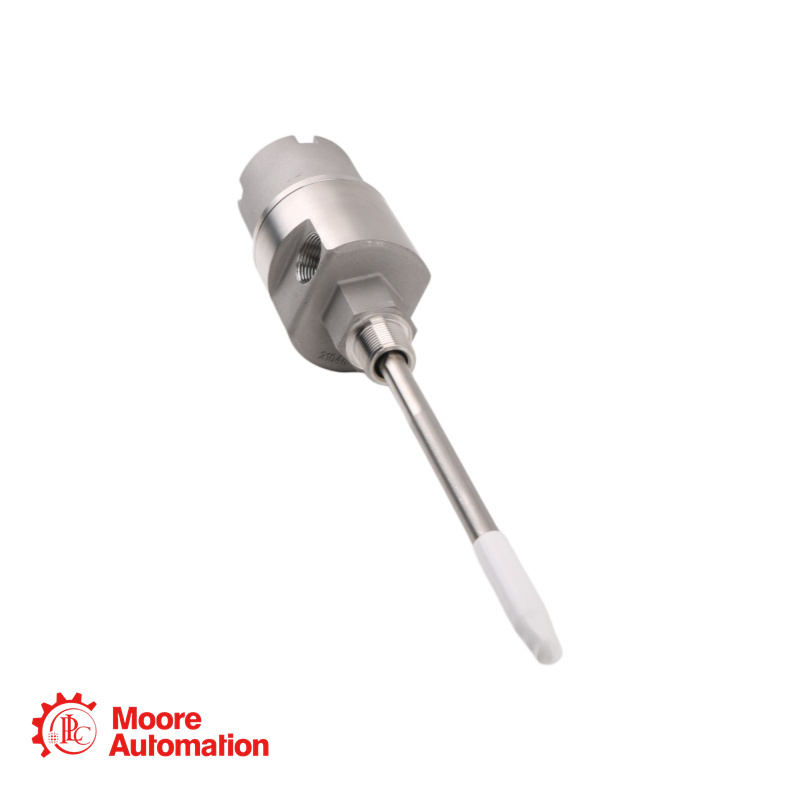

IL 24701-28-05-20-024-03-02 Si tratta di un alloggiamento in acciaio inossidabile per sonde di prossimità, progettato per il montaggio esterno di sonde di prossimità in ambienti industriali pericolosi e corrosivi.

24701-28-05-20-024-03-02 Parametri

Materiale dell'alloggiamento: corpo in alluminio con rivestimento in acciaio inossidabile 304
Intervallo di temperatura (alloggiamento): da -51 °C a +177 °C (da -60 °F a +351 °F) per funzionamento e stoccaggio
Limite di temperatura della sonda: da -34 °C a +177 °C (da -30 °F a +351 °F)

Domande frequenti su 24701-28-05-20-024-03-02

1. Qual è la differenza tra gli alloggiamenti 21000 e 24701?

La differenza principale risiede nel materiale. Il modello 24701 è realizzato in acciaio inossidabile (corpo in acciaio inox 303, manicotto in acciaio inox 304), mentre il modello 21000 ha un corpo in alluminio con manicotto in acciaio inox. Il modello 24701 viene generalmente scelto per applicazioni che richiedono una maggiore resistenza alla corrosione.

2. Cosa indica l'opzione "28" della sonda?

L'opzione "28" specifica una sonda 3300 XL da 8 mm con approvazioni selezionabili per aree pericolose. Ciò significa che la sonda stessa è certificata per l'uso in ambienti pericolosi con molteplici approvazioni, tra cui CSA, ATEX e IECEx per applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

3. Quali sono le dimensioni "C" (adattatore distanziatore) e "D" (penetrazione della sonda)?

La dimensione C (2,0 pollici) è la lunghezza dell'adattatore distanziatore che separa l'alloggiamento dalla superficie della macchina. La dimensione D (2,4 pollici) è la lunghezza di penetrazione del manicotto della sonda nella macchina. Insieme (C + D = 4,4 pollici in totale), determinano la posizione totale della punta della sonda rispetto al bersaglio.

4. Questo alloggiamento è certificato per l'uso in aree pericolose?

Sì, l'involucro 24701 è certificato CSA per applicazioni antideflagranti in Nord America. È classificato per Classe I, Divisioni 1 e 2, Gruppi C e D, e Classe II, Divisioni 1 e 2, Gruppi E, F e G. Ha valori di temperatura T5 e T4 a seconda della temperatura ambiente.

5. Qual è la lunghezza totale di penetrazione della sonda (C + D) per questo assemblaggio?

La lunghezza totale di penetrazione della sonda è C + D = 2,0 + 2,4 = 4,4 pollici (112 mm). Questo valore rientra ampiamente nei limiti standard per un cavo di sonda da 0,5 metri.

6.Qual è lo scopo dell'opzione di raccordo "03"?

L'opzione "03" fornisce un set completo di raccordi per condotti, tra cui un tappo, un riduttore (da 3/4-14 NPT a 1/2-14 NPT) e un fermacavo con guarnizioni. Ciò consente connessioni flessibili per i condotti e una corretta tenuta del punto di ingresso del cavo, preservando l'integrità ambientale dell'alloggiamento.
