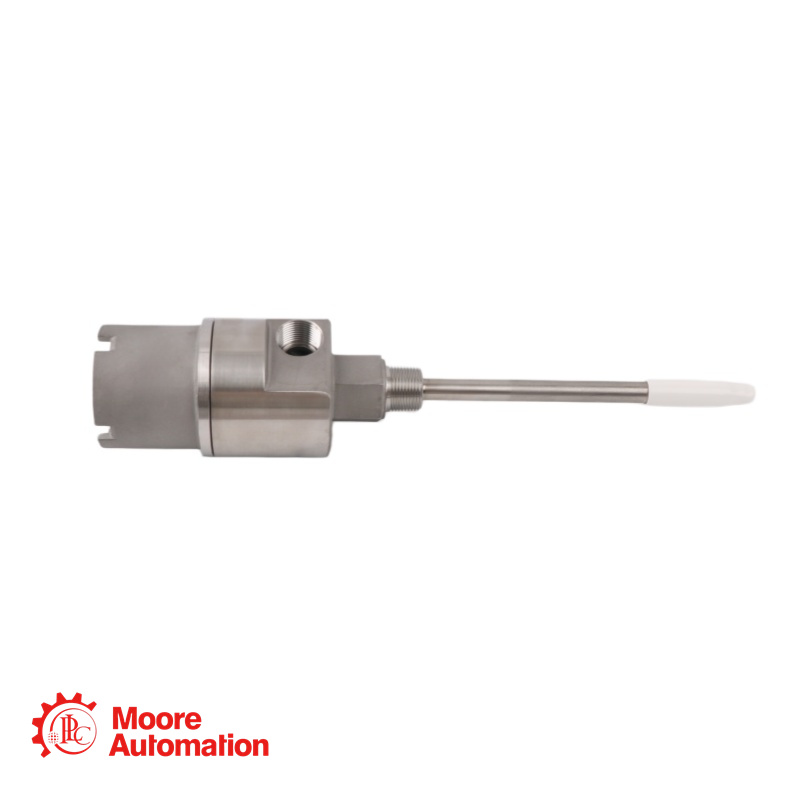

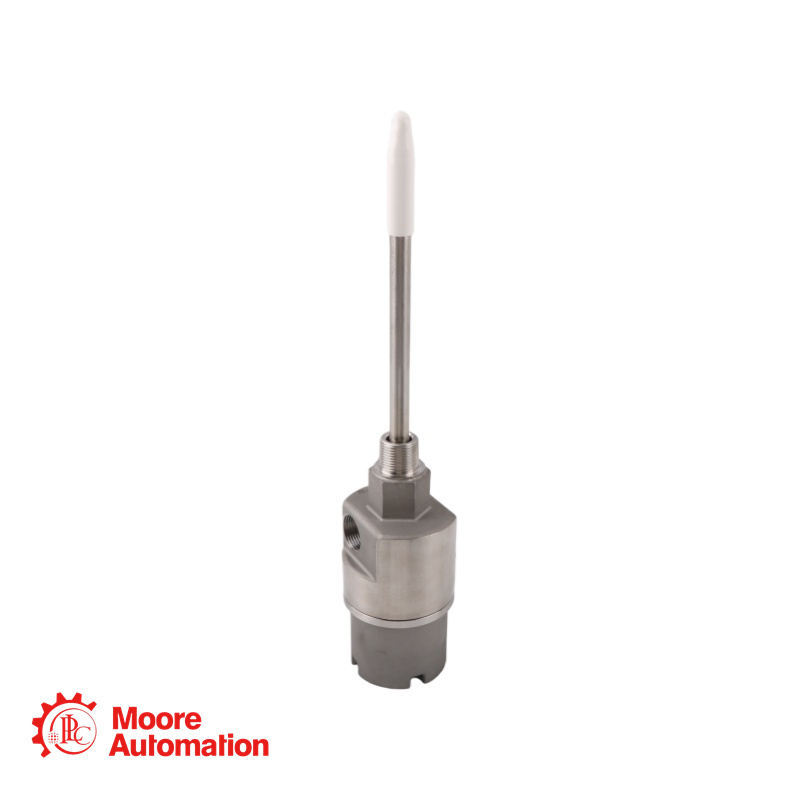

24701-28-10-00-040-00-02 Assemblaggio alloggiamento sonda di prossimità – Bently Nevada

Parametro

Specifiche

Numero di modello

24701-28-10-00-040-00-02

Marca / Serie

Bentley NevadaGruppo alloggiamento sonda di prossimità 24701

Materiale per alloggi

acciaio inossidabile 303corpo con manicotto in acciaio inox 304

Opzione sonda (A)

28 – Sonda 3300 XL da 8 mm con approvazioni selezionabili per aree pericolose

Lunghezza del cavo della sonda (B)

10 – 1,0 metro (39 pollici)

Adattatore distanziatore (C)

00 – Nessun adattatore distanziatore (montaggio diretto)

Penetrazione della sonda (D)

040 – 4,0 pollici (102 mm) (minimo: 1,0 pollici, ordinato con incrementi di 0,1 pollici)

Opzione raccordi (E)

00 – Senza accessori (due tappi e due rondelle)

Filettatura di montaggio (F)

02 – 3/4-14 NPT

Peso dell'alloggiamento

1,8 kg (4,1 libbre) tipico senza accessori

Valutazione dell'involucro

CSA Tipo 4; Antideflagrante per aree pericolose

Temperatura di esercizio

Da -50 °C a +80 °C (T4) / Da -50 °C a +40 °C (T5)

Conformità

Conforme alle normative RoHS e API 670.

Cosa rappresenta il codice articolo 24701-28-10-00-040-00-02?

Si tratta di un gruppo di alloggiamento in acciaio inossidabile 24701. Ogni segmento definisce un'opzione specifica:
24701: Modello base – corpo in acciaio inox con manicotto in acciaio inox 304
28: Opzione sonda – Sonda 3300 XL da 8 mm con approvazioni selezionabili per aree pericolose
10: Lunghezza del cavo della sonda – 1,0 metro (39 pollici)
00: Adattatore distanziatore (C) – nessuno (montaggio diretto)
040: Penetrazione della sonda (D) – 4,0 pollici (102 mm)
00: Opzione raccordi – senza raccordi (due tasselli e due rondelle in dotazione)

02: Filettatura di montaggio – 3/4-14 NPT

Questo alloggiamento è a prova di esplosione?

Sì. L'involucro 24701, se utilizzato con raccordi antideflagranti appropriati (opzioni E:01, E:02 o E:04) e metodi di cablaggio certificati, è classificato CSA come antideflagrante per aree pericolose di Classe I, Divisione 1 e 2. Questo modello specifico (E:00) viene fornito senza raccordi, consentendo agli utenti di aggiungere i propri raccordi certificati per mantenere l'integrità antideflagrante.

Qual è la massima penetrazione della sonda (C + D) per questo alloggiamento con un cavo di sonda da 1,0 metro?

Per una lunghezza del cavo della sonda di 1,0 metro (come configurato in questo modello), la dimensione massima combinata C + D è di 742 mm (29,2 pollici). Poiché questo modello non dispone di un adattatore distanziatore (C=00), la penetrazione effettiva è di 4,0 pollici (102 mm), che rientra ampiamente nell'intervallo operativo di sicurezza. Se la penetrazione supera i 12 pollici (305 mm), si consiglia l'utilizzo di un supporto aggiuntivo.

Quali raccordi per condotti sono necessari per un'installazione a prova di esplosione?

Per un'installazione antideflagrante certificata CSA, è necessario utilizzare raccordi che mantengano l'integrità antideflagrante dell'involucro. Le opzioni includono:
E:01 – Un raccordo antideflagrante da 3/4-14 NPT + una spina
E:02 – Due raccordi antideflagranti da 3/4-14 NPT
E:04 – Un solo tappo 3/4-14 NPT (per installazioni con tubo sigillato)
Questo modello (E:00) viene fornito senza raccordi e richiede all'utente di procurarsi raccordi certificati appropriati.

Posso utilizzare questo alloggiamento con le sonde 3300 XL NSv o 3300 XL da 11 mm?

Sì. L'alloggiamento 24701 accetta vari tipi di sonde. Le opzioni A:26, 27, 31, 32 sono per sonde 3300 XL NSv; le opzioni A:29, 30, 35, 36 sono per sonde 3300 XL da 11 mm. Questo modello utilizza l'opzione "28" che specifica una sonda 3300 XL da 8 mm con approvazioni selezionabili.
