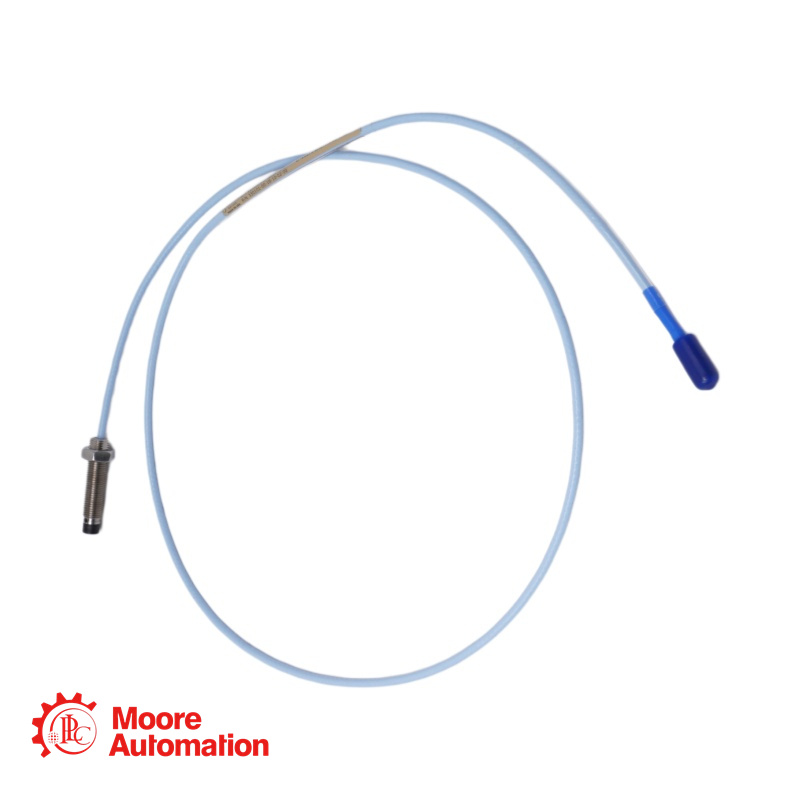

330101-00-16-10-11-RU Sonda di prossimità Bently Nevada

Direttore delle vendite:

Frida

Telefono/Whatsapp:

+86 15359408275

E-mail:

sales5@mooreplc.com

Indirizzo:

3203 Edificio Guomao, n. 388, Hubin South Road, distretto di Siming, Xiamen, Fujian, Cina

330101-00-16-10-11-RU Sonda NSv

La sonda di prossimità 330101-00-16-10-11-RU, con montaggio standard, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti come macchine con cuscinetti a film fluido, compressori, pompe e turbine.

Questa sonda è dotata di filettatura 3/8-24 UNF e fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, campo di misura lineare, precisione e stabilità termica.

L'opzione di approvazione dell'agenzia "-RU" indica che questa sonda è certificata per l'uso in Russia con le approvazioni applicabili per aree pericolose (in genere EAC o altri standard di certificazione russi).

330101-00-16-10-11-RU DETTAGLI

Codice articolo: 330101-00-16-10-11-RU
Modello base: 330101 - Sonda 3300 XL da 8 mm, montaggio standard, filettatura 3/8-24 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 pollici
Lunghezza totale della cassa (BB): 16: 1,6 pollici
Lunghezza totale del cavo (CC):10: 1,0 metro (3,3 piedi)
Tipo di connettore e cavo (DD):11: Connettore coassiale miniaturizzato ClickLoc™ con protezione del connettore, cavo FluidLoc
Approvazione dell'agenzia (EE): RU: approvazione specifica per la Russia (EAC / EAC Ex)
Tipo di filettatura: 3/8-24 UNF
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Campo di misura lineare: 2,0 mm (80 mils), da circa 0,25 a 2,3 mm (da 10 a 90 mils) dal bersaglio (da -1 a -17 Vdc)
Impostazione consigliata del gap: 1,27 mm (50 mils) [circa -9 Vdc] per vibrazioni radiali
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Cavo della sonda: triassiale da 75 Ω, con isolamento in FEP e struttura FluidLoc.
Intervallo di temperatura (di funzionamento): da -35 °C a +120 °C (da -31 °F a +248 °F) standard
Intervallo di temperatura (conservazione): da -51 °C a +177 °C (da -60 °F a +350 °F)

330101-00-16-10-11-RU

Domande frequenti (FAQ)

Q: Cosa indica il codice di approvazione dell'agenzia "-RU"?
UN: Il codice "-RU" indica che questa sonda è certificata per l'uso in Russia con le relative approvazioni per aree pericolose. Queste includono in genere le certificazioni EAC (Eurasian Conformity) e EAC Ex per l'uso in atmosfere potenzialmente esplosive.

Q: Qual è lo scopo del cavo FluidLoc (opzione "11")?
UN: Il cavo FluidLoc è progettato per impedire la fuoriuscita di olio e altri liquidi dalla macchina attraverso l'interno del cavo stesso. Ciò è importante nelle applicazioni in cui il cavo passa attraverso l'involucro di una macchina e i fluidi di processo devono essere contenuti per evitare perdite.

Q: Qual è lo scopo del protettore del connettore?
UN: Il protettore del connettore garantisce la tenuta stagna del punto di connessione tra la sonda e il cavo di prolunga. Impedisce a umidità, olio e altri contaminanti di penetrare nel connettore ClickLoc™, che altrimenti potrebbero compromettere la qualità del segnale e causare errori di misurazione.

Q: Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è di 1,27 mm (50 mils), che corrisponde a un'uscita di circa -9 Vdc. Ciò posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mils).

Q: Qual è il diametro minimo consigliato dell'albero per le misurazioni delle vibrazioni radiali?
UN: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Le misurazioni su alberi di diametro inferiore comporteranno generalmente una variazione del fattore di scala.

Q: Che tipo di connettore utilizza questa sonda?
UN: Utilizza un connettore coassiale miniaturizzato ClickLoc™ in ottone placcato oro. Questo connettore si blocca in posizione con un "clic" quando viene stretto a mano, impedendone l'allentamento dovuto alle vibrazioni.
