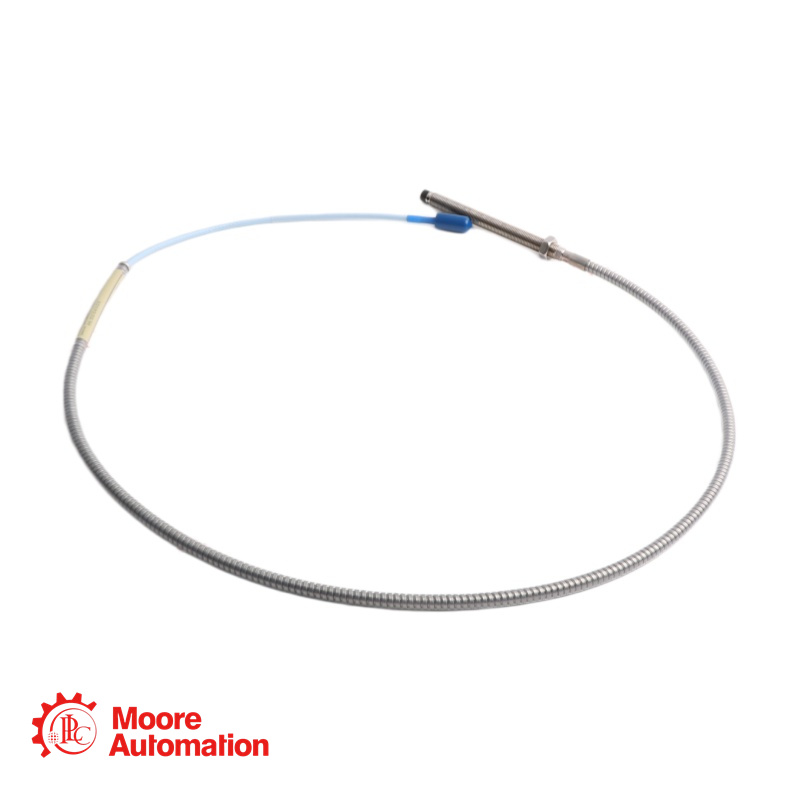

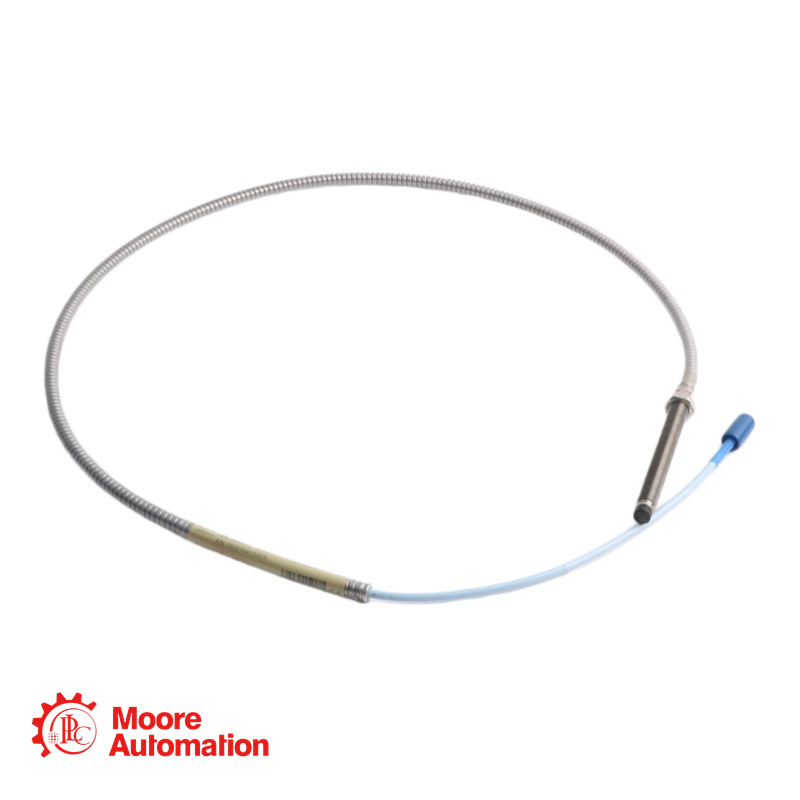

330102-00-40-10-02-05 Sonda di prossimità

La sonda di prossimità 330102-00-40-10-02-05, con montaggio standard, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti come macchine con cuscinetti a film fluido, compressori, pompe e turbine.

Questa sonda è dotata di filettatura 1/4-28 UNF e fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, intervallo lineare, precisione e stabilità termica.

330102-00-40-10-02-05 DETTAGLI

Codice articolo: 330102-00-40-10-02-05
Modello base: 330102 - Sonda 3300 XL da 8 mm, attacco standard, filettatura 1/4-28 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 pollici
Lunghezza totale della cassa (BB):40: 4,0 pollici
Lunghezza totale del cavo (CC):10: 1,0 metro (3,3 piedi)
Tipo di connettore e cavo (DD):02: Connettore coassiale miniaturizzato ClickLoc™, cavo standard
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: 1/4-28 UNF
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Campo di misura lineare: 2,0 mm (80 mils), da circa 0,25 a 2,3 mm (da 10 a 90 mils) dal bersaglio (da -1 a -17 Vdc)
Impostazione consigliata del gap: 1,27 mm (50 mils) [circa -9 Vdc] per vibrazioni radiali
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Compatibilità della lunghezza del sistema: progettato per l'uso con il sensore Proximitor corrispondente (lunghezza del cavo della sonda + cavo di prolunga = lunghezza totale del sistema)
Fattore di scala incrementale (ISF): 7,87 V/mm (200 mV/mil) ±5% per sistema da 5 m da 0 °C a +45 °C; ±6,5% per sistema da 9 m
Deviazione dalla linea retta di migliore approssimazione (DSL): inferiore a ±0,025 mm (±1 mil) per il sistema da 5 m nell'intervallo da 0 °C a +45 °C
Materiale della punta della sonda: solfuro di polifenilene (PPS)
Materiale dell'involucro della sonda: acciaio inossidabile AISI 303 o 304
Cavo della sonda: triassiale da 75 Ω, con isolamento in FEP.

330102-00-40-10-02-05

Domande frequenti (FAQ)

Q: Che tipo di filettatura utilizza questa sonda?
UN: Utilizza una filettatura da 1/4-28 UNF.

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Qual è la coppia di serraggio massima consigliata per l'installazione di questa sonda?
UN: La coppia di serraggio massima raccomandata per le sonde standard montate frontalmente è di 11,2 N·m (100 in·lb). I primi tre filetti devono essere serrati a una coppia di soli 7,5 N·m (66 in·lb). Il superamento di questi valori può danneggiare la sonda.

Q: Qual è la lunghezza totale del cavo di questa sonda?
UN: La lunghezza totale del cavo è di 1,0 metro (3,3 piedi), come specificato dall'opzione "10".

Q: Che tipo di connettore utilizza questa sonda?
UN: Utilizza un connettore coassiale miniaturizzato ClickLoc™ in ottone placcato oro. Questo connettore si blocca in posizione con un "clic" quando viene stretto a mano, impedendone l'allentamento dovuto alle vibrazioni.

Q: Qual è il diametro minimo consigliato dell'albero per le misurazioni delle vibrazioni radiali?
UN: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Le misurazioni su alberi di diametro inferiore comporteranno generalmente una variazione del fattore di scala.
