330102-25-40-10-02-05 Sonda di prossimità - Bently, Nevada

- 330102-25-40-10-02-05 Sonda di prossimità

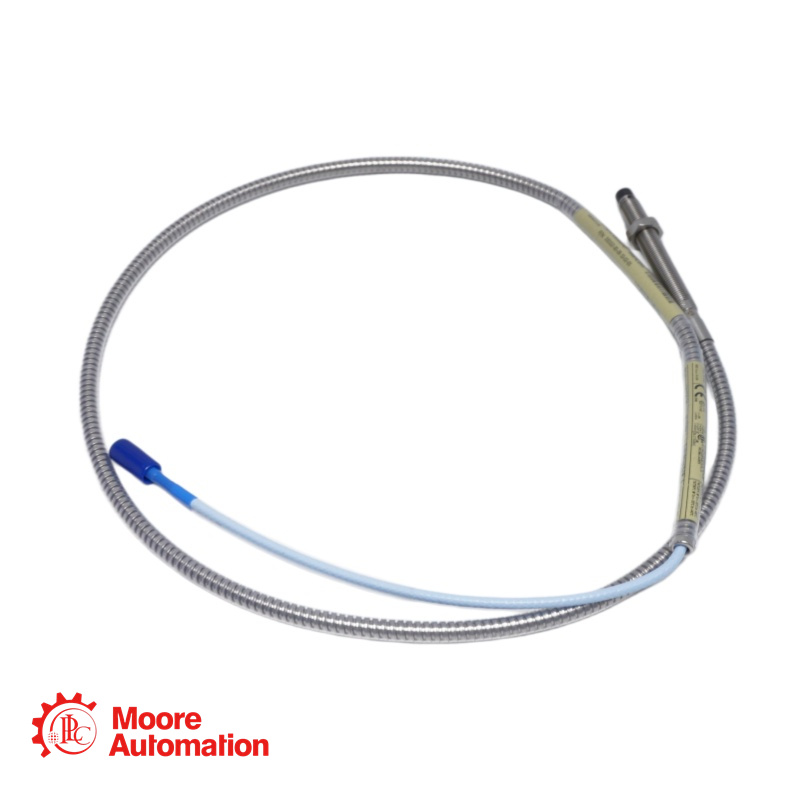

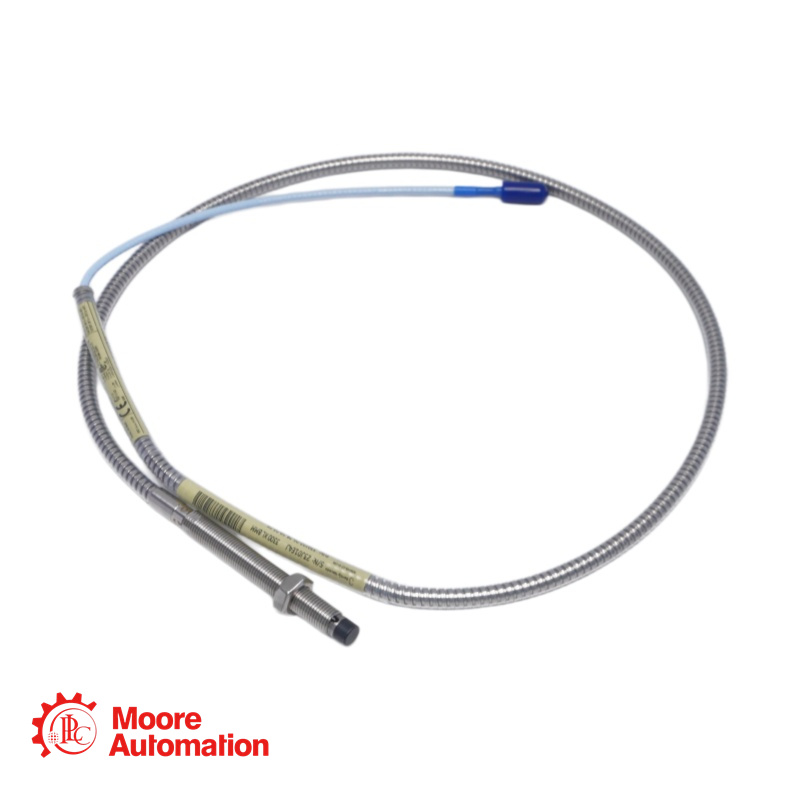

La sonda di prossimità 330102-25-40-10-02-05, modello 3300 XL, è una sonda da 8 mm con filettatura 3/8-24 UNF e armatura. Questa sonda fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata, misurando sia valori statici (posizione) che dinamici (vibrazioni).

330102 Sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura
A: Opzione lunghezza non filettata 25 2,5 pollici
B: Opzione lunghezza complessiva del caso 40 4,0 pollici
C: Opzione lunghezza totale 10 1,0 metro
D: Opzione connettore e tipo di cavo 02 Connettore coassiale miniaturizzato ClickLoc, cavo standard (senza protezione del connettore)
E: Opzione di approvazione dell'agenzia 05 Approvazioni CSA, ATEX, IECEx

Fattore di scala medio: 7,87 V/mm (200 mV/mil) ±5% (sistema standard)
Campo di misura lineare: da 2 mm (80 mils) a 0,25-2,3 mm (da 10 a 90 mils)
Spazio consigliato per vibrazioni radiali: -9 Vdc [circa 1,27 mm (50 mils)]
Resistenza nominale in corrente continua della sonda (1,0 m): 7,59 ± 0,50 Ω (da pagina 4)
Deviazione dalla migliore approssimazione (DSL): Inferiore a ±0,025 mm (±1 mil)
Risposta in frequenza: da 0 a 10 kHz: +0, -3 dB
Dimensioni minime del bersaglio (piatto): 15,2 mm (0,6 pollici) di diametro

Domande frequenti Informazioni 330102-25-40-10-02-05

Quali sono le dimensioni e il tipo di filettatura di questa sonda?
A: Questa sonda ha una filettatura 3/8-24 UNF ed è fornita con armatura. Un dado di bloccaggio (9/16 di pollice) è fornito con le sonde standard da 8 mm.

Che cosa significa "con armatura" per questa sonda?
A: Questa sonda include un'armatura flessibile in acciaio inossidabile AISI 302 o 304 con un rivestimento esterno in FEP.

Questa sonda è intercambiabile con i componenti della serie 3300 precedente?
R: Sì. I componenti 3300 XL da 8 mm sono intercambiabili sia elettricamente che fisicamente con i componenti 3300 non XL da 5 mm e 8 mm.
