330103-00-07-05-01-05 Sonda di prossimità Bently Nevada

330103-00-07-05-01-05 Cavo per slot complementare

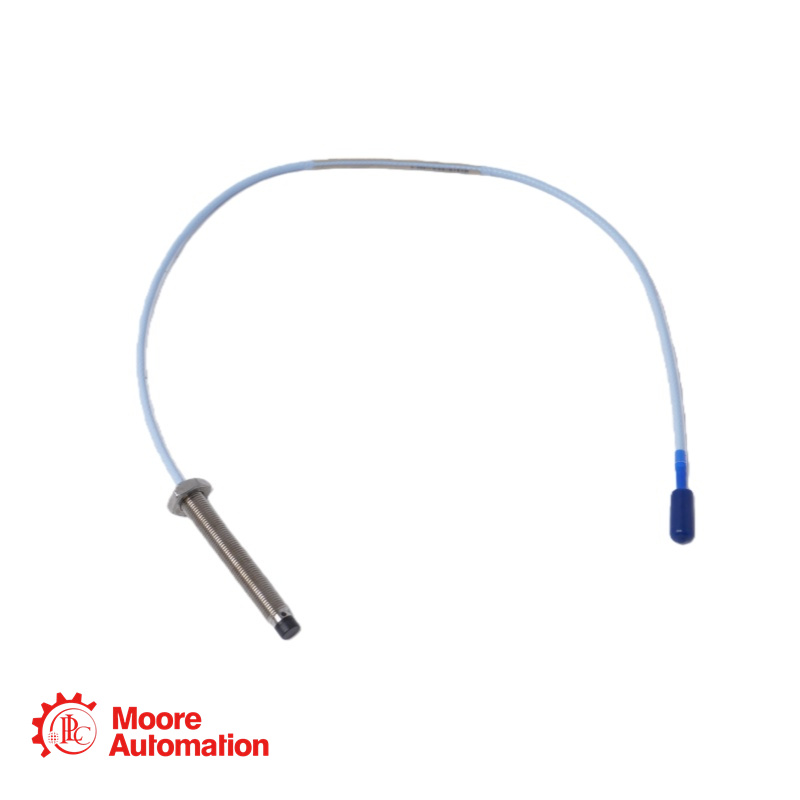

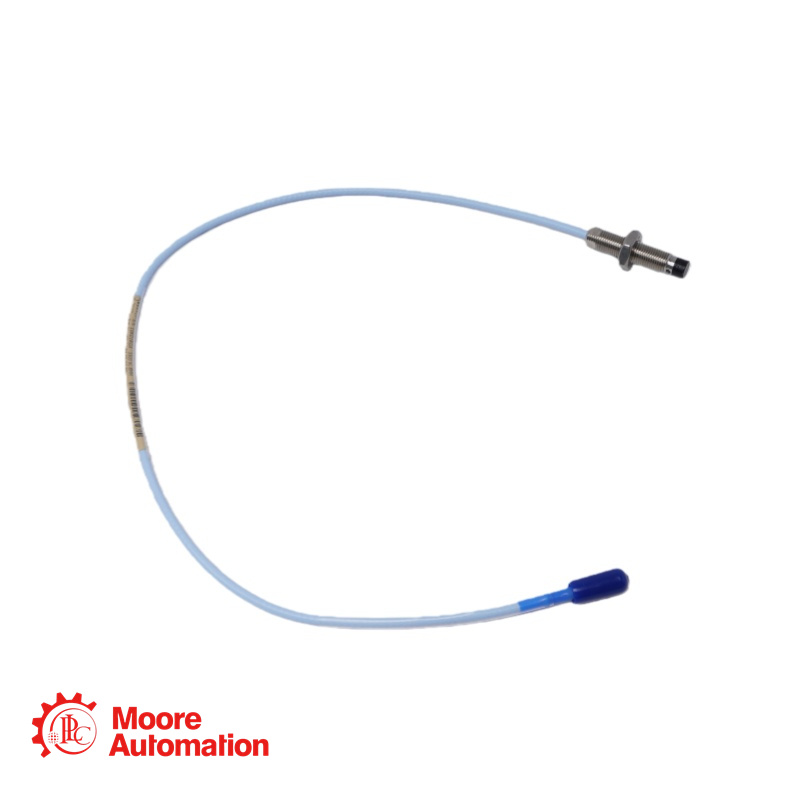

Sonda 3300 XL da 8 mm, filettatura metrica M10X1, senza armatura, lunghezza non filettata 0,0 mm, lunghezza della custodia 70 mm, cavo da 5,0 m con connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo FEP standard, approvazioni multiple CSA/ATEX/IECEx.

330103-00-07-05-01-05 Schemi

Modello base: 330103 Sonda 3300 XL da 8 mm, filettatura M10X1, senza armatura
A: Lunghezza non filettata: 00 0 mm (minimo; deve essere almeno 20 mm inferiore alla lunghezza della cassa)
B: Durata complessiva del caso: 7 70 mm (misura metrica: 07 × 10 mm = 70 mm)
C: Lunghezza totale del cavo: 05 5,0 metri (16,4 piedi) — progettato per sistemi di sensori di prossimità da 5 m
D: Tipo di connettore e cavo: 01 Connettore coassiale miniaturizzato ClickLoc con protezione per il connettore, cavo standard
E: Approvazione dell'agenzia:05 Approvazioni CSA, ATEX, IECEx
Lunghezza non filettata: 0 mm (minimo consentito)
Lunghezza totale della cassa: 70 mm
Lunghezza totale del cavo: 5,0 metri (16,4 piedi)
Tipo di cavo: triassiale da 75 Ω, isolamento in FEP, cavo standard

330103-00-07-05-01-05 FAQ

D: Con quale sensore di prossimità di lunghezza del sistema si abbina questa sonda?
A: Questa è una sonda da 5,0 metri (codice "05"), progettata specificamente per l'uso con il sensore Proximitor da 5,0 metri (codice articolo 330180-50, 51 o 52). La lunghezza del cavo della sonda più la lunghezza del cavo di prolunga deve essere pari alla lunghezza del sistema del sensore Proximitor. Per un sistema da 5 m, in genere non è necessario alcun cavo di prolunga.

D: Questa sonda è intercambiabile con le sonde precedenti della serie 3300 non XL?
R: Sì. La sonda 3300 XL da 8 mm è retrocompatibile e completamente intercambiabile con i componenti da 5 mm e 8 mm della serie 3300 non XL, sia elettricamente che meccanicamente. Tuttavia, la combinazione di componenti XL e non XL limita le prestazioni del sistema alle specifiche dei componenti non XL.

D: Cosa indica il suffisso "-05" alla fine?
A: Il "-05" nella posizione E indica che la sonda è dotata di certificazioni CSA, ATEX e IECEx per aree pericolose, il che la rende idonea all'installazione in aree pericolose (Zona 0/1/2) se installata secondo gli schemi di cablaggio intrinsecamente sicuri o non incendiari appropriati (141092 o 140979).
