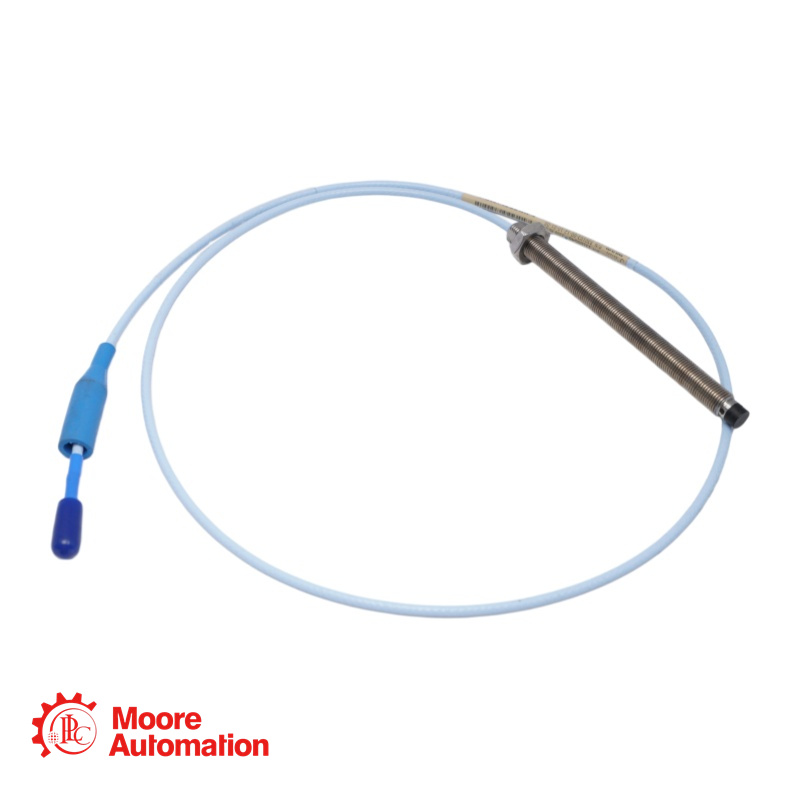

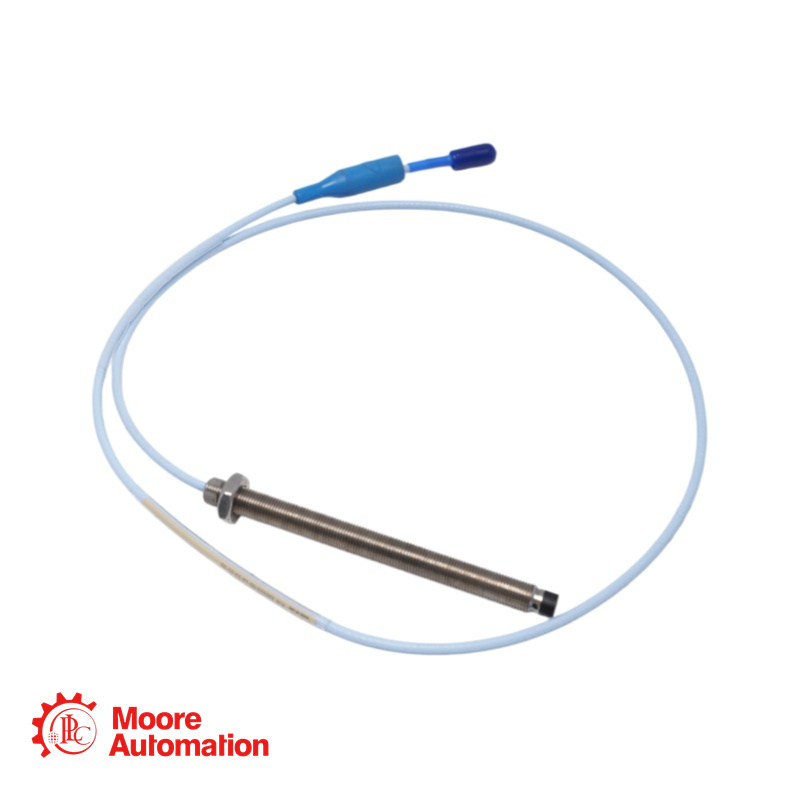

330103-00-12-10-11-05 Sonda NSv

La sonda di prossimità 330103-00-12-10-11-05, con montaggio standard, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti come macchine con cuscinetti a film fluido, compressori, pompe e turbine.

Questa sonda è dotata di filettatura 3/8-24 UNF e fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, campo di misura lineare, precisione e stabilità termica.

330103-00-12-10-11-05 DETTAGLI

Codice articolo: 330103-00-12-10-11-05
Modello base: 330103 - Sonda 3300 XL da 8 mm, montaggio standard, filettatura 3/8-24 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 pollici
Lunghezza totale della cassa (BB): 12: 1,2 pollici
Lunghezza totale del cavo (CC):10: 1,0 metro (3,3 piedi)
Tipo di connettore e cavo (DD):11: Connettore coassiale miniaturizzato ClickLoc™ con protezione del connettore, cavo FluidLoc
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: 3/8-24 UNF
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Impostazione consigliata del gap: 1,27 mm (50 mils) [circa -9 Vdc] per vibrazioni radiali
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Cavo della sonda: triassiale da 75 Ω, con isolamento in FEP e struttura FluidLoc.
Intervallo di temperatura (di funzionamento): da -35 °C a +120 °C (da -31 °F a +248 °F) standard
Intervallo di temperatura (conservazione): da -51 °C a +177 °C (da -60 °F a +350 °F)

330103-00-12-10-11-05

Domande frequenti (FAQ)

Q: Qual è lo scopo del cavo FluidLoc (opzione "11")?
UN: Il cavo FluidLoc è progettato per impedire la fuoriuscita di olio e altri liquidi dalla macchina attraverso l'interno del cavo stesso. Ciò è importante nelle applicazioni in cui il cavo passa attraverso l'involucro di una macchina e i fluidi di processo devono essere contenuti per evitare perdite.

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Qual è l'impostazione corretta dello spazio per questo 330103-00-12-10-11-05 sonda?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è di 1,27 mm (50 mils), che corrisponde a un'uscita di circa -9 Vdc. Ciò posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mils).

Q: Qual è la lunghezza massima di innesto della filettatura 3/8-24?
UN: La lunghezza massima consigliata per l'innesto della filettatura è di 0,563 pollici. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Q: Che tipo di connettore utilizza questa sonda?
UN: Utilizza un connettore coassiale miniaturizzato ClickLoc™ in ottone placcato oro. Questo connettore si blocca in posizione con un "clic" quando viene stretto a mano, impedendone l'allentamento dovuto alle vibrazioni.

Q: Qual è la lunghezza totale del cavo di questa sonda?
UN: La lunghezza totale del cavo è di 1,0 metro (3,3 piedi), come specificato dall'opzione "10".
