330103-00-13-20-12-05 Sonda NSv

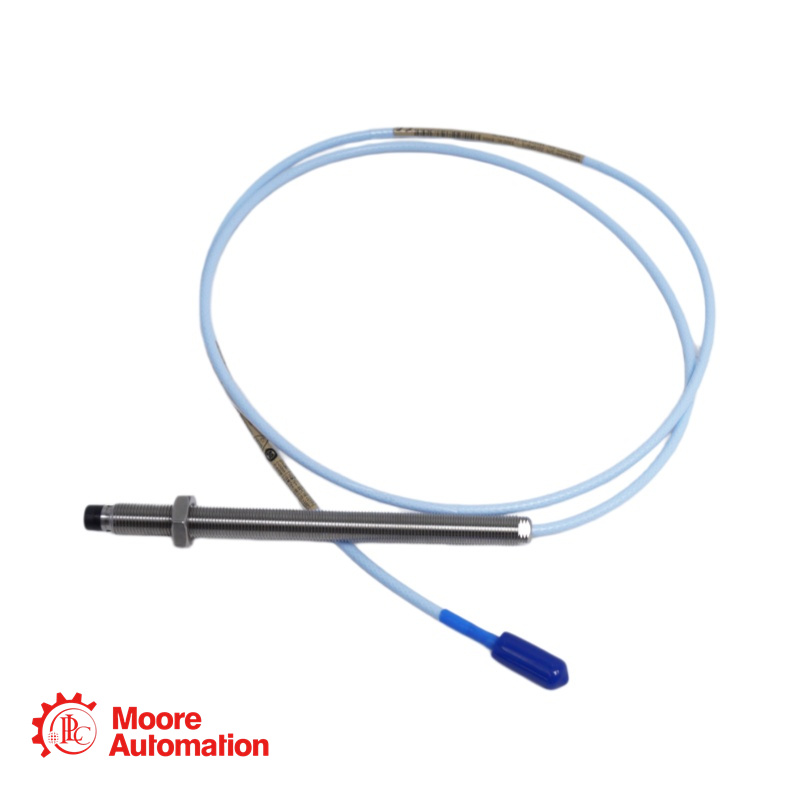

La sonda di prossimità 330103-00-13-20-12-05, con montaggio standard, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti come macchine con cuscinetti a film fluido, compressori, pompe e turbine.

Questa sonda fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, intervallo lineare, precisione e stabilità termica.

330103-00-13-20-12-05 DETTAGLI

Codice articolo: 330103-00-13-20-12-05
Modello base: 330103 - Sonda 3300 XL da 8 mm, montaggio standard, filettatura 3/8-24 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 pollici
Lunghezza totale della cassa (BB): 13: 1,3 pollici
Lunghezza totale del cavo (CC):20: 2,0 metri (6,6 piedi)
Tipo di connettore e cavo (DD): 12: Connettore coassiale miniaturizzato ClickLoc™, cavo FluidLoc
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: 3/8-24 UNF
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Campo di misura lineare: 2,0 mm (80 mils), da circa 0,25 a 2,3 mm (da 10 a 90 mils) dal bersaglio (da -1 a -17 Vdc)
Impostazione consigliata del gap: 1,27 mm (50 mils) [circa -9 Vdc] per vibrazioni radiali
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Compatibilità della lunghezza del sistema: progettato per l'uso con il sensore Proximitor corrispondente (lunghezza del cavo della sonda + cavo di prolunga = lunghezza totale del sistema)
Fattore di scala incrementale (ISF): 7,87 V/mm (200 mV/mil) ±5% per sistema da 5 m da 0 °C a +45 °C; ±6,5% per sistema da 9 m
Deviazione dalla linea retta di migliore approssimazione (DSL): inferiore a ±0,025 mm (±1 mil) per il sistema da 5 m nell'intervallo da 0 °C a +45 °C
Materiale della punta della sonda: solfuro di polifenilene (PPS)
Materiale dell'involucro della sonda: acciaio inossidabile AISI 303 o 304

330103-00-13-20-12-05

Domande frequenti (FAQ)

Q: Qual è lo scopo del cavo FluidLoc (opzione "12")?
UN: Il cavo FluidLoc è progettato per impedire la fuoriuscita di olio e altri liquidi dalla macchina attraverso l'interno del cavo stesso. Ciò è importante nelle applicazioni in cui il cavo passa attraverso l'involucro di una macchina e i fluidi di processo devono essere contenuti per evitare perdite.

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Qual è la corretta impostazione del gap per questa sonda 330103-00-13-20-12-05?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è di 1,27 mm (50 mils), che corrisponde a un'uscita di circa -9 Vdc. Ciò posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mils).

Q: Qual è la lunghezza massima di innesto della filettatura 3/8-24?
UN: La lunghezza massima consigliata per l'innesto della filettatura è di 0,563 pollici. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Q: Qual è la differenza tra il cavo FluidLoc 330103-00-13-20-12-05 e il cavo standard?
UN: Il cavo FluidLoc (opzione "12") è appositamente progettato per impedire la migrazione di fluidi al suo interno. Il cavo standard (opzione "02") non offre questa caratteristica. FluidLoc è consigliato per applicazioni in cui il cavo della sonda potrebbe essere esposto a olio o altri liquidi.

Q: Qual è il diametro minimo consigliato dell'albero per le misurazioni delle vibrazioni radiali?
UN: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Le misurazioni su alberi di diametro inferiore comporteranno generalmente una variazione del fattore di scala.
