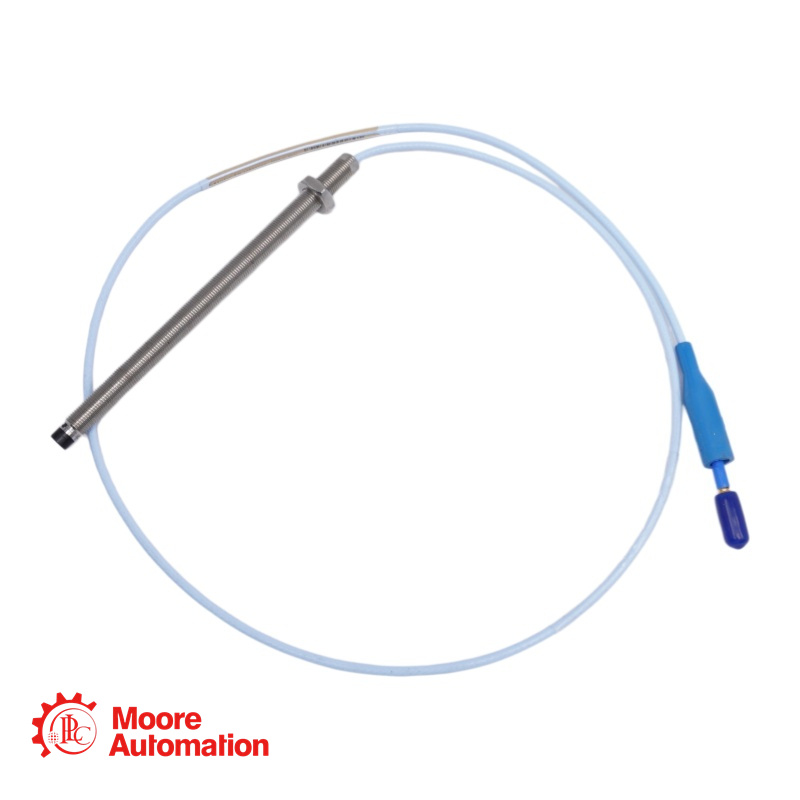

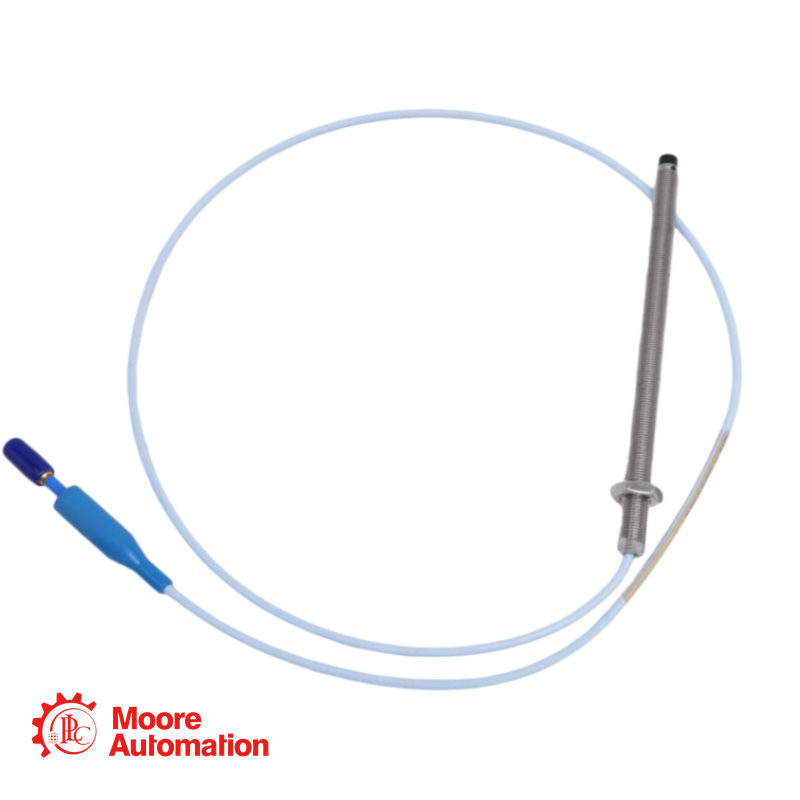

330103-00-16-50-12-RU Sonda NSv

La sonda di prossimità 330103-00-16-50-12-RU, con montaggio standard, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti come macchine con cuscinetti a film fluido, compressori, pompe e turbine.

Questa sonda è dotata di filettatura 3/8-24 UNF e fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, campo di misura lineare, precisione e stabilità termica.

L'opzione di approvazione dell'agenzia "-RU" indica che questa sonda è certificata per l'uso in Russia con le approvazioni applicabili per aree pericolose (in genere EAC o altri standard di certificazione russi).

330103-00-16-50-12-RU DETTAGLI

Codice articolo: 330103-00-16-50-12-RU
Modello base: 330103 - Sonda 3300 XL da 8 mm, montaggio standard, filettatura 3/8-24 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 pollici
Lunghezza totale della cassa (BB): 16: 1,6 pollici
Lunghezza totale del cavo (CC):50: 5,0 metri (16,4 piedi)
Tipo di connettore e cavo (DD): 12: Connettore coassiale miniaturizzato ClickLoc, cavo FluidLoc
Approvazione dell'agenzia (EE): RU: approvazione specifica per la Russia (EAC / EAC Ex)
Tipo di filettatura: 3/8-24 UNF
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Campo di misura lineare: 2,0 mm (80 mils), da circa 0,25 a 2,3 mm (da 10 a 90 mils) dal bersaglio (da -1 a -17 Vdc)
Impostazione consigliata del gap: 1,27 mm (50 mils) [circa -9 Vdc] per vibrazioni radiali
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Fattore di scala incrementale (ISF): 7,87 V/mm (200 mV/mil) ±5% per sistema da 5 m da 0 °C a +45 °C
Cavo della sonda: triassiale da 75 Ω, con isolamento in FEP.
Intervallo di temperatura (di funzionamento): da -35 °C a +120 °C (da -31 °F a +248 °F) standard
Intervallo di temperatura (conservazione): da -51 °C a +177 °C (da -60 °F a +350 °F)

330103-00-16-50-12-RU

Domande frequenti (FAQ)

Q: Cosa indica il codice di approvazione dell'agenzia "-RU"?
UN: Il codice "-RU" indica che questa sonda è certificata per l'uso in Russia con le relative approvazioni per aree pericolose. Queste includono in genere le certificazioni EAC (Eurasian Conformity) e EAC Ex per l'uso in atmosfere potenzialmente esplosive.

Q: Qual è la lunghezza totale del cavo di questa sonda?
UN: La lunghezza totale del cavo è di 5,0 metri (16,4 piedi), come specificato dall'opzione "50".

Q: Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è di 1,27 mm (50 mils), che corrisponde a un'uscita di circa -9 Vdc. Ciò posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mils).

Q: Qual è la lunghezza massima di innesto della filettatura 3/8-24?
UN: La lunghezza massima consigliata per l'innesto della filettatura è di 0,563 pollici. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Q: Qual è il diametro minimo consigliato dell'albero per le misurazioni delle vibrazioni radiali?
UN: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Le misurazioni su alberi di diametro inferiore comporteranno generalmente una variazione del fattore di scala.

Q: Qual è la lunghezza complessiva della custodia di questa sonda?
UN: La lunghezza complessiva della cassa è di 1,6 pollici, come specificato dall'opzione "16".
