330104-00-06-05-11-05 Sonda NSv

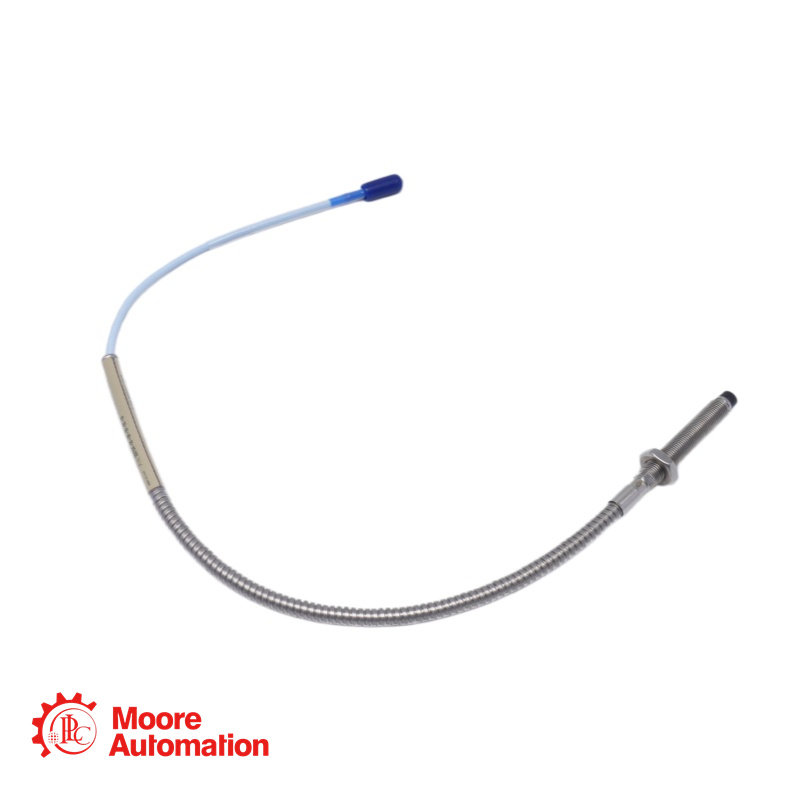

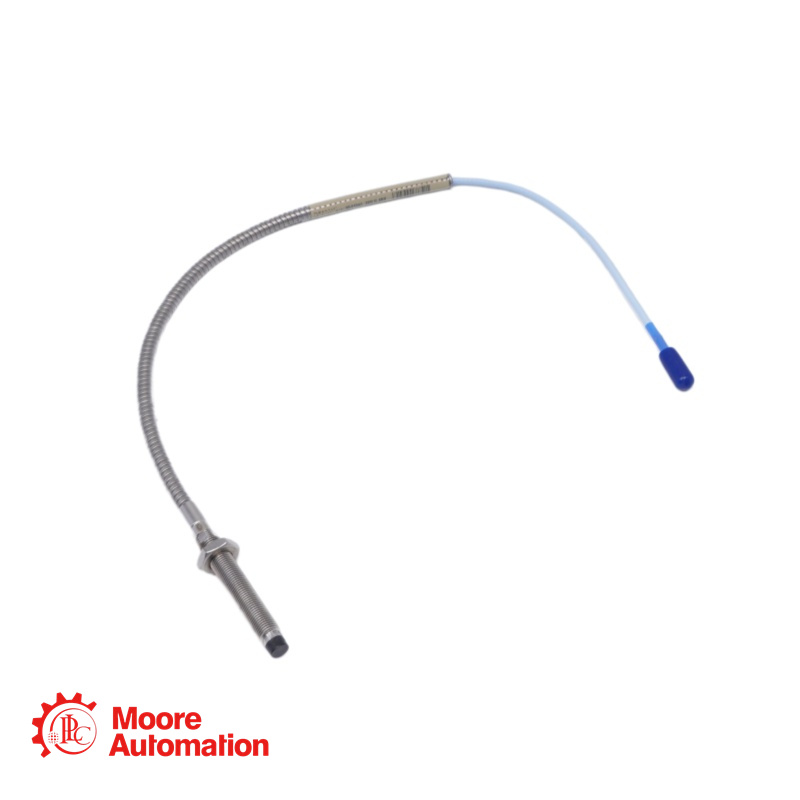

La sonda di prossimità 330104-00-06-05-11-05, con montaggio inverso, appartiene alla serie 3300 XL da 8 mm. È progettata per la misurazione di vibrazioni e posizione in macchinari rotanti dove lo spazio dietro il punto di montaggio della sonda è limitato o inaccessibile, come ad esempio nei cuscinetti reggispinta o negli involucri ristretti delle macchine.

Questa sonda è dotata di filettatura 1/4-28 UNF e fa parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, che offre prestazioni avanzate nei sistemi di trasduttori di prossimità a correnti parassite. Il sistema è pienamente conforme allo standard API 670 dell'American Petroleum Institute per configurazione meccanica, intervallo lineare, precisione e stabilità termica.

L'opzione di approvazione dell'agenzia "-05" indica che questa sonda possiede diverse approvazioni per aree pericolose (CSA, ATEX, IECEx) per l'uso in applicazioni intrinsecamente sicure e non incendiarie.

330104-00-06-05-11-05 DETTAGLI

Codice articolo: 330104-00-06-05-11-05
Modello base: 330104 - Sonda XL da 8 mm, montaggio inverso, filettatura 1/4-28 UNF, non corazzata
Lunghezza non filettata (AA):00: 0,0 mm (0,0 pollici)
Lunghezza totale della cassa (BB):06: 60 mm (2,36 pollici)
Lunghezza totale del cavo (CC):05: 0,5 metri (1,6 piedi)
Tipo di connettore e cavo (DD):11: Connettore coassiale miniaturizzato ClickLoc™ con protezione del connettore, cavo FluidLoc
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: 1/4-28 UNF
Armatura: Senza armatura
Tipo di montaggio: Montaggio inverso (il cavo esce dal lato della punta)
Fattore di scala medio: 7,87 V/mm (200 mV/mil)

330104-00-06-05-11-05

Domande frequenti (FAQ)

Q: Che cos'è una sonda a montaggio inverso e quando si utilizza?
UN: Una sonda a montaggio inverso (serie 330104) ha il cavo che fuoriesce dalla punta della sonda anziché dalla parte posteriore. Questa configurazione viene utilizzata in applicazioni in cui lo spazio dietro il punto di montaggio della sonda è limitato o inaccessibile, come ad esempio nei cuscinetti reggispinta o negli involucri di macchine con spazi ristretti.

Q: Qual è lo scopo del cavo FluidLoc (opzione "11")?
UN: Il cavo FluidLoc è progettato per impedire la fuoriuscita di olio e altri liquidi dalla macchina attraverso l'interno del cavo stesso. Ciò è importante nelle applicazioni in cui il cavo passa attraverso l'involucro di una macchina e i fluidi di processo devono essere contenuti.

Q: Qual è lo scopo del protettore del connettore?
UN: Il protettore del connettore garantisce la tenuta stagna del punto di connessione tra la sonda e il cavo di prolunga. Impedisce a umidità, olio e altri contaminanti di penetrare nel connettore ClickLoc™.

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è di 1,27 mm (50 mils), che corrisponde a un'uscita di circa -9 Vdc. Questo posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mils).

Q: Qual è la lunghezza totale del cavo di questa sonda?
UN: La lunghezza totale del cavo è di 0,5 metri (1,6 piedi), come specificato dall'opzione "05".
