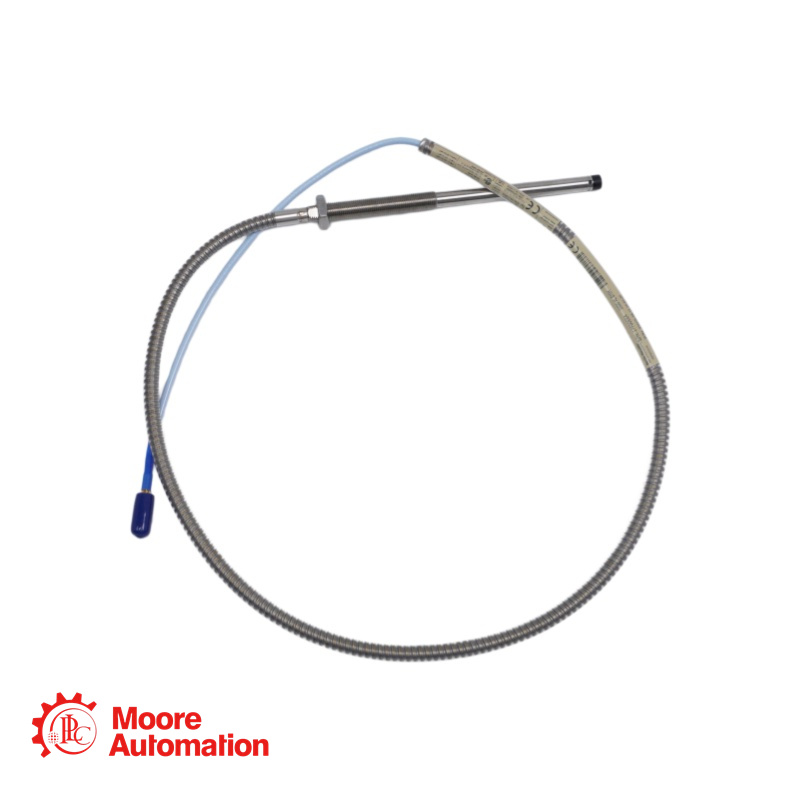

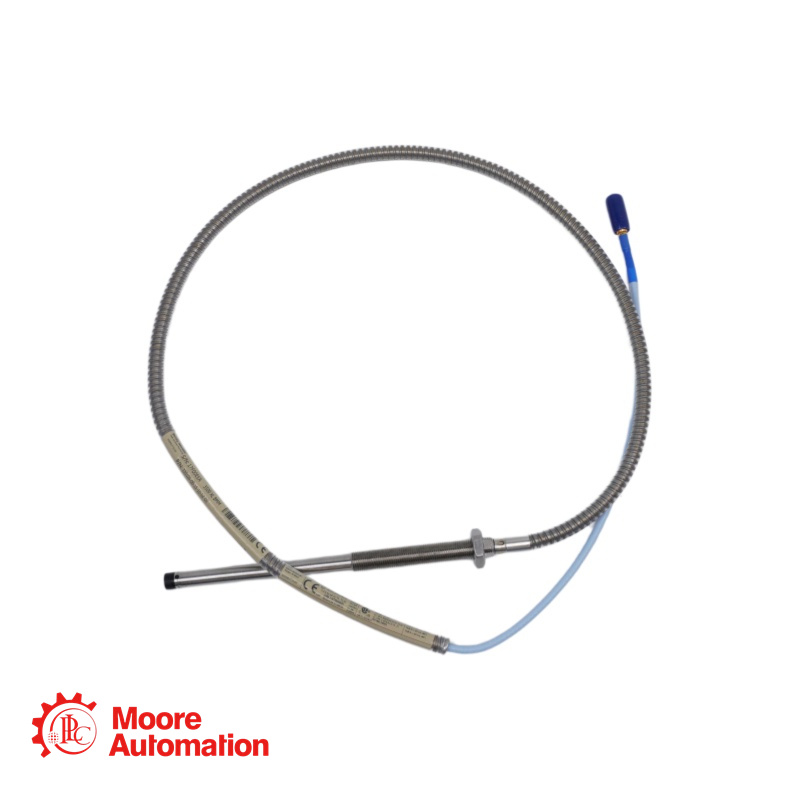

330104-08-15-05-01-05 Bently Nevada - Sonda di prossimità

330104-08-15-05-01-05 Specifiche

▶Le applicazioni principali riguardano la misurazione delle vibrazioni e della posizione su macchine con cuscinetti a film fluido, nonché la misurazione della velocità e del riferimento Keyphasor.
Questa sonda specifica (con armatura) viene utilizzata in applicazioni in cui il cavo richiede una protezione aggiuntiva.
Quando possibile, si consiglia di utilizzare una sonda da 8 mm per garantire la massima resistenza agli urti, poiché il diametro maggiore offre un involucro più robusto e un incapsulamento più spesso della bobina della sonda.
Si utilizza con il sensore Proximitor 3300 XL e un cavo di prolunga (ad esempio, 330130 o 330190) la cui lunghezza totale, comprensiva di sonda e cavo di prolunga, corrisponde alla lunghezza totale del sensore Proximitor.

D: Questa sonda 330104-08-15-05-01-05 è intercambiabile con i componenti della serie 3300 non XL?
▶R: Sì, i componenti 3300 XL da 8 mm sono intercambiabili sia elettricamente che fisicamente con i componenti 3300 non XL da 5 mm e 8 mm, a condizione che venga rispettato il raggio di curvatura minimo consentito del cavo (25,4 mm / 1,0 pollici).
D: Che tipo di cavo 330104-08-15-05-01-05 utilizza questa sonda ed è blindato?
▶A: Questa sonda utilizza un cavo triassiale standard da 75Ω con isolamento in fluoroetilene propilene (FEP). Include inoltre una guaina flessibile in acciaio inossidabile AISI 302 o 304 con rivestimento esterno in FEP per una maggiore protezione del cavo.
D: Qual è il diametro minimo dell'albero consigliato per l'utilizzo con questa sonda 330104-08-15-05-01-05?
▶A: Il diametro minimo consigliato dell'albero è di 76,2 mm (3 pollici). Le misurazioni delle vibrazioni radiali o della posizione su alberi con diametri inferiori a questo valore possono modificare il fattore di scala.
D: Qual è la dimensione minima del bersaglio richiesta per questa sonda 330104-08-15-05-01-05?
▶A: La dimensione minima del bersaglio è di 15,2 mm (0,6 pollici) di diametro per un bersaglio piatto.
D: Qual è la massima resistenza alla trazione che questa sonda 330104-08-15-05-01-05 può sopportare?
▶A: La resistenza alla trazione massima nominale è di 330 N (75 lbf) dalla custodia della sonda al cavo della sonda.
