330703-000-150-10-11-05 Sonda NSv

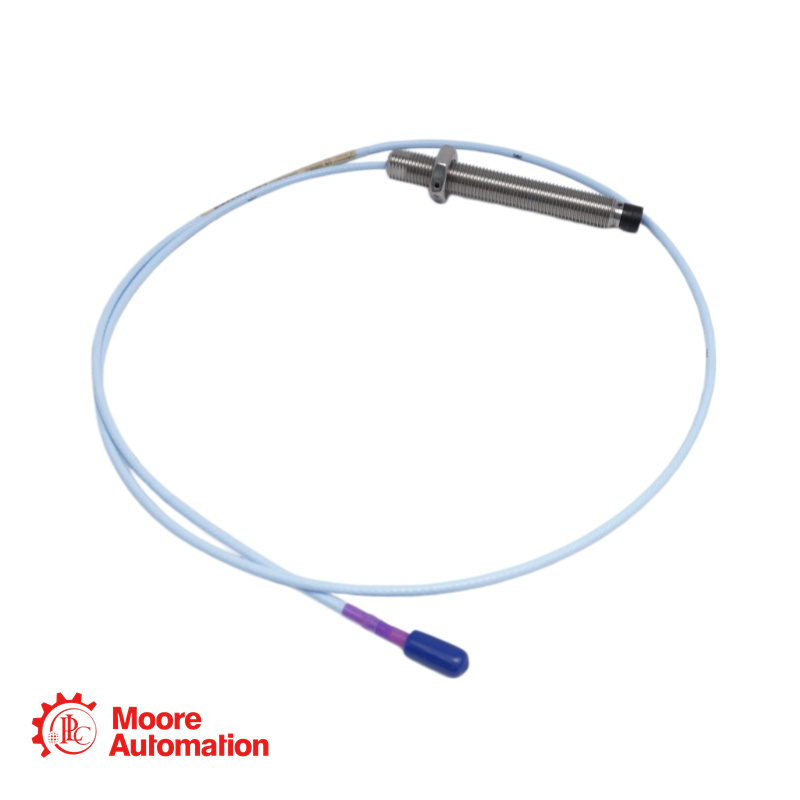

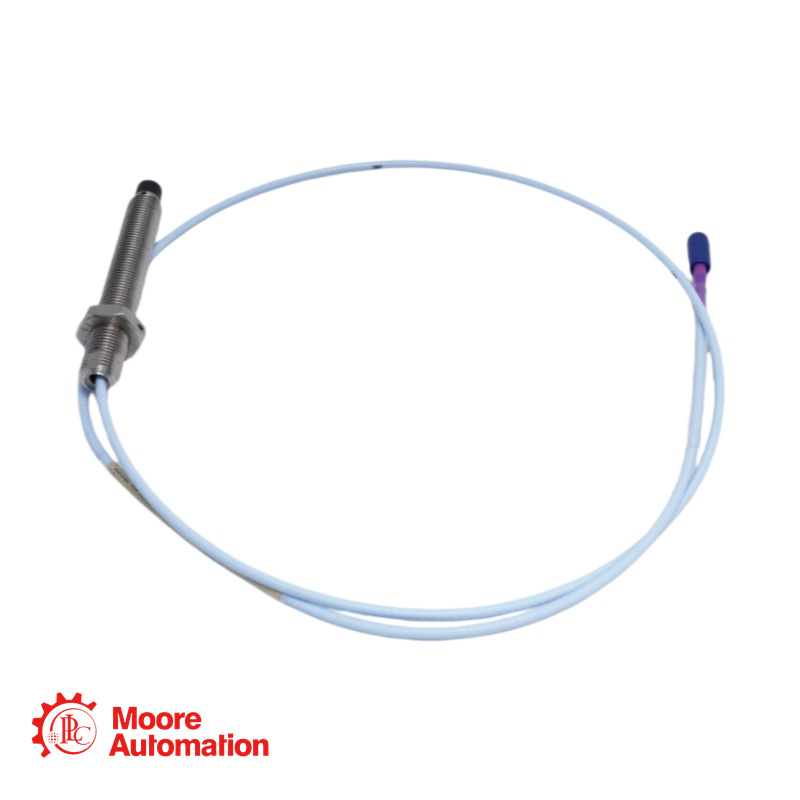

La sonda di prossimità 330703-000-150-10-11-05, con attacco standard, appartiene alla serie 3300 XL da 11 mm. È progettata per misurazioni di vibrazioni e spostamenti senza contatto su macchine con cuscinetti a film fluido, dove è richiesto un campo di misura lineare più ampio.

La punta di grandi dimensioni da 11 mm offre un intervallo lineare di 4,0 mm (160 mil), il doppio rispetto al sistema standard 3300 XL da 8 mm. Ciò lo rende ideale per applicazioni quali la misurazione della posizione assiale (spinta), il monitoraggio dell'espansione differenziale nelle turbine a vapore e la misurazione della posizione dello stelo nei compressori alternativi.

330703-000-150-10-11-05 DETTAGLI

Codice articolo: 330703-000-150-10-11-05
Modello base: 330703 - Sonda 3300 XL da 11 mm, montaggio standard, filettatura M14 x 1.5, non corazzata
Lunghezza non filettata (AA):000: 0 mm
Lunghezza totale della cassa (BB): 150: 150 mm (5,9 pollici)
Lunghezza totale del cavo (CC):10: 1,0 metro (3,3 piedi)
Tipo di connettore e cavo (DD):11: Connettore coassiale miniaturizzato ClickLoc™ con protezione del connettore, cavo FluidLoc
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: M14 x 1.5 metrica
Armatura: Senza armatura
Stile di montaggio: montaggio standard anteriore
Campo di misura lineare: 4,0 mm (160 mils)
Fattore di scala medio: 3,94 V/mm (100 mV/mil)
Risposta in frequenza: da 0 a 8 kHz (tipica)
Cavo della sonda: triassiale da 75 Ω, con isolamento in FEP e struttura FluidLoc.
Intervallo di temperatura (di funzionamento): da -52 °C a +177 °C (da -62 °F a +350 °F)
Intervallo di temperatura (conservazione): da -52 °C a +177 °C (da -62 °F a +350 °F)

330703-000-150-10-11-05

Domande frequenti (FAQ)

Q: Qual è l'applicazione principale della sonda 3300 XL da 11 mm?
UN: La sonda da 11 mm è progettata per applicazioni che richiedono un intervallo lineare maggiore rispetto al sistema da 8 mm.

Q: Qual è il fattore di scala per questa sonda?
UN: Il sistema 3300 XL da 11 mm ha un fattore di scala medio di 3,94 V/mm (100 mV/mil), che è la metà della sensibilità del sistema da 8 mm (7,87 V/mm).

Q: Qual è il raggio d'azione lineare di questa sonda?
UN: La portata lineare è di 4,0 mm (160 mils), a partire da circa 0,25 mm (10 mils) dal bersaglio.

Q: Qual è lo scopo del cavo FluidLoc (opzione "11")?
UN: Il cavo FluidLoc è progettato per impedire la fuoriuscita di olio e altri liquidi dalla macchina attraverso l'interno del cavo stesso. Ciò è fondamentale nelle applicazioni in cui il cavo passa attraverso l'involucro di una macchina e i fluidi di processo devono essere contenuti.

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?
UN: Per le misurazioni delle vibrazioni radiali, l'impostazione consigliata dello spazio è in genere di 2,5 mm (100 mils), che posiziona la sonda al centro del suo intervallo lineare di 4,0 mm.
