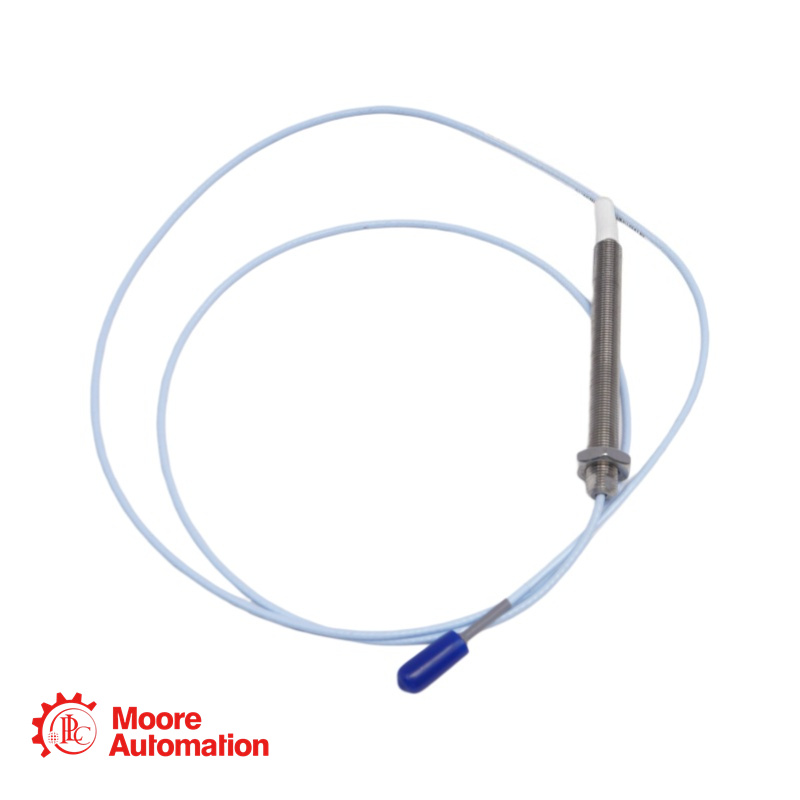

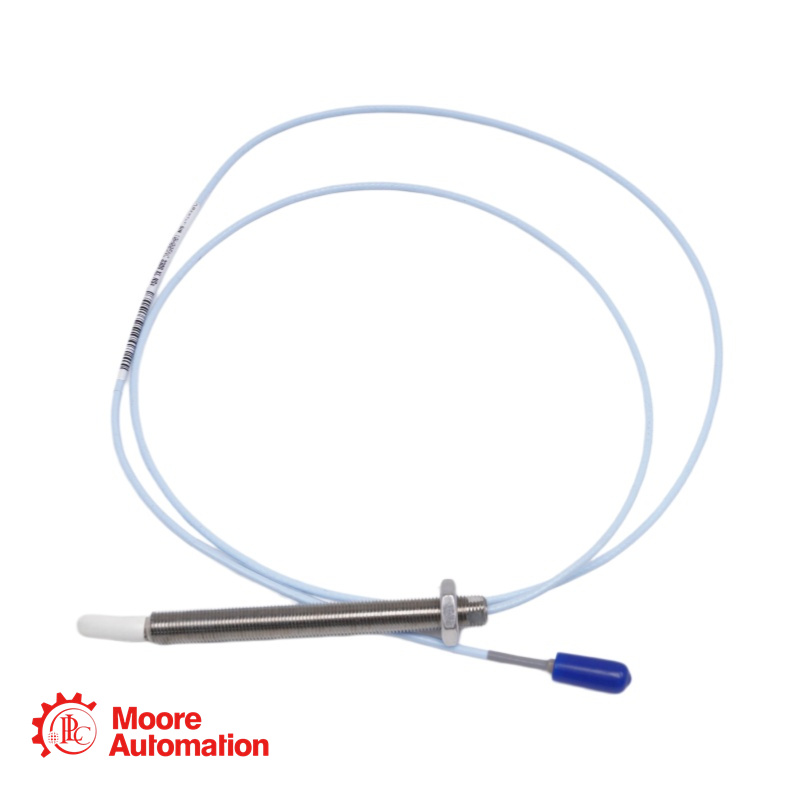

330905-00-12-05-02-05 Sonda NSv

La sonda di prossimità 330905-00-12-05-02-05, con montaggio standard, appartiene alla serie 3300 NSv ed è progettata per l'utilizzo con il sistema di trasduttori di prossimità 3300 XL NSv. È pensata per macchine con requisiti di installazione ristretti, come compressori centrifughi, compressori per la refrigerazione e compressori per gas di processo, dove le limitazioni di spazio, come la visuale laterale o posteriore, impediscono l'utilizzo di trasduttori standard da 5 mm e 8 mm.

Questa sonda è dotata di filettatura metrica M10 x 1 ed è ideale per applicazioni su piccoli bersagli, tra cui la misurazione delle vibrazioni radiali su alberi di diametro inferiore a 51 mm (2 pollici) o della posizione assiale su bersagli piani di diametro inferiore a 15 mm (0,6 pollici). Offre caratteristiche di visualizzazione laterale migliorate e una maggiore resistenza chimica rispetto alle precedenti sonde 3300 RAM.

330905-00-12-05-02-05 DETTAGLI

Codice articolo: 330905-00-12-05-02-05
Modello base: 330905 - Sonda NSv 3300, filettatura M10 x 1, senza armatura
Lunghezza non filettata (AA):00: 0 mm
Lunghezza totale della cassa (BB):12: 120 mm
Lunghezza totale del cavo (CC):05: 5,0 metri (16,4 piedi)
Tipo di connettore e cavo (DD):02: Connettore coassiale miniaturizzato ClickLoc™, cavo standard
Approvazione dell'agenzia (EE):05: Approvazioni multiple (CSA, ATEX, IECEx)
Tipo di filettatura: M10 x 1 metrica
Armatura: Senza armatura
Stile di montaggio: montaggio standard
Impostazione consigliata dello spazio: 1,0 mm (40 mils)
Fattore di scala medio: 7,87 V/mm (200 mV/mil)
Cavo della sonda: coassiale da 75 Ω, con isolamento in FEP.
Intervallo di temperatura (di funzionamento): da -52 °C a +177 °C (da -62 °F a +351 °F)

330905-00-12-05-02-05

Domande frequenti (FAQ)

Q: Che cosa significa l'opzione di approvazione dell'agenzia "-05"?
UN: L'opzione "-05" indica che questa sonda possiede diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. È approvata per l'uso in applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

Q: Che tipo di filettatura utilizza questa sonda?
UN: Utilizza una filettatura metrica M10 x 1.

Q: Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?
UN: La distanza consigliata tra gli elementi è di 1,0 mm (40 mils). L'intervallo lineare si estende da circa 0,25 mm a 1,75 mm (da 10 a 70 mils) dal bersaglio.

Q: Qual è la lunghezza massima di innesto della filettatura M10 x 1?
UN: La lunghezza massima consigliata per l'innesto della filettatura è di 15 mm. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Q: Qual è la lunghezza totale del cavo di questa sonda?
UN: La lunghezza totale del cavo è di 5,0 metri (16,4 piedi), come specificato dall'opzione "05".

Q: Qual è la massima resistenza alla trazione del cavo della sonda?
UN: La resistenza alla trazione massima nominale è di 220 N (50 lb) dalla custodia della sonda al cavo della sonda.
