330910-00-12-05-02-00 Sonda Bently Nevada NSv

330910-00-12-05-02-00 Cavo per slot complementare

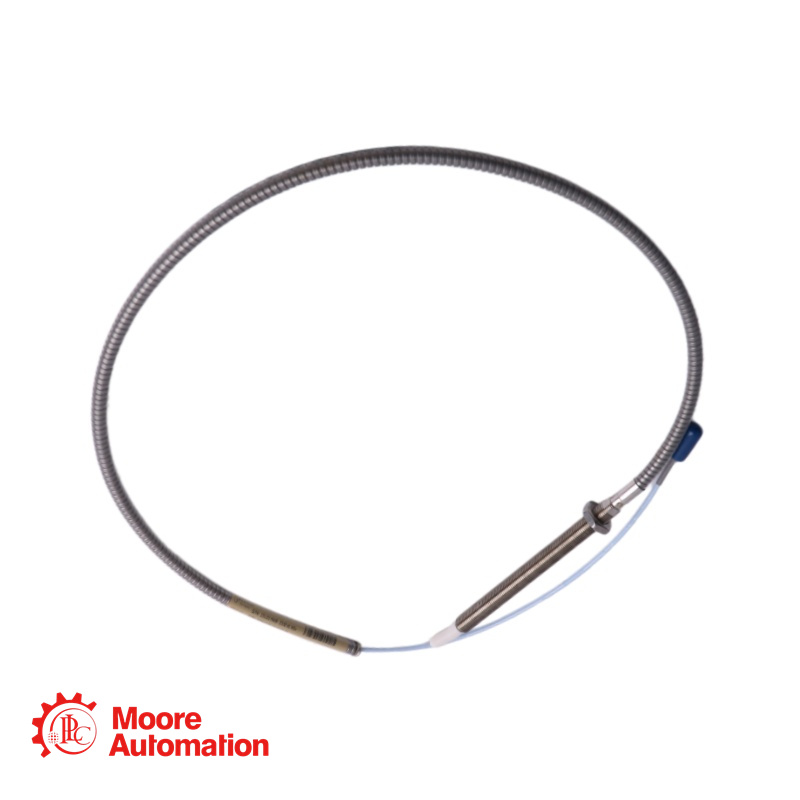

Sonda di prossimità 3300 NSv, montaggio inverso, filettatura M10X1, con armatura in acciaio inossidabile, lunghezza non filettata 0,0 mm, lunghezza della custodia 20 mm, cavo da 5,0 m con connettore coassiale miniaturizzato ClickLoc, cavo standard, nessuna approvazione da parte di enti.

330910-00-12-05-02-00 Schemi

Modello base: 330910 Sonda 3300 NSv, filettatura M10X1, con armatura
A: Lunghezza non filettata: 00 0,0 mm (minimo; deve essere almeno 20 mm inferiore alla lunghezza della cassa)
B: Lunghezza totale del caso: 12 Lunghezza della cassa 20 mm (12 × 10 mm, per incrementi di ordinazione metrici)
C: Lunghezza totale del cavo: 05 5,0 metri (16,4 piedi)
D: Tipo di connettore e cavo: 02 Connettore coassiale miniaturizzato ClickLoc, cavo standard
E: Approvazione dell'agenzia:00 Non richiesto
Lunghezza non filettata: 0,0 mm (minimo)
Lunghezza totale della cassa: 20 mm
Lunghezza totale del cavo: 5,0 metri (16,4 piedi)
Tipo di connettore: connettore coassiale miniaturizzato ClickLoc, cavo standard
Materiale della punta: solfuro di polifenilene (PPS)
Materiale della cassa: acciaio inossidabile AISI 304 (SST)
Specifiche del cavo: coassiale da 75 Ω, isolamento in fluoroetilene propilene (FEP).

330910-00-12-05-02-00 FAQ

D: Per questa sonda è necessario un cavo di prolunga?
R: Sì. La sonda 3300 NSv deve essere abbinata a un cavo di prolunga 3300 NSv compatibile (codice articolo 330930) e a un sensore di prossimità 3300 XL NSv (codice articolo 330980). La lunghezza combinata del cavo della sonda e del cavo di prolunga deve essere pari alla lunghezza del sistema del sensore di prossimità (5,0 m o 7,0 m). Questa sonda da 5,0 m viene in genere abbinata a un sensore di prossimità da 5,0 m (senza cavo di prolunga) o a un sistema da 7,0 m (con un cavo di prolunga da 2,0 m).

D: Per quale materiale bersaglio è calibrata questa sonda?
A: Di default, il sensore di prossimità 3300 XL NSv è calibrato in fabbrica per l'acciaio AISI 4140.
