330910-01-08-50-01-05 Sonda Bently Nevada NSv

Come posso ottenere il prezzo?

330910-01-08-50-01-05

Direttore delle vendite:Frida
◆Telefono/Whatsapp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Descrizione - Sonda NSv

330910-01-08-50-01-05

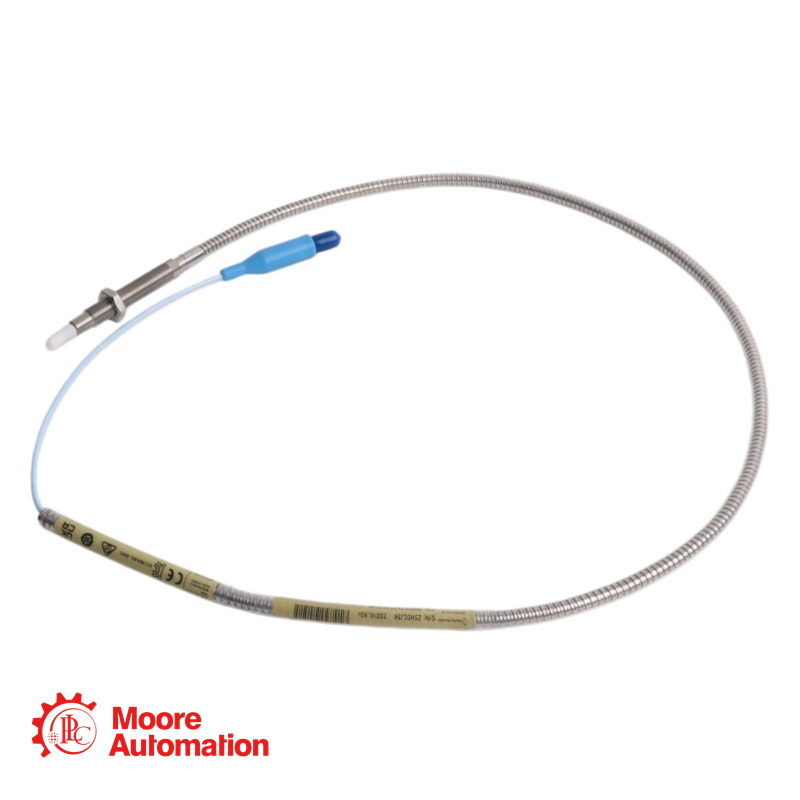

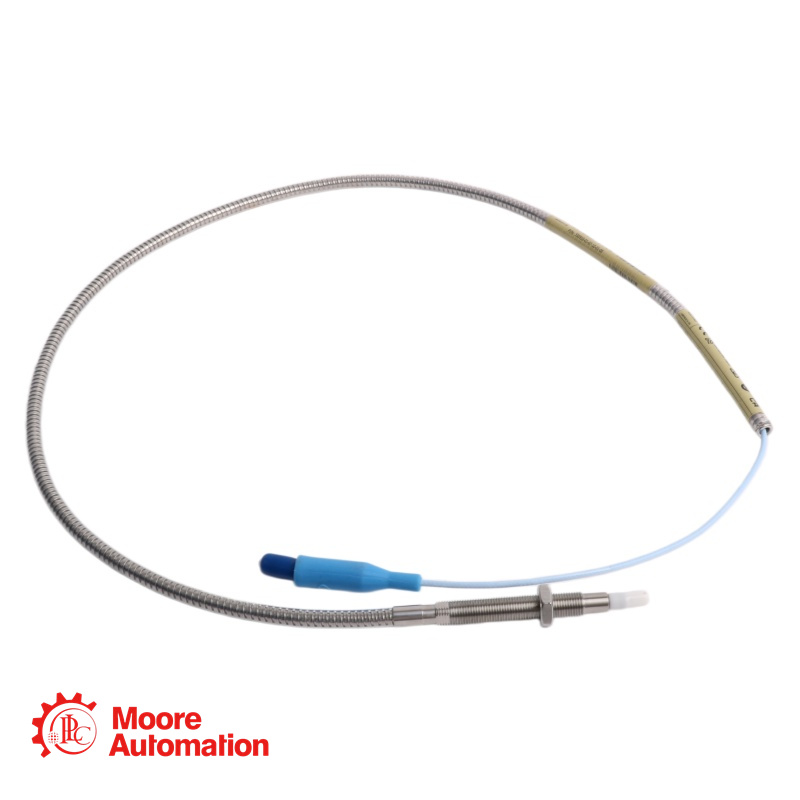

Questo 330910-01-08-50-01-05 La sonda è un componente del sistema di trasduttori di prossimità 3300 XL NSv, progettato per applicazioni di monitoraggio di macchinari in cui lo spazio di installazione è limitato, tra cui compressori centrifughi, compressori frigoriferi e compressori per gas di processo.

Parametro - Sonda NSv

330910-01-08-50-01-05

Modello base: 330910: Sonda NSv 3300, filettatura M10X1, con armatura
Lunghezza non filettata (A):01: 10 mm (minimo)
Lunghezza della cassa (B):08: 80 mm
Lunghezza totale (C):50: 5,0 metri (16,4 piedi)
Connettore/Cavo (D):01: Connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo standard
Approvazione dell'agenzia (E):05: Approvazioni multiple (ATEX, IECEx, ecc.)
Sensibilità: 7,87 V/mm (200 mV/mil) ± tolleranza standard
Campo di misura lineare: 1,5 mm (60 mils) [spazio da 0,25 mm a 1,75 mm]
Materiale della punta: solfuro di polifenilene (PPS)
Materiale della cassa: acciaio inossidabile AISI 304
Intervallo di temperatura: da -52 °C a +177 °C (da -62 °F a +351 °F)

FAQ - Sonda NSv

330910-01-08-50-01-05

D: Perché scegliere la serie NSv rispetto alla sonda standard 3300 XL da 8 mm?
A: Spazio fisico. La sonda NSv ha una vista laterale più stretta e requisiti di target più piccoli. Se il diametro dell'albero è <51 mm (2 pollici) o l'area target è <15 mm (0,6 pollici), la sonda standard da 8 mm non si calibrerà correttamente, ma la NSv sì.

D: Da cosa protegge effettivamente l'"Armatura" (Caratteristica del set 330910)?
A: L'opzione "Con armatura" (treccia in acciaio inossidabile) offre una protezione meccanica estrema contro schiacciamento, taglio e abrasione. Questa opzione è imprescindibile per le installazioni all'interno di riduttori o carter dove il cavo potrebbe sfregare contro parti rotanti ad alta velocità o bordi taglienti del carter.

D: Perché è presente un "Protezione del connettore" (Opzione 01)?
A: I connettori ClickLoc sono in ottone placcato oro. In ambienti con elevata umidità o in presenza di nebbia d'olio (come negli alloggiamenti dei cuscinetti delle turbine), la protezione del connettore impedisce l'ingresso di liquidi che potrebbero cortocircuitare il segnale o modificare la capacità, causando letture errate.

D: Questa sonda è intercambiabile con i sistemi RAM 3300 più vecchi?
R: Sì, sia meccanicamente che elettricamente. Tuttavia, quando si effettua l'aggiornamento dalla serie 3000/7000 (190 trasduttori), l'intero sistema (sonda + cavo di estensione + sensore di prossimità) deve essere sostituito con componenti NSv.

D: Quali sono i limiti di coppia per la filettatura M10X1?
A: L'installazione va effettuata stringendo a mano più un giro specifico con una chiave. La coppia massima consentita sulla cassa è di 0,56 N·m (5 in·lb). Un serraggio eccessivo (oltre i 15 mm di innesto della filettatura) invaliderà la garanzia a causa di bloccaggio/stress.

Confronto tra modelliSU - Sonda NSv

Caratteristica

330910 (NSv Corazzato)

3300 XL 8 mm

330906 (Supporto inverso NSv)

Caso d'uso principale

Alberi piccoli e vista laterale ristretta

Turbine di grandi dimensioni per uso generale

Spazio libero posteriore estremamente limitato (parte posteriore del cuscinetto)

dimensione della filettatura

M10X1 (metrico)

3/8-24 o M10X1

3/8-24 o M10X1

Diametro bersaglio (min.)

8,9 mm (0,35 pollici)

> 50 mm (2 pollici)

8,9 mm (0,35 pollici)

Intervallo lineare

1,5 mm (60 mils)

2,0 mm (80 mils)

1,5 mm (60 mils)

Armatura standard

Sì (AISI 302 SST)

Opzionale

Non disponibile

Connettore

ClickLoc con protezione

ClickLoc

ClickLoc

Idoneità del diametro dell'albero

Eccellente (<30 mm)

Povero (<30 mm)

Eccellente (<30 mm)
