Descrizione di 3500/05-02-04-01-00-00

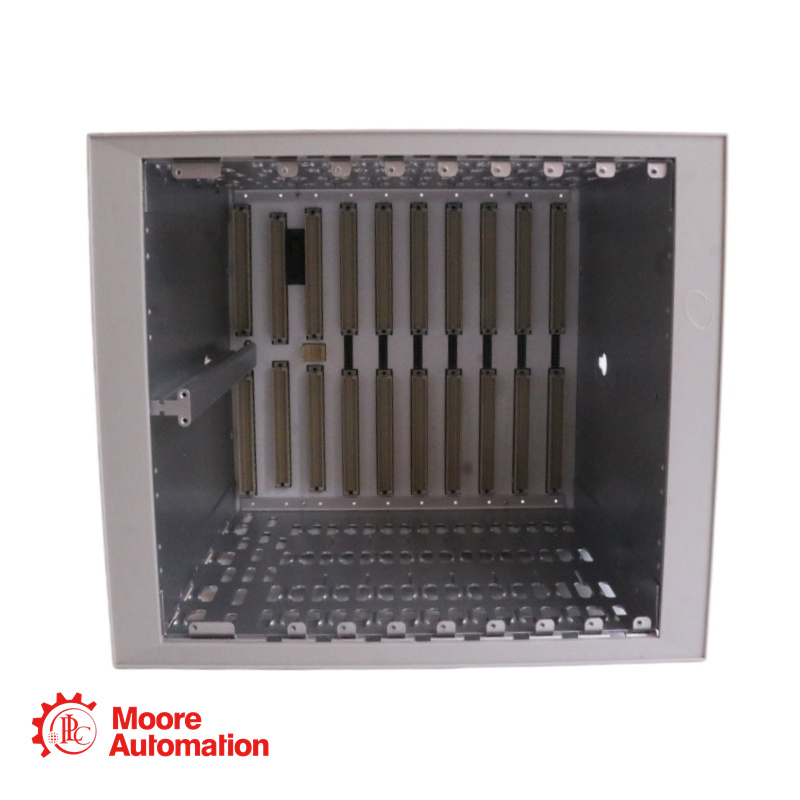

Il rack standard 3500 è disponibile nelle versioni per montaggio su guida EIA da 19”, per montaggio a pannello e per montaggio a paratia.
Il rack offre alloggiamenti per due alimentatori e un TDI nelle posizioni più a sinistra, riservati esclusivamente a questi moduli. I restanti 14 alloggiamenti del rack possono ospitare qualsiasi combinazione di monitor, display, relè, moduli Keyphasor e gateway di comunicazione.

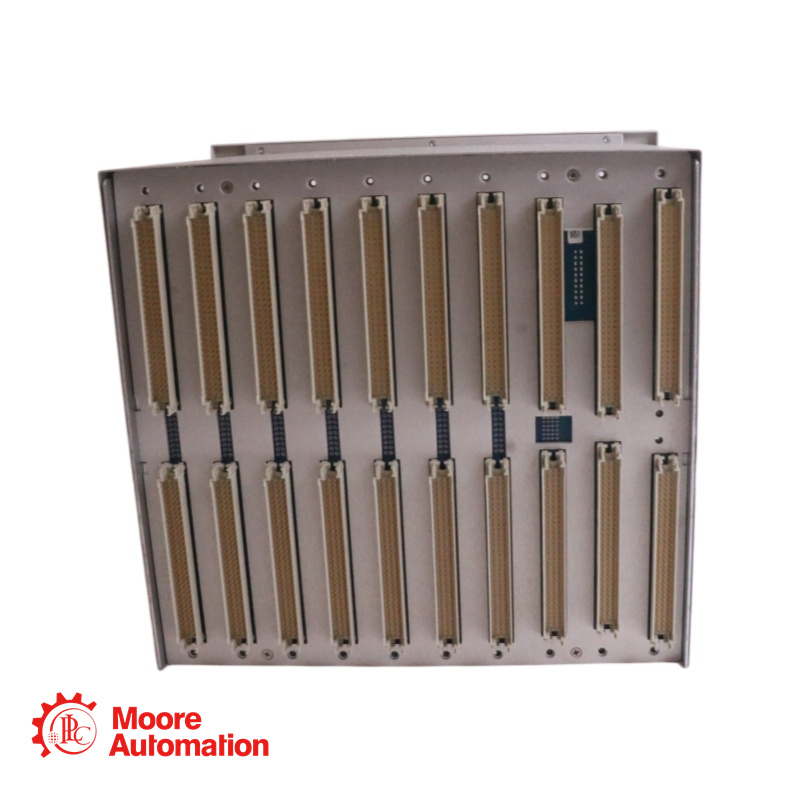

Tutti i moduli si inseriscono nel backplane del rack e sono costituiti da un modulo principale e da un modulo I/O associato. Il modulo I/O si installa sul retro del rack per i sistemi a pannello e sopra il modulo principale per i sistemi a parete. La profondità standard del rack è di 349 mm (13,75 pollici), mentre la profondità del rack a parete è di 267 mm (10,5 pollici). Sono disponibili custodie resistenti agli agenti atmosferici NEMA 4 e 4X, qualora necessario per la protezione ambientale o in caso di utilizzo di aria compressa.

Parametro

A: Dimensioni del rack 02 Mini-rack da 12 pollici (7 slot per moduli disponibili)
B: Opzioni di montaggio 04 Opzione di montaggio a pannello, mini-rack
C: Approvazione dell'agenzia 01 CSA/NRTL/C (Classe I, Divisione 2)
D: Riservato 00 Nessuno
E: Riservato 00 Nessuno
F: Conformità europea 00 Nessuno (CE non selezionato)

Tipo di rack Mini-rack (12 pollici)
Slot per moduli: 7 slot disponibili (gli alimentatori e il modulo di interfaccia rack occupano le posizioni più a sinistra)
Formato di montaggio: Montaggio a pannello (si monta su un'apertura rettangolare nel pannello, fissata con morsetti)
Accesso per il cablaggio: Dal retro del rack

Esempio Cconfigurazione

Spiegazione del modulo slot

Slot 1 3500/15 Modulo di alimentazione Alimentatore singolo

È necessario il modulo di interfaccia rack Slot 2 3500/20.

Slot 3 3500/42 Monitor di vibrazioni a 4 canali Monitora le vibrazioni radiali (2 cuscinetti, 2 direzioni ciascuno)

Slot 4 3500/40 Monitor di prossimità Monitora lo spostamento assiale

Slot 5 3500/50 Monitor di velocità Monitora velocità/fase

FAQ

Come vengono assegnati gli slot del rack?
A: È necessario seguire il seguente ordine (da sinistra a destra):
Alimentatori (devono occupare le posizioni più a sinistra; 1 o 2 per ridondanza)
Modulo di interfaccia rack 3500/20 (RIM) (obbligatorio)
Moduli di monitoraggio (slot rimanenti; circa 5 slot disponibili su mini-rack)

Quali moduli di monitoraggio possono essere installati nel mini-rack?
A: Tutti i moduli di monitoraggio standard della serie 3500 possono essere installati, inclusi, a titolo esemplificativo ma non esaustivo:
3500/40 Monitor di prossimità (spostamento/vibrazione)
3500/42 Monitor di spostamento/velocità/accelerazione a 4 canali
3500/45 Monitor di velocità/accelerazione a 4 canali (sismico)
3500/50 Monitoraggio del contagiri
3500/53 Monitoraggio della velocità eccessiva (3 canali, votazione)
3500/60/61 Monitor della temperatura
3500/62 Monitoraggio delle variabili di processo (4-20 mA)
3500/64 Monitoraggio dinamico della pressione
3500/72 Monitoraggio della posizione dell'asta (compressore alternativo)
3500/77 Monitoraggio della pressione del cilindro (compressore alternativo)
3500/92 Modulo gateway di comunicazione

Il display di sistema 3500/93 è compatibile con il mini-rack?
R: No. La scheda tecnica afferma esplicitamente che l'opzione di montaggio frontale A01 per il display di sistema 3500/93 è incompatibile con il mini-rack 3500/05.
