3500/25 149369-01+135473-01 Modulo Keyphasor avanzato / Bently Nevada

Frida Zhang - disponibile online 24 ore su 24, 7 giorni su 7 - risolve tutti i tuoi problemi

E-mail: sales5@mooreplc.com

Telefono/Whatsapp: +86 15359408275

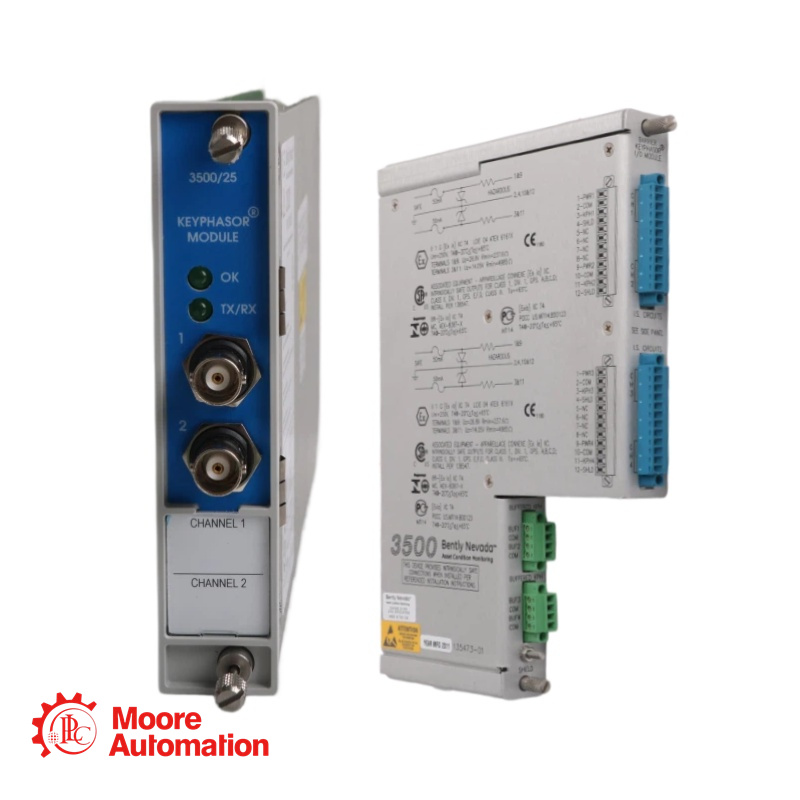

Modulo Keyphasor avanzato 3500/25

La Bentley Nevada 3500/25 Il modulo Keyphasor avanzato è unModulo a due canali a mezza altezza utilizzato per fornire segnali Keyphasor ai moduli di monitoraggio in un rack 3500. Il modulo riceve segnali in ingresso da sonde di prossimità o sensori magnetici e li converte in segnali Keyphasor digitali che indicano quando il segno Keyphasor sull'albero coincide con il trasduttore Keyphasor. Il sistema di protezione macchinari 3500 può accettare fino a quattro segnali Keyphasor nella configurazione normale e fino a otto segnali Keyphasor in una configurazione a coppie.

Note: Il segnale Keyphasor è un impulso che si verifica una volta per giro o più volte per giro, proveniente da un albero o un ingranaggio rotante, e viene utilizzato per fornire una misurazione precisa della temporizzazione. Ciò consente ai moduli di monitoraggio 3500 e alle apparecchiature diagnostiche esterne di misurare la velocità di rotazione dell'albero e parametri vettoriali come l'ampiezza e la fase della vibrazione 1X.

Specifiche di 3500/25

Consumo energetico: 3,2 Watt tipici
Impedenza di ingresso: minimo 21,8 kΩ
Impedenza di uscita: 504 Ω impedenza di uscita bufferizzata massima.
Alimentazione del trasduttore Keyphasor: -24 Vdc, 40 mA massimo per canale.
Temperatura di conservazione: da -40 °C a +85 °C (da -40 °F a +185 °F)
Umidità: 95%, senza condensa

+Modulo principale:

Dimensioni (profondità x altezza x larghezza):
119,9 mm x 24,4 mm x 256,5 mm (4,72 pollici x 0,96 pollici x 10,10 pollici).
Peso: 0,34 kg (0,76 libbre)
+Modulo I/O:

Dimensioni (altezza x larghezza x profondità):
241,3 mm x 24,4 mm x 103,1 mm (9,50 pollici x 0,96 pollici x 4,06 pollici)
Peso: 0,46 kg (1,01 libbre)

3500/25 Pezzi di ricambio

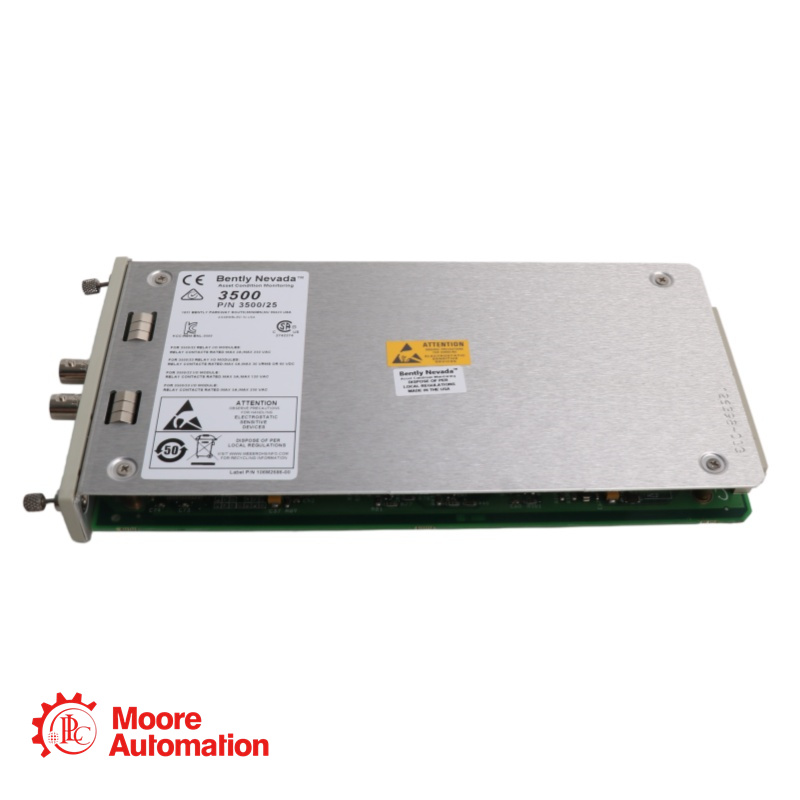

149369-01 - Modulo Keyphasor avanzato

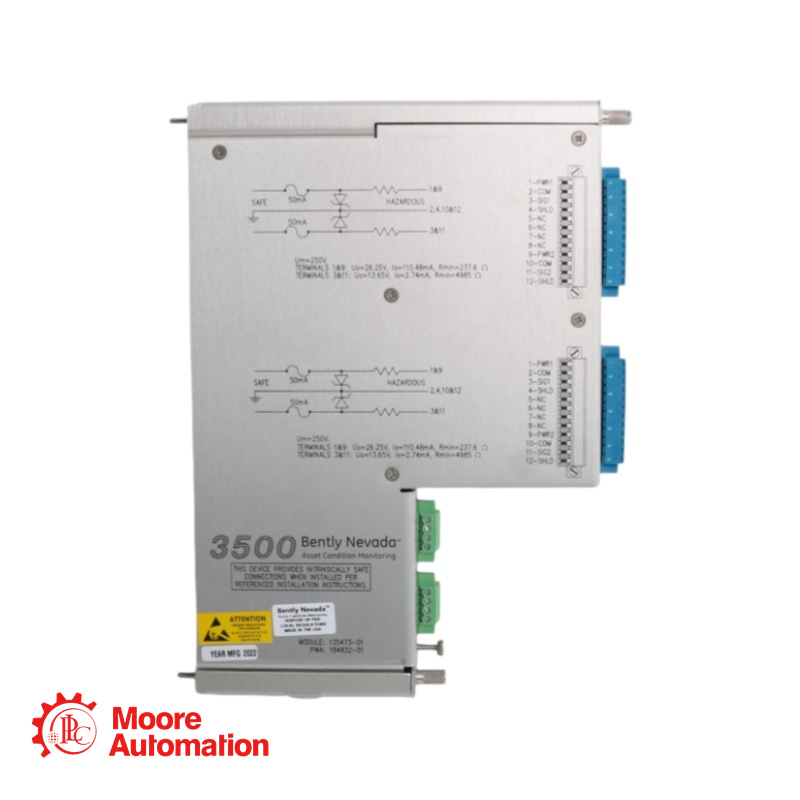

135473-01 - Modulo I/O Keyphasor (Barriere interne e terminazioni interne).

FAQ di 3500/25

Che cos'è il modulo Keyphasor avanzato 3500/25 (149369-01 + 135473-01)?
A: Questo è un modulo a due canali a mezza altezza utilizzato nel sistema di protezione macchinari Bently Nevada 3500. Converte i segnali della sonda di prossimità o del sensore magnetico in impulsi digitali Keyphasor (una volta per giro o eventi multipli) per la misurazione di velocità e fase. Il modulo I/O 135473-01 fornisce barriere interne e terminazioni interne per applicazioni in aree pericolose.

Il modulo 149369-01 è retrocompatibile con i moduli Keyphasor precedenti?
R: Sì. È un sostituto diretto del vecchio modulo 125792-01 e mantiene la completa compatibilità con i modelli precedenti in termini di forma, dimensioni e funzionalità.

Quanti segnali Keyphasor può gestire il sistema 3500 con questo modulo?
A: Fino a quattro segnali Keyphasor in configurazione normale, oppure otto segnali in configurazione a coppie, utilizzando fino a quattro moduli Keyphasor.
