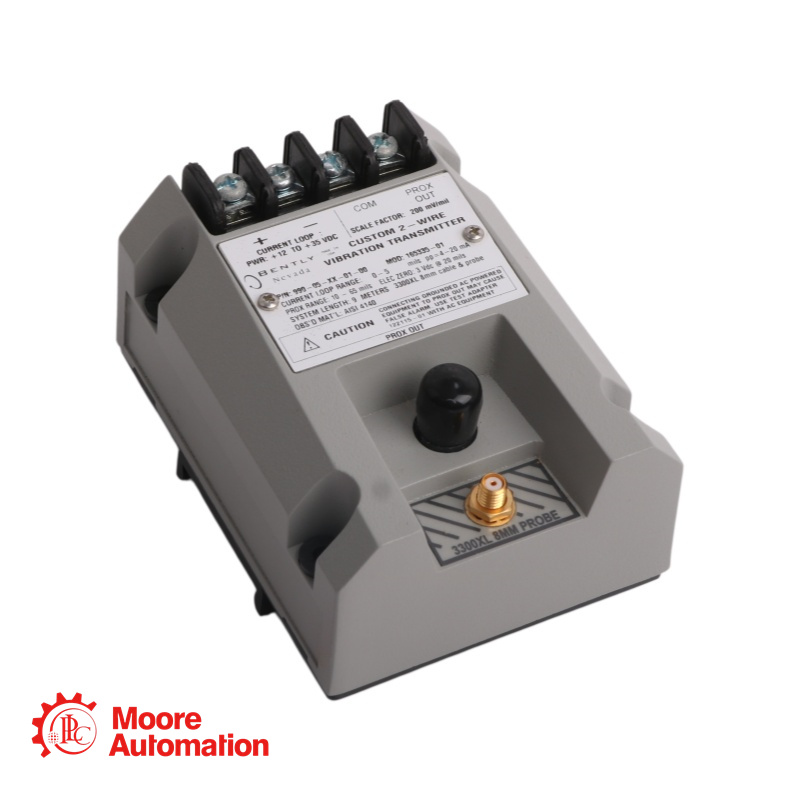

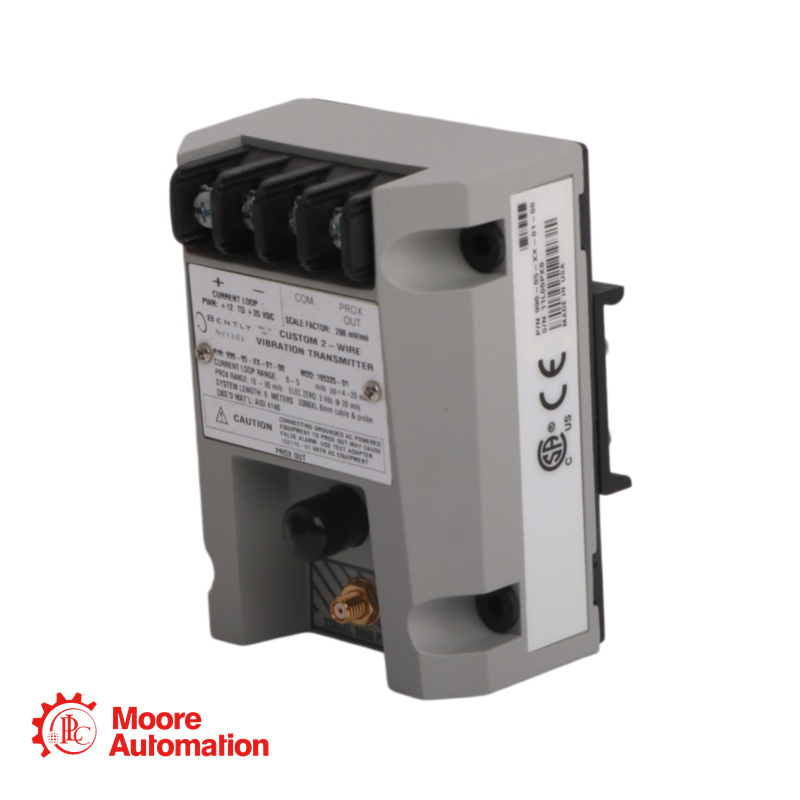

990-04-XX-01-CN MOD:165335-01 Trasmettitore di vibrazioni Bently Nevada

Come ottenere un preventivo? Contattaci tramite i recapiti riportati di seguito:

990-04-XX-01-CN MOD:165335-01 Panoramica

IL 990-04-XX-01-CN MOD:165335-01 Il trasmettitore di vibrazioni è destinato principalmente ai produttori di apparecchiature originali (OEM) di compressori d'aria centrifughi o piccole pompe, motori o ventilatori che preferiscono fornire un semplice segnale di vibrazione proporzionale da 4 a 20 mA come input per il loro sistema di controllo dei macchinari.
IL 990-04-XX-01-CN MOD:165335-01 Il trasmettitore è un dispositivo a due fili, alimentato ad anello, che accetta input dalla nostra sonda di prossimità 3300 NSv e dal relativo cavo di prolunga (disponibile nelle lunghezze di 5 m e 7 m).
IL 990-04-XX-01-CN MOD:165335-01 Il trasmettitore condiziona il segnale convertendolo in unità ingegneristiche di ampiezza di vibrazione picco-picco appropriate e fornisce questo valore come segnale proporzionale da 4 a 20 mA, conforme agli standard industriali, in ingresso al sistema di controllo dove si verificano gli allarmi e la logica di protezione dei macchinari.

990-04-XX-01-CN MOD:165335-01 Parametri

Requisiti di alimentazione: ingresso da +12 a +35 Vdc sul terminale del trasmettitore
Segnale di uscita: 4-20 mA proporzionale sull'intervallo di fondo scala specificato (configurazione a 2 fili)
Campo di misura a fondo scala: 25-0-25 mils (zero centrale per la posizione di spinta)
Precisione del circuito: entro ±1,5% sull'intervallo di fondo scala specificato (tipico)
Resistenza massima del circuito: 1.000 Ω, cavo incluso, a 35 Vdc
Fattore di scala PROX OUT: 7,87 mV/μm (200 mV/mil) ±6,5% tipico
Impedenza di uscita PROX: impedenza di uscita di 10 kΩ calibrata per un carico di 10 MΩ
Campo di misura lineare (uscita Prox): da 0,25 a 1,65 mm (da 10 a 65 mils)
Non OK/Segnale di errore: l'output va a <3,6 mA entro 100 μs dopo la condizione Not OK
Temperatura di esercizio (trasmettitore): da -35 °C a +85 °C (da -31 °F a +185 °F)
Temperatura di esercizio (sonda): da -52 °C a +177 °C (da -62 °F a +351 °F)

Domande frequenti sul modello 990-04-XX-01-CN MOD:165335-01

1. Cosa indica la designazione MOD: 165335-01?

Questo numero di modifica indica la compatibilità con la sonda di prossimità 3300 XL da 8 mm in una configurazione di sistema da 9 metri. La scheda tecnica specifica che questa modifica è per le applicazioni "3300 XL 8MM 9M", confermando che l'unità è configurata per l'uso con la sonda 3300 XL da 8 mm con una lunghezza totale del sistema di 9 metri.

2. Cosa indica il codice di approvazione "-CN"?

Il codice "-CN" indica che questo trasmettitore è certificato per l'uso in Cina con specifiche approvazioni da parte degli enti regolatori cinesi, tra cui CCC (China Compulsory Certification) e/o NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) per l'uso in aree a rischio di esplosione.

3. Qual è la differenza tra l'opzione di montaggio 01 e la 02?

L'opzione di montaggio 01 prevede clip da 35 mm per il montaggio su guide DIN standard. L'opzione di montaggio 02 prevede viti a testa piatta per il montaggio diretto sul pannello. L'opzione 03 include entrambi i metodi di montaggio.

4. Cosa succede se il 990-04-XX-01-CN MOD:165335-01 La distanza tra le sonde è errata?

La sonda deve essere posizionata a una distanza compresa tra 0,5 e 1,75 mm (20 e 55 mil) dal bersaglio per garantire un funzionamento preciso a fondo scala. Il funzionamento al di fuori di questo intervallo può comportare letture imprecise o l'impossibilità di raggiungere il fondo scala.

5. Come posso accedere al segnale di vibrazione dinamica per la diagnostica?

I terminali PROX OUT e il connettore coassiale forniscono un segnale dinamico del trasduttore non isolato. Per collegarlo in sicurezza ad apparecchiature diagnostiche alimentate in corrente alternata (oscilloscopi, analizzatori), è necessario utilizzare l'adattatore di test 990/991 (122115-01), che fornisce isolamento e corregge l'inversione di fase del segnale.

6.Che aspetto ha la condizione "Non OK" sull'uscita 4-20 mA?

In caso di anomalia (sonda difettosa, connessione allentata, ecc.), il segnale di uscita scende al di sotto di 3,6 mA entro 100 microsecondi. Questo valore è diverso dalla normale lettura di 4 mA in condizioni di vibrazione minima, consentendo al sistema di controllo di rilevare eventuali guasti. Anche all'accensione, l'uscita rimane al di sotto di 3,6 mA per 2-3 secondi durante l'inizializzazione del trasmettitore.
