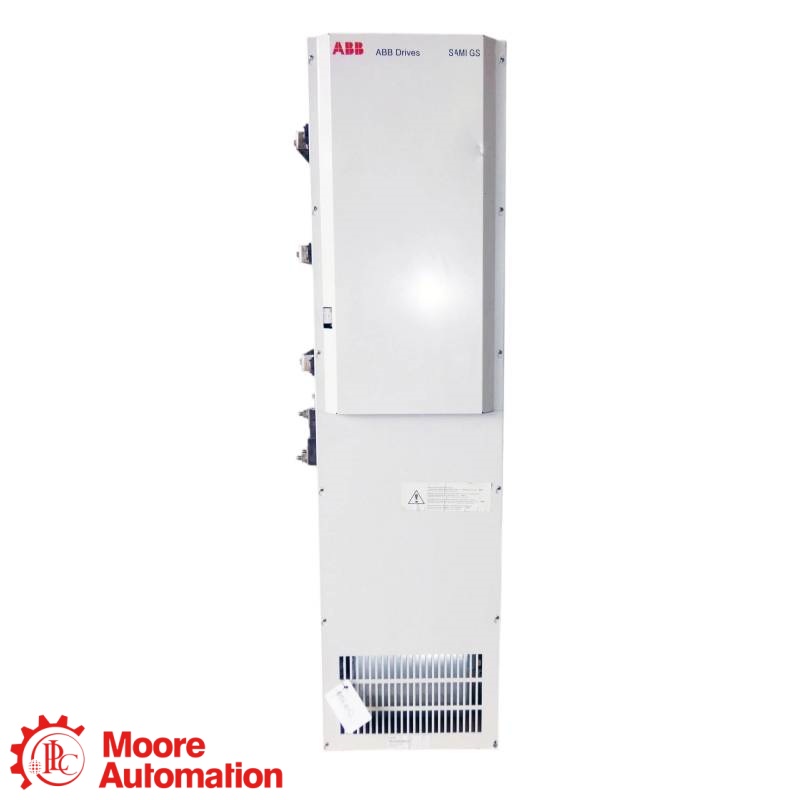

Convertitore di frequenza ABB ACS504-320-5 61030441A SAMI GS

ACS504-320-5 61030441A Convertitore di frequenza SAMI GS ACS504. Il manuale utente ufficiale ABB ACS 502/504/506 elenca l'ACS504-320-5 come un convertitore di frequenza da 500 V, IP00, per installazione in armadio, destinato al controllo della velocità di motori asincroni standard. La marcatura aggiuntiva 61030441A deve comunque corrispondere alla targhetta fornita.

ACS504-320-5 61030441A È documentato come un'unità ACS504-320-5 da 500 V. La marcatura dell'articolo 61030441A deve inoltre corrispondere alla targhetta fisica prima della fornitura o della sostituzione.

ACS504-320-5 61030441A Utilizza la struttura IP00 ACS504 documentata da ABB, pertanto deve essere integrato in un armadio idoneo con la protezione, le distanze di sicurezza e il flusso d'aria di raffreddamento richiesti.

ACS504-320-5 61030441A L'unità ACS504-320-5 presenta una perdita di potenza massima documentata di 10000 W e un fabbisogno di aria di raffreddamento di 1800 m³/h. Verificare le condizioni di installazione confrontandole con la targhetta e il manuale.

ACS504-320-5 61030441A Richiede l'integrazione nell'armadio, 50 cm di spazio libero documentato, un montaggio corretto, un flusso d'aria di raffreddamento di 1800 m³/h e un accesso adeguato a cavi e terminali. Verificare l'involucro installato prima di iniziare i lavori.

ACS504-320-5 61030441A Prima della sostituzione, il motore deve corrispondere a quanto riportato sulla targhetta, alla classe di alimentazione a 500 V, ai dati del motore, al cablaggio di controllo, alla protezione del quadro elettrico, al sistema di raffreddamento e ai parametri di azionamento memorizzati.

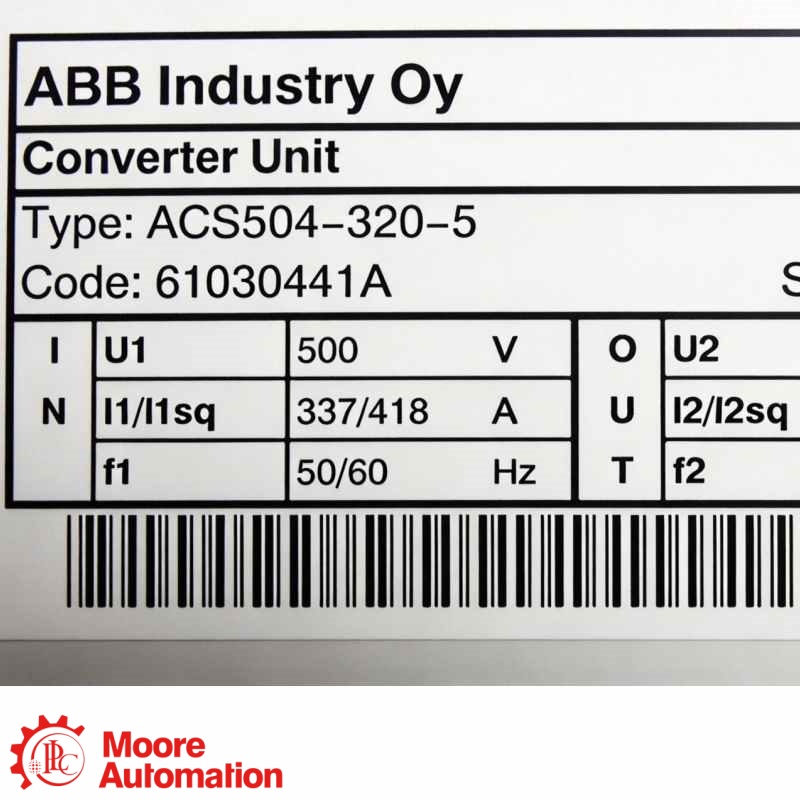

ACS504-320-5 61030441A Fornire l'identificativo completo, la quantità, fotografie chiare della targhetta, i dettagli di alimentazione a 500 V, i dati del motore, il cablaggio di controllo, le dimensioni del quadro elettrico, le informazioni sul raffreddamento e l'applicazione di installazione.
