ACS800-11 GINT-6611C 68577349 Schemi

Produttore:	ABB
Serie:	ACS800
Codice articolo:	68577349
Modello della scheda:	GINT-6611C
Gamma di potenza:	Da 5,5 kW a 110 kW
Compatibilità delle unità:	Specificamente per gli azionamenti rigenerativi ACS800-11 e ACS800-U11.
Valori di tensione:	Varia a seconda del modello di azionamento, in genere supporta le serie da 200 V, 400 V, 500 V e 690 V.

ACS800-11 GINT-6611C 68577349 Descrizione

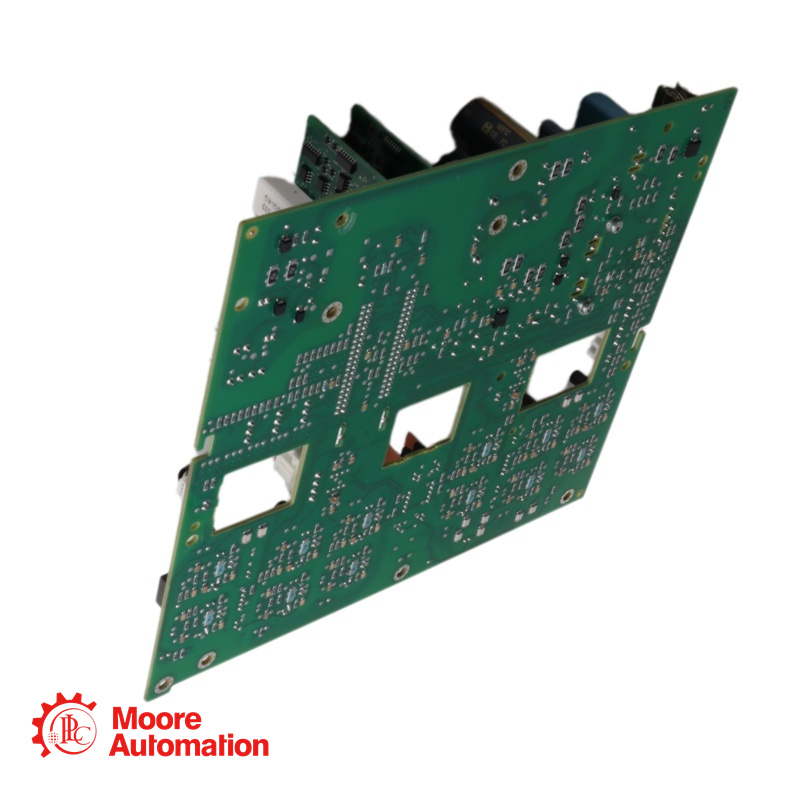

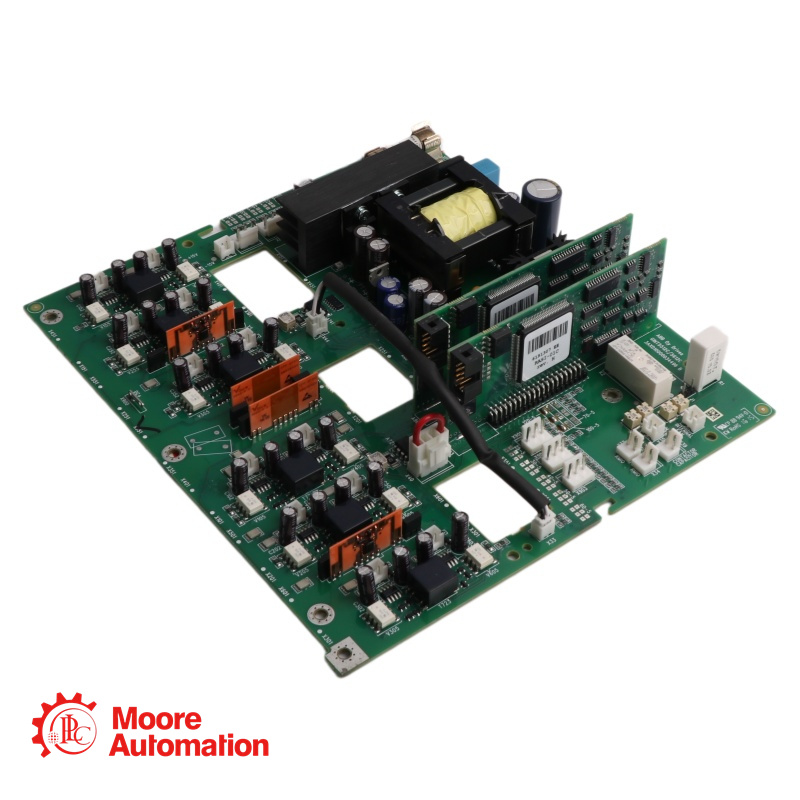

L'AGB ACS800-11 GINT-6611C 68577349 Si tratta di una scheda a circuito stampato principale progettata specificamente per le serie ACS800-11 e ACS800-U11 di azionamenti rigenerativi a parete.

ACS800-11 GINT-6611C 68577349 Nomi alternativi

ACS800-11

GINT/6611C 68577349

ACS800-11

GINT-66IIC 68577349

GINT/6611C

68577349

ACS800-11 GINT-6611C 68577349 FAQ

Qual è la funzione principale della scheda GINT-6611C?

La GINT-6611C è la scheda di interfaccia del circuito principale per la serie ACS800-11 (generatore rigenerativo a parete). A differenza delle schede di controllo standard, gestisce il flusso di potenza bidirezionale. Coordina l'unità di alimentazione attiva e il filtro LCL, consentendo al motore di immettere energia nella rete durante la frenata anziché dissiparla sotto forma di calore.

Quali codici di errore indicano in genere un guasto alla scheda GINT?

Se il pannello di controllo dell'unità visualizza i seguenti codici, è probabile che il problema risieda nella scheda GINT o nei suoi collegamenti:
FF51 (LINE CONV): Guasto al convertitore lato linea; l'errore più comune legato all'hardware GINT.
3130 (FASE DI ALIMENTAZIONE): Perdita di fase dell'alimentazione in ingresso rilevata dai sensori della scheda GINT.
3210 (SWAP COLLEGAMENTO CC): Ondulazione anomala della corrente continua o interruzione della comunicazione con lo stadio di potenza.
Errori della fibra ottica: se la scheda RMIO non riesce a comunicare con il convertitore lato linea.

La nuova scheda richiede una configurazione hardware prima dell'installazione?

Sì. Il GINT-6611C è un ricambio "universale". Prima di installarlo in un'unità specifica, è necessario configurare i punti di saldatura (jumper) sulla scheda in modo che corrispondano ai valori nominali di amperaggio (corrente) e tensione dell'unità.
Rischio: impostazioni errate dei pad di saldatura possono causare errori di misurazione della corrente o guasti di "mancata corrispondenza dei valori nominali".
Suggerimento: fotografate sempre la configurazione dei pad di saldatura sulla vecchia scheda e replicatela esattamente su quella nuova.

Informazioni sulla spedizione

Dimensioni:	252 mm216 mm99 mm
Peso:	2,8 kg
Codice tariffario:	8538900000
Paese di produzione:	ABB
Spedizioni da Xiamen, Cina

Consegna e pagamento Informazioni

Trasportition Metolods	(1)DHL,UPS,TNT,CHIRLINE,FEDEX (2)Noi arrgestirò la spedizione per te (3)Usando il proprio sspedizioniere di hipping
Tempi di consegna	Solo 3-5 giorni possono arrivare dopo pagamento
Pacchetto	Confezione originale con cartonens.
Termini di pagamento	T/T
Modalità di spedizione	EXW/DAP
