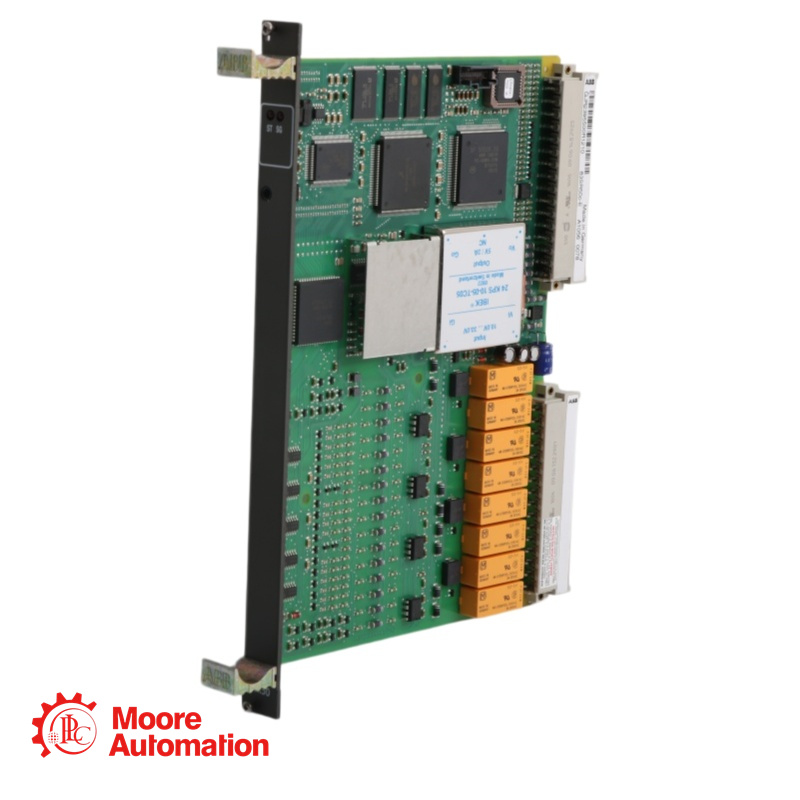

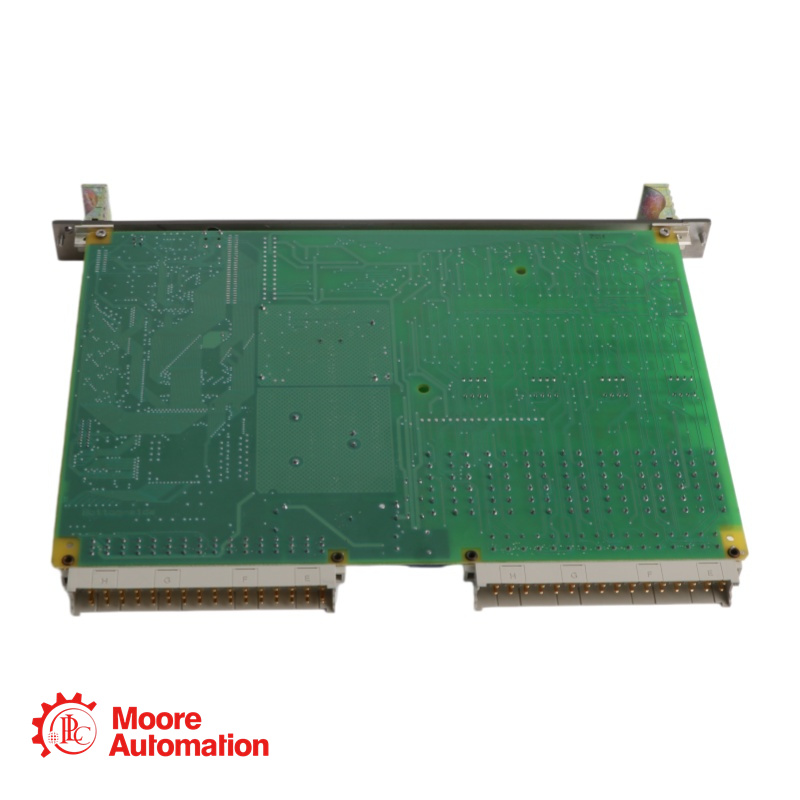

Modulo di controllo ABB / GJR2395500R1210 83SR50C-E

Come posso ottenere il prezzo?

GJR2395500R1210 83SR50C-E

Direttore delle vendite:Frida
◆Telefono/Whatsapp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Descrizione - Modulo di controllo

GJR2395500R1210 83SR50C-E

4 canali per controllo binario, ciascuno con 4 DI + 2 DO
Il modulo è adatto alle seguenti applicazioni:
• Controllo della trasmissione per trasmissioni reversibili
• Controllo della trazione per azionamenti unidirezionali
• Controllo dell'azionamento degli attuatori
• Controllo di azionamento per elettrovalvole
• Controllo del gruppo di funzioni
• Controllo a 3 fasi
• Condizionamento del segnale

Parametro - Modulo di controllo

GJR2395500R1210 83SR50C-E

Descrizione estesa: 4 canali per controllo binario, ciascuno con 4 DI + 2 DO
Codice tariffario doganale: 8537101190
Profondità/lunghezza netta del prodotto: 198 mm
Altezza netta del prodotto: 261 mm
Larghezza netta del prodotto: 20 mm
Peso netto del prodotto: 0,5 kg
Tipo di canale: DI
Numero di canali di ingresso: 16
Numero di canali di uscita: 8
Numero di batterie: 0

FAQ - Modulo di controllo

GJR2395500R1210 83SR50C-E

D: Qual è la funzione esatta del componente GJR2395500R1210 nel sistema Procontrol P14?
A: Si tratta di un modulo di controllo binario dedicato. Ogni modulo offre 4 canali, e ciascun canale è dotato di 4 ingressi digitali (DI) e 2 uscite digitali (DO). È specificamente progettato per il controllo diretto di azionamenti reversibili, azionamenti unidirezionali, attuatori e elettrovalvole. Può anche gestire il controllo di gruppi di funzioni e il controllo a 3 fasi. A differenza dei moduli analogici, questa unità si concentra esclusivamente sull'elaborazione ad alta velocità del segnale binario.

D: Questo modulo è un "relè di sicurezza" o un "relè temporizzato"?
R: No. Nonostante alcune descrizioni fuorvianti trovate online da terze parti, questo non è né un relè temporizzato standard (come la serie ABB 83SRT) né un relè di sicurezza. Si tratta di un modulo I/O e di controllo all'interno dell'architettura DCS Procontrol P14. Elabora segnali binari standard per la sequenza di automazione, non per la logica di sicurezza (che richiederebbe moduli con certificazione SIL come la variante 83SR51 menzionata in alcuni schemi di sistema).

D: Quali sono i principali vantaggi derivanti dall'utilizzo di questo modulo rispetto a una scheda standard?
A: Il vantaggio principale è l'intelligenza distribuita. I moduli Procontrol P14 hanno processori propri e non richiedono una CPU centrale per ogni azione. Questo significa:
Risposta più rapida per il controllo a trasmissione diretta.
Riduzione delle scorte: il sistema Procontrol utilizza solo pochi tipi di moduli universali per coprire l'80% delle attività di controllo delle centrali elettriche.
Gestione semplificata dei cavi: le connessioni standard eliminano la necessità di complessi rack di smistamento.

Confronto tra modelli - Modulo di controllo

Caratteristica/Parametro

83SR50C-E

83SR51f-E

81EU50

(Procontrol

I/O universali)

Funzione primaria

Controllo binario (azionamenti/valvole)

AnaleControllo binario e og

Condizionamento universale del segnale

Canali

4 canali

2 canali

Comunicabile

I/O per canale

4 DI + 2 DO

4 DI + 1 DO + 2 AI + 1 AO

Ingressi universali (TC/RTD/V/mA)

Applicazione tipica

Avviatore motore reversibile, controllo elettrovalvola, attuatore apertura/chiusura

Attuatori elettroidraulici, posizionamento continuo, circuiti di controllo principali

Misurazione di temperatura/pressione, conversione del segnale per turbina/caldaia

Uscita analogica

Nessuno

Sì (1 AO per canale)

SÌ
