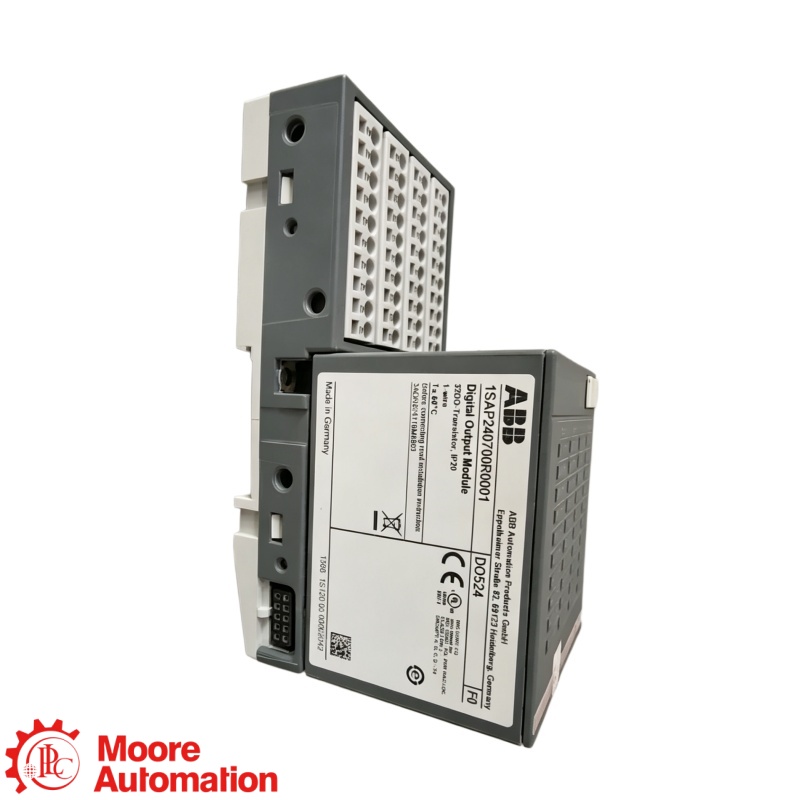

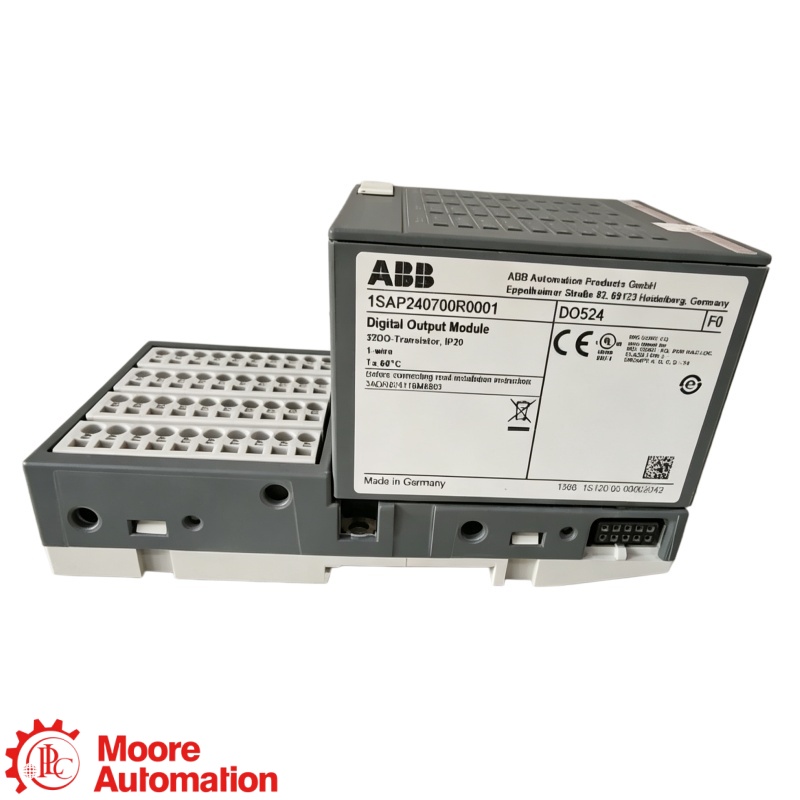

ABB ↗USCITA DIGITALE A 32 CANALI

MODULO DI USCITA DIGITALE AC500 / S500

DO524

1SAP240700R0001

32 uscite a transistor · 24 V CC · 0,5 A per canale · quattro gruppi di uscita protetti.

RUOLO DEL PRODOTTO

DO524 Fornisce 32 uscite a transistor high-side per la commutazione di carichi di campo a 24 V CC in una stazione I/O ABB AC500/S500. Le uscite sono organizzate in quattro gruppi e ogni canale è dotato di protezione da cortocircuito e sovraccarico.

NOTA DI CONFIGURAZIONE

Conferma il numero d'ordine 1SAP240700R0001, versione standard o XC, unità terminale TU515/TU516, alimentazione di processo 24 V CC, cablaggio di gruppo, corrente di carico e compatibilità del progetto AC500/S500 prima della sostituzione.

👩‍💼

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆

E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275

SUDDIVISIONE DEL NUMERO D'ORDINE

Come viene identificata la configurazione DO524

DO524

Modello completoModulo di uscita a 32 canali

32 DO

Configurazione di output24 V CC / 0,5 A

1SAP240700R0001

Numero d'ordine ABBRiferimento completo all'articolo

DATI DI RIFERIMENTO DEL PRODUTTORE VERIFICATI

Specifiche tecniche

Prodotto ufficiale ABB DO524 ↗

DO524

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

RISULTATI32 DO

ATTUALE0,5 A / Canale

FORNITURA24 V CC

PESOCirca 100 g

Sviluppo della configurazione

Confermare il numero d'ordine ABB completo, la versione standard o XC, l'unità terminale, l'alimentazione di processo a 24 V CC e ogni carico collegato.

Informazioni generali−

MarcaABB

ModelloDO524

Numero d'ordine1SAP240700R0001

Tipo di prodottoModulo di uscita digitale

Famiglia di prodottiAC500 / S500

Unità terminale richiestaUnità di morsetti a vite TU515 o a molla TU516

Dati di output digitali+

Tipo di outputTransistor high-side protetto

Canale e gruppi32 output in 4 gruppi

Corrente nominale0,5 A per uscita

Tensione di uscita al segnale 1Tensione di processo UP meno 0,8 V

Corrente massima dell'unità terminale8 A in totale

Protezione dell'uscitaProtezione individuale contro cortocircuiti e sovraccarichi.

Indicazione del canale32 LED gialli di stato dell'uscita

Organizzazione dell'output e integrazione del sistema+

Ingressi digitaliNessuno

Uscite digitali32 canali

Ingressi analogiciNessuno

Uscite analogicheNessuno

Layout dei canaliQuattro gruppi di otto output

Connessione di campoCarichi a 1 filo, 24 V CC

Connessione di sistemaBus I/O S500 locale o remoto

Alimentazione e installazione+

fornitura di processo24 V CC in UP e ZP

Carico massimo ai terminali8 A in totale

fusibile da camera10 A, veloce

Consumo di corrente normale0,10 A più carichi collegati

Dissipazione di potenza massima6 W

MontaggioOrizzontale o verticale con declassamento specificato

RaffreddamentoConvezione naturale; la ventilazione non deve essere ostruita.

Protezione e diagnostica+

Protezione del canaleProtezione individuale contro cortocircuiti e sovraccarichi.

Isolamento galvanicoIsolamento galvanico modulo per modulo

Indicazione diagnosticaQuattro LED rossi di errore di gruppo e un LED verde UP

Restrizione di compatibilitàNon supportato dall'interfaccia DC505-FBP

Fonte: Scheda tecnica ABB DO524, documentazione hardware ABB AC500 e pagina prodotto ABB per il codice ordine 1SAP240700R0001. I valori si applicano alle condizioni operative e di declassamento dichiarate da ABB.

FAQ

Domande più frequenti poste dagli acquirenti

Cosa è DO524 utilizzato per?+

DO524 Si tratta di un modulo di uscita digitale ABB AC500/S500 che commuta 32 carichi di campo separati a 24 V CC. Le sue uscite a transistor sono disposte in quattro gruppi, ciascun canale ha una portata fino a 0,5 A e il modulo richiede una stazione S500 compatibile e un'unità terminale TU515 o TU516.

Potere DO524 Commutare i carichi CA o sostituire direttamente un modulo di uscita a relè?+

NO. DO524 Fornisce uscite a transistor high-side protette per carichi a 24 V CC e non è un modulo relè CA o a contatto pulito. La sostituzione è adatta solo se la tensione di carico, la corrente, il comportamento di commutazione e la configurazione di soppressione esterna corrispondono alle specifiche di uscita del DO524.

Come dovrebbe essere la corrente di uscita di DO524 essere calcolato?+

Ogni DO524 Il canale è dimensionato per una corrente fino a 0,5 A, ma l'installazione completa deve anche rispettare la corrente massima di 8 A in ingresso all'unità terminale stabilita da ABB, i limiti di cablaggio di gruppo, la capacità di alimentazione, la temperatura ambiente e le limitazioni di montaggio. Il carico effettivo di ogni canale alimentato deve essere incluso nel calcolo.

Quali unità terminali e configurazioni di controllo sono compatibili con DO524?+

DO524 Utilizza l'unità con morsetti a vite TU515 o con morsetti a molla TU516 e comunica tramite il bus I/O ABB S500 come I/O locale o remoto. La CPU AC500 o l'interfaccia di comunicazione selezionata deve supportare il modulo; la documentazione ABB specifica che DO524 non è supportato da DC505-FBP.

Cosa bisogna controllare prima di sostituire un elemento esistente DO524?+

Prima di sostituire DO524, confermare il numero d'ordine 1SAP240700R0001 anziché il numero d'ordine DO524-XC, verificare l'unità terminale TU515/TU516, isolare l'alimentazione di processo a 24 V CC, registrare il cablaggio di gruppo e la polarità del carico, controllare la corrente di ogni canale e la soppressione del carico induttivo e confermare la configurazione del progetto AC500/S500.

Potere DO524 essere montato verticalmente?+

Sì. Il modello DVD consente il montaggio verticale di DO524Tuttavia, il carico in uscita deve essere ridotto al 50% per gruppo a +40 °C e il raffreddamento a convezione naturale non deve essere ostruito. La progettazione dell'involucro deve quindi tenere conto dell'orientamento, della temperatura e dello spazio libero per i condotti dei cavi.

Quali informazioni devono essere incluse quando si richiede un preventivo per DO524?+

Una richiesta di preventivo utile per DO524 È necessario includere il numero d'ordine completo, la versione standard o XC, la quantità, l'unità terminale TU515/TU516 richiesta, la destinazione, la data di consegna richiesta, la CPU AC500 o l'interfaccia di comunicazione, i dettagli dell'alimentazione a 24 V CC e la corrente di carico o il tipo di dispositivo collegato a ciascun gruppo di uscita.

CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma la configurazione di uscita del tuo DO524 con Frida

Si prega di fornire il numero d'ordine completo, la versione standard o XC, l'unità terminale, i carichi collegati e la configurazione del controller AC500/S500 per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO

✉ sales5@mooreplc.com ◉ +86 153 5940 8275

SCHEDA TECNICA UFFICIALE

Informazioni sul prodotto ABB DO524

Dati tecnici e di prodotto ufficiali ABB per il modello DO524, codice d'ordine completo 1SAP240700R0001, con la scheda tecnica PDF aggiornata del produttore.

Dati tecnici DO524

ABB descrive il DO524 come un modulo di uscita digitale AC500/S500 con 32 uscite a transistor protette, suddivise in quattro gruppi. Le uscite commutano carichi a 24 V CC fino a 0,5 A per canale e utilizzano una morsettiera TU515 o TU516.

SCHEDA TECNICA UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il numero d'ordine completo, la quantità, la versione standard o XC, i requisiti dell'unità terminale, le informazioni sul carico e la tua domanda tecnica o di acquisto.

✉ EMAILsales5@mooreplc.com ◉ WHATSAPP+86 153 5940 8275

Fonte: Scheda tecnica ufficiale ABB DO524 3ADR010052 e pagina prodotto ABB per il codice ordine 1SAP240700R0001.

RELAZIONE TRA I SISTEMI AC500 E S500

Come si integra il DO524 nel sistema ABB AC500/S500

ABB ↗ è il marchio, AC500/S500 è la piattaforma di automazione, DO524 è il modello del modulo completo, modulo di uscita digitale è il tipo di prodotto e 1SAP240700R0001 è la configurazione d'ordine standard utilizzata con un'unità terminale TU515 o TU516.

MARCHIO / PIATTAFORMAABB AC500 / S500

→

MODELLO COMPLETODO524

→

CONFIGURAZIONE / SISTEMA32 DO · 1SAP240700R0001

Connessione Y

Bus I/O S500 locale o remoto tramite una CPU o un'interfaccia AC500 compatibile.

Unità terminale

Attacco a vite TU515 o attacco a molla TU516.

Architettura di output

32 uscite a transistor in quattro gruppi con protezione individuale per canale.

Fornitura di processo

24 V CC con limiti di carico e di montaggio verificati per l'installazione.

APPLICAZIONI DI SISTEMA

Dove si colloca DO524 nell'architettura di controllo

Modulo di uscita S500

Riceve i dati di uscita del controllore tramite il bus I/O S500.

Commutazione del carico di campo

Gestisce 32 carichi separati da 24 V CC fino a 0,5 A per canale.

INTERFACCIA DI SISTEMADO524AC500 / S500

Gruppi di output protetti

Quattro gruppi forniscono canali protetti da cortocircuito e sovraccarico.

Terminazione compatibile

Utilizza un'unità terminale TU515 o TU516 e un alimentatore di processo verificato a 24 V CC.
