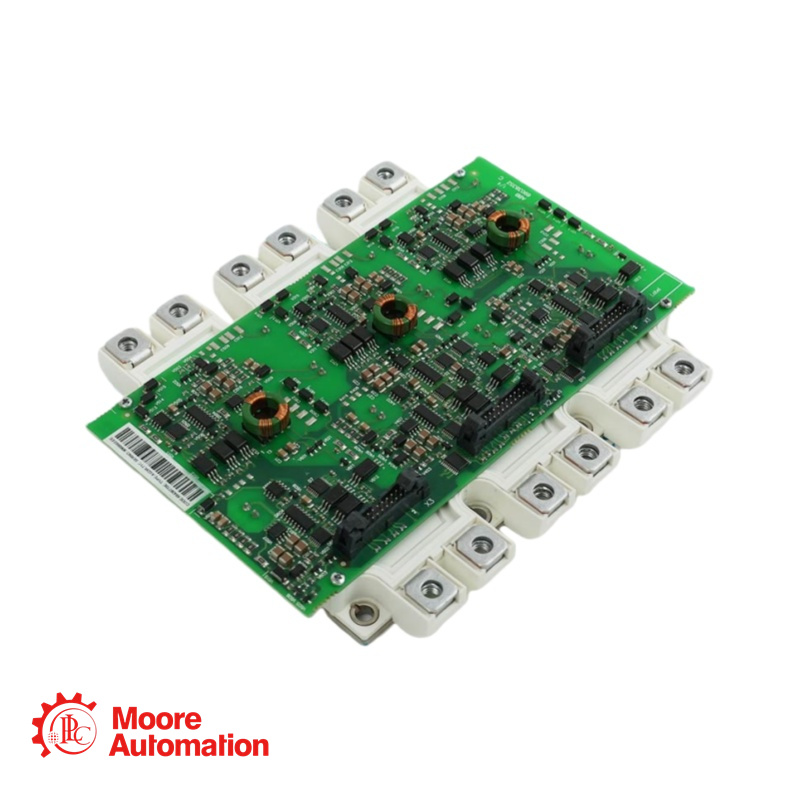

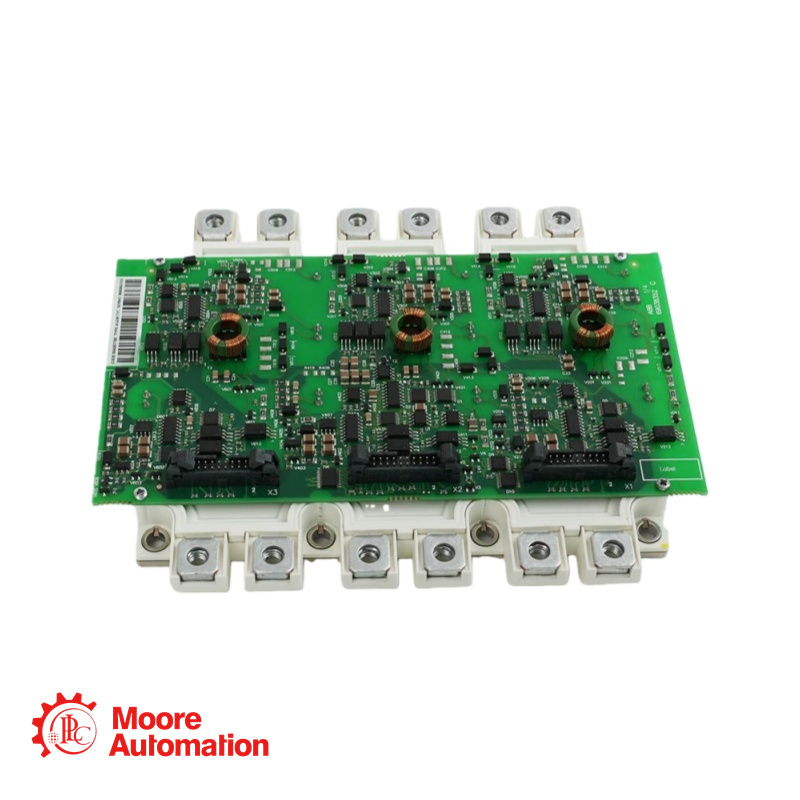

Modulo di azionamento IGBT ABB FS450R12KE3/AGDR71C S

Clicca per contattarci!

Direttore delle vendite: Frida
Telefono/Whatsapp: +86 15359408275
E-mail: sales5@mooreplc.com

Maggiori dettagli
Tensione collettore-emettitore (V_CES): 1200 V
Corrente continua di collettore CC (I_C) a T_C=80°C, T_vj_max=150°C: 450 A
Corrente continua di collettore CC (I_C) a T_C=25°C, T_vj_max=150°C: 600 A
Corrente di collettore di picco ripetitiva (I_CM): 900 A
Dissipazione di potenza totale (P_tot): 2100 W
Tensione di picco gate-emettitore (V_GE): ±20 V
Tensione di saturazione collettore-emettitore (V_CE_sat), tipica a I_C=450A, T_vj=25°C: 1,70 V
Tensione di saturazione collettore-emettitore (V_CE_sat), tipica a I_C=450A, T_vj=125°C: 2,15 V
Tensione di soglia del gate (V_GE_th): 5,8 V tipica (min 5,0 V, max 6,5 V)
Carica di gate (Q_G): 4,30 µC tipica
Resistore di gate interno (R_G_int): 1,7 Ω
Capacità di ingresso (C_ies): 32,0 nF
Capacità di trasferimento inversa (C_res): 1,50 nF
Corrente di interruzione collettore-emettitore (I_CES): 5,0 mA
Corrente di dispersione gate-emettitore (I_GES): 400 nA
Corrente di cortocircuito (I_SC): 1800 A
Tensione inversa di picco ripetitiva (V_RRM): 1200 V
Corrente continua diretta in corrente continua (I_F): 450 A
Corrente diretta di picco ripetitiva (I_FRM): 900 A
Resistenza nominale a 25 °C (R_25): 5,00 kΩ
Fattore di dissipazione a 25 °C (P_25): 20,0 mW
Valore B (B_25/100): 3375 K
Tensione di prova di isolamento (V_ISO): 2,5 kV
Distanza di dispersione superficiale (dal terminale al dissipatore di calore): 14,5 mm
Distanza (dal terminale al dissipatore di calore): 10,0 mm
Indice di tracciamento comparativo (CTI): >225
Resistenza termica, dal case al dissipatore di calore per il modulo (R_th_CH): 0,005 K/W
