>>>GJR2389800R1210 81ET03N-E

Specifiche tecniche principali

Parametro	Specifiche
Produttore	ABB
Numero di modello	81ET03N-E
Codice ordine / Numero di parte	GJR2389800R1210
Tipo di prodotto	Modulo di ingresso temperatura
Compatibilità del sistema	Famiglia di controllori Procontrol P14, System 800xA, AC 800M
canali di ingresso	8 canali
Tipi di sensori supportati	Termocoppie, RTD (Pt100, Ni100, ecc.), segnali mV
Gamma di segnali di ingresso	±50 mV, 0–10 V, 0–20 mA, 4–20 mA (configurabile)
Risoluzione ADC	24 bit
Intervallo di misurazione della temperatura	da -40 °C a +150 °C
Precisione	±0,5 °C a 25 °C
Frequenza di campionamento	10 campioni/secondo
Rifiuto di modo comune	>120 dB a 50/60 Hz
Impedenza di ingresso	>1 MΩ
Isolamento	500 V CA (da campo a logica)
Protocollo di comunicazione	Modbus RTU
Tensione di funzionamento	24 V CC
Consumo energetico	4W (max)
Temperatura di esercizio	da -25 °C a +70 °C
Temperatura di conservazione	da -40 °C a +85 °C

>>>GJR2389800R1210 81ET03N-E

Descrizione dettagliata

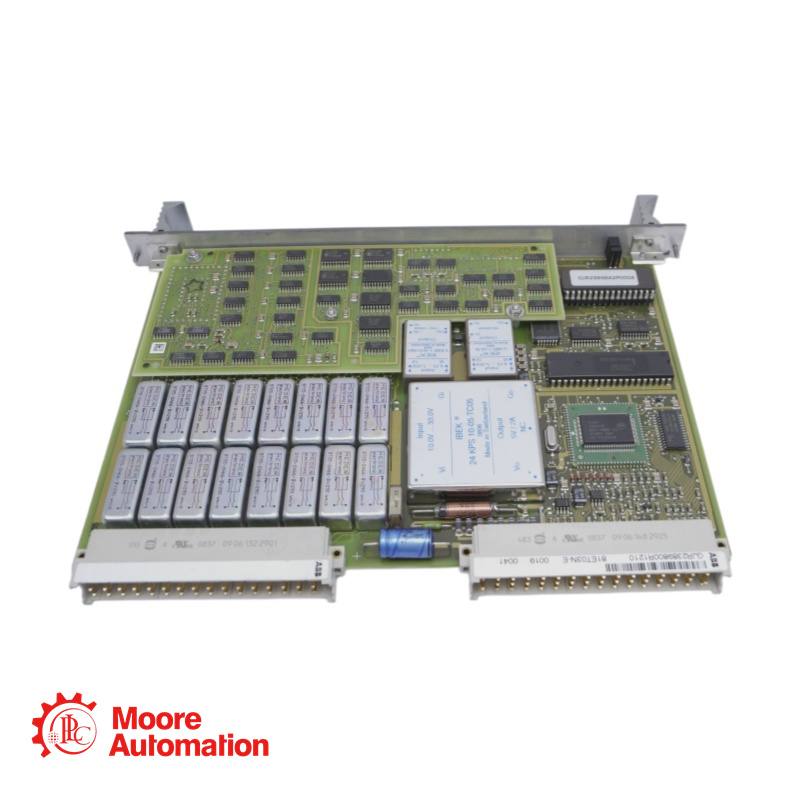

Il modulo ABB GJR2389800R1210 81ET03N-E è un modulo di ingresso temperatura ad alte prestazioni progettato per le piattaforme Procontrol P14 e System 800xA. Progettato per ambienti industriali esigenti, questo modulo fornisce un'acquisizione precisa dei dati di temperatura da termocoppie, RTD e sorgenti a millivolt, consentendo un controllo di processo accurato in applicazioni di generazione di energia, lavorazione chimica e produzione industriale.

>>>GJR2389800R1210 81ET03N-E

Vantaggi operativi

▲8 canali di ingresso indipendenti: monitora fino a 8 punti di temperatura da un singolo modulo, riducendo il numero di I/O e semplificando l'architettura del sistema. Ciascun canale può essere configurato in modo indipendente per tipo di sensore, intervallo e condizionamento del segnale.
▲Immunità al rumore superiore: con un'attenuazione del rumore di modo comune superiore a 120 dB a 50/60 Hz, il modulo filtra efficacemente il rumore elettrico tipico degli ambienti industriali, fondamentale per una misurazione accurata della temperatura in prossimità di inverter, motori e apparecchiature di commutazione ad alta potenza.
▲Robusto isolamento elettrico: l'isolamento a 500 V CA tra gli ingressi di campo e i circuiti logici protegge il sistema di controllo da anelli di massa e picchi di tensione transitori, garantendo un funzionamento affidabile anche in ambienti elettricamente difficili.
▲Integrazione di sistema perfetta: il supporto nativo per il protocollo di comunicazione Modbus RTU consente una facile integrazione con ABB Procontrol P14, System 800xA e piattaforme di terze parti.

>>>GJR2389800R1210 81ET03N-E

Sezione FAQ

Quanti canali di ingresso temperatura offre l'ABB 81ET03N-E?

Il modulo offre 8 canali di ingresso indipendenti, ciascuno configurabile per diversi tipi di sensori e intervalli di misurazione. Questa elevata densità di canali lo rende ideale per applicazioni che richiedono più punti di monitoraggio della temperatura da un singolo modulo.

Quali tipi di sensori di temperatura sono compatibili con il modello 81ET03N-E?

Il modulo supporta una gamma completa di sensori, tra cui:
Termocoppie: tipi J, K, T, E, R, S, B, N
Termoresistenze (RTD): Pt100, Pt1000, Ni100, Ni1000 (configurazioni a 2, 3 e 4 fili)
Sorgenti di millivolt: ingresso diretto ±50 mV
Segnali analogici: 0–10V e 4–20mA con condizionatori di segnale esterni

Qual è la precisione di misura del modello ABB 81ET03N-E?

Il modulo offre una precisione di ±0,5 °C a una temperatura ambiente di 25 °C, con una risoluzione a 24 bit che garantisce un'eccezionale granularità di misurazione. La deriva termica è ridotta al minimo grazie ad algoritmi di compensazione avanzati.

Quale protocollo di comunicazione utilizza il modello 81ET03N-E?

Il modulo comunica tramite protocollo Modbus RTU, consentendo una perfetta integrazione con ABB Procontrol P14, System 800xA e sistemi di terze parti. Questo protocollo standard garantisce un'ampia compatibilità e una semplificazione dell'integrazione del sistema.

Qual è la differenza tra il modello 81ET03N-E e il modello 81ET03E?

Il modello 81ET03N-E rappresenta la revisione attuale con funzionalità migliorate, tra cui:
Maggiore densità di canali (8 canali rispetto alle precedenti varianti a densità inferiore)
Risoluzione ADC a 24 bit migliorata
Supporto per un intervallo di temperatura esteso (da -40 °C a +150 °C)
Immunità al rumore migliorata con CMRR >120 dB
Approvvigionamento dei componenti aggiornato per una disponibilità prolungata durante l'intero ciclo di vita.
