 /ABB NWIO-01 64168533 Unità opzionale watchdog e I/O digitali
ABB NWIO-01 64168533 Unità opzionale watchdog e I/O digitali
ABB NWIO-01 64168533 Unità opzionale watchdog e I/O digitali
ABB NWIO-01 64168533 Unità opzionale watchdog e I/O digitali

ABB NWIO-01 64168533 Unità opzionale watchdog e I/O digitali

Informarsi ora
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
ABB ● UNITÀ OPZIONALE DI SEGNALAZIONE E I/O DIGITALI
UNITÀ OPZIONALE DRIVEBUS ABB AC 800M

NWIO-01 64168533

IDENTIFICAZIONE DEL MODELLO

Etichetta esatta · Sistema DriveBus AC 800M · Interfaccia CI858 · Cablaggio I/O

RUOLO DEL PRODOTTO
NWIO-01 64168533 Si tratta di un'unità opzionale di I/O digitale Watchdog & I/O di ABB. Il manuale dell'ABB AC 800M DriveBus identifica NWIO-01 come un'unità opzionale di I/O digitale Watchdog & I/O con due ingressi digitali e due uscite digitali. Il watchdog supervisiona il software applicativo CI858, la comunicazione a doppia porta con memoria, il sistema operativo CI858 e la comunicazione ad anello I/O ottico.
VERIFICA DELL'INSTALLAZIONE
Prima della sostituzione, verificare il codice NWIO-01 64168533, l'etichetta completa dell'unità, la selezione della tensione di ingresso, il cablaggio degli I/O digitali, la selezione della modalità watchdog DO2, il collegamento dell'anello I/O ottico e la configurazione CI858 installata.
👩‍💼
VUOI IL MIGLIOR PREZZO?
Frida
Responsabile vendite 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

NWIO-01 / Famiglia di bus di distribuzione AC 800M
NWIO-01 64168533

Dati identificativi in ​​sintesi

Il manuale dell'ABB AC 800M DriveBus identifica NWIO-01 come un'unità opzionale di I/O digitale Watchdog con due ingressi digitali e due uscite digitali. Il watchdog supervisiona il software applicativo CI858, la comunicazione a doppia porta con memoria, il sistema operativo CI858 e la comunicazione ad anello I/O ottico.

SERIE DI MODELLINWIO-01
ARTICOLO / RIFERIMENTO64168533
INTERFACCIA DI SISTEMAAC 800M DriveBus / CI858
DOCUMENTOVERIFICARE I DATI ESATTI
Verifica di riferimento esattaPrima di ordinare, verificare che la marcatura NWIO-01 64168533, la selezione della tensione di ingresso, il cablaggio I/O e la configurazione installata del bus di controllo CA 800M / CI858 corrispondano esattamente a quelli indicati.
INFORMAZIONI GENERALI −
MarcaABB
Riferimento completoNWIO-01 64168533
Tipo di prodottoUnità opzionale Watchdog e I/O digitali
Ingressi digitali2 · 24 V CC o 115/230 V CA
Uscite digitali2 · DO2 selezionabile per il funzionamento watchdog
supervisione da parte di un organismo di controlloAnello software e I/O ottico CI858
Blocchi funzionaliNWIO1DI e NWIO1DO
costante di tempo WatchdogImpostazione di fabbrica 1 s · 0,2 s con ponticello X1
IDENTIFICAZIONE E COMPATIBILITÀ ＋

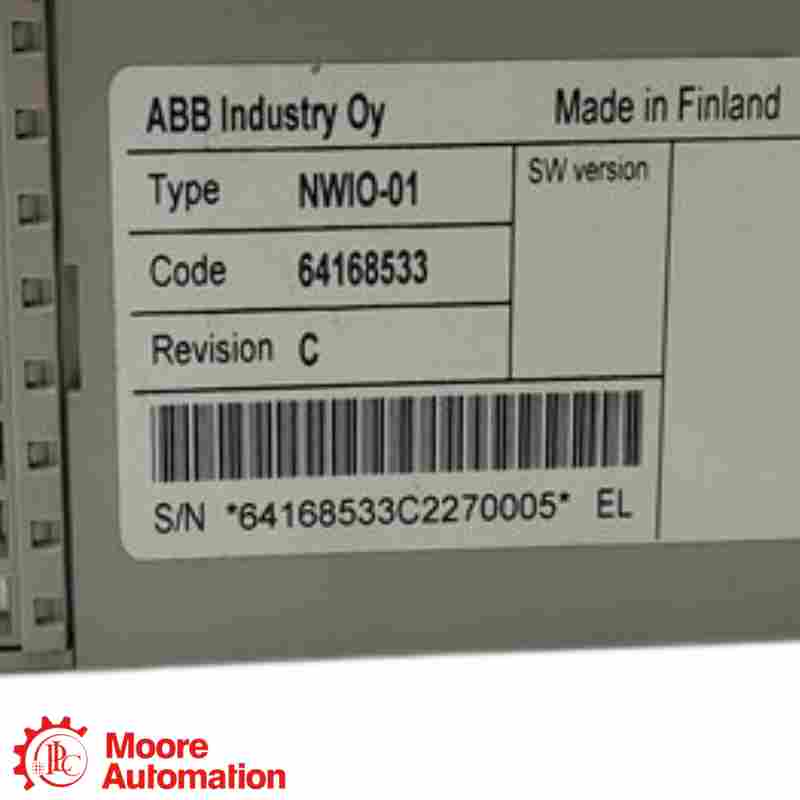

Etichetta la provaMarcatura completa NWIO-01 64168533 come fornito
Evidenza del sistemaInstallazione di AC 800M DriveBus / CI858 e configurazione ad anello I/O ottico.
Limite di sostituzioneNon sostituire senza aver prima effettuato la marcatura completa, la selezione dell'ingresso, il cablaggio I/O e la conferma del sistema.
INSTALLAZIONE E ORDINAZIONE ＋
Prima di ordinare o sostituire il componente, fornire le marcature complete, le fotografie della targhetta identificativa, la quantità, la selezione della tensione di ingresso, il cablaggio I/O e la configurazione installata dell'unità CA 800M DriveBus / CI858.
Fonte: Il manuale ABB AC 800M DriveBus 2PAA113566-600 documenta le funzioni e la configurazione I/O di NWIO-01; il codice articolo 64168533 deve comunque corrispondere all'etichetta dell'unità fornita.
FAQ

NWIO-01 64168533 Domande frequenti su aspetti tecnici, installazione e ordinazione

Che cos'è un prodotto ABB? NWIO-01 64168533?−

NWIO-01 64168533 Unità opzionale Watchdog e I/O digitale. Il manuale dell'ABB AC 800M DriveBus identifica NWIO-01 come un'unità opzionale Watchdog e I/O digitale con due ingressi digitali e due uscite digitali. Il watchdog supervisiona il software applicativo CI858, la comunicazione a doppia porta con memoria, il sistema operativo CI858 e la comunicazione ad anello I/O ottico.

Come devono essere verificate le marcature per NWIO-01 64168533?＋

NWIO-01 64168533 NWIO-01 è il nome del modello ABB per l'unità Watchdog e I/O. La marcatura dell'articolo fornita, 64168533, deve essere verificata sull'etichetta fisica poiché il manuale ABB 2PAA113566-600 non decodifica tale codice articolo.

Quali canali I/O digitali sono forniti da NWIO-01 64168533?＋

NWIO-01 64168533 Il modello NWIO-01 64168533 offre due ingressi digitali selezionabili tra 24 V CC o 115/230 V CA e due uscite digitali.

Su cosa vigila l'organismo di controllo? NWIO-01 64168533?＋

NWIO-01 64168533 Il watchdog supervisiona il programma applicativo CI858, la comunicazione a doppia porta di memoria, il sistema operativo CI858 e la comunicazione sull'anello I/O ottico.

Come viene configurata l'uscita digitale DO2 su NWIO-01 64168533?＋

NWIO-01 64168533 DO2 può funzionare come una normale uscita digitale controllata via software o come uscita watchdog. Prima della sostituzione, verificare l'impostazione dell'interruttore a slitta superiore e il segnale WD_SEL.

Quali blocchi funzione operano NWIO-01 64168533?＋

NWIO-01 64168533 NWIO1DI legge gli ingressi digitali e lo stato del watchdog; NWIO1DO scrive le uscite digitali e seleziona la modalità operativa DO2.

Cosa bisogna confermare prima di ordinare NWIO-01 64168533?＋

NWIO-01 64168533 Fornire l'etichetta completa NWIO-01 64168533, la quantità, fotografie chiare della targhetta, la selezione della tensione di ingresso, il cablaggio I/O, l'impostazione del watchdog e la configurazione installata di AC 800M DriveBus / CI858.

CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma il tuo riferimento NWIO-01 64168533 con Frida

Condividi il modello completo e i dettagli dell'applicazione per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO
DOCUMENTAZIONE UFFICIALE ABB

Informazioni sul prodotto per
NWIO-01 64168533

Il manuale ABB 2PAA113566-600 identifica NWIO-01 e ne documenta le funzioni, ma il codice articolo esatto fornito, 64168533, non è elencato in tale manuale pubblico.

Documentazione ufficiale ABB

Consultare il manuale ABB 2PAA113566-600 per il riferimento funzionale di NWIO-01 e verificare che l'etichetta NWIO-01 64168533 e la configurazione installata corrispondano a quelle riportate.

IL PDF UFFICIALE ESATTO NON È LINKATO

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

RELAZIONE I/O DEL BUS DI AZIONAMENTO ABB AC 800M

Come si inserisce NWIO-01 64168533 nell'anello I/O di AC 800M DriveBus

ABB è il marchio; Bus di azionamento AC 800M è il sistema di I/O; e NWIO-01 64168533 è il riferimento completo dell'unità opzionale fornita.

ABB · MARCA
Sistema I/O AC 800M DriveBusSISTEMA · UNITÀ I/O
INGRESSI DIGITALI

Selezione di input digitale

Verificare se ciascun ingresso è configurato per 24 V CC o 115/230 V CA e far corrispondere il cablaggio sul campo all'unità installata.

USCITE DIGITALI

Uscita e modalità watchdog

Il manuale dell'ABB AC 800M DriveBus identifica NWIO-01 come un'unità opzionale di I/O digitale Watchdog con due ingressi digitali e due uscite digitali. Il watchdog supervisiona il software applicativo CI858, la comunicazione a doppia porta con memoria, il sistema operativo CI858 e la comunicazione ad anello I/O ottico.

CONTROLLO E INSTALLAZIONE

Verifica dell'integrazione del sistema

Verificare la configurazione dell'applicazione CI858, la comunicazione a doppia porta con memoria, la connessione ad anello I/O ottico, i blocchi funzione NWIO1DI / NWIO1DO e la selezione del watchdog DO2.

Relazione di sistema: L'etichetta NWIO-01 64168533 completa, la selezione della tensione di ingresso, il cablaggio degli I/O digitali, l'impostazione del watchdog DO2 e la configurazione installata del bus di controllo CA 800M / CI858 devono corrispondere.
AMBITI DI APPLICAZIONE

Istruzioni per l'installazione e la verifica del sistema per NWIO-01 64168533

Corrispondenza del sistema DriveBus AC 800MVerificare che l'etichetta ABB completa corrisponda alla configurazione dell'I/O-ring AC 800M DriveBus / CI858 installato prima di effettuare la selezione.
Controllo I/O e watchdogIl manuale dell'ABB AC 800M DriveBus identifica NWIO-01 come un'unità opzionale di I/O digitale Watchdog con due ingressi digitali e due uscite digitali. Il watchdog supervisiona il software applicativo CI858, la comunicazione a doppia porta con memoria, il sistema operativo CI858 e la comunicazione ad anello I/O ottico.
CENTRO APPLICAZIONI NWIO-01 64168533 NWIO-01 · Watchdog e I/O · 64168533
Evidenza della configurazioneUtilizzare esclusivamente i dati corrispondenti alla targhetta identificativa ABB completa installata.
Limite di sostituzioneNon effettuare la sostituzione finché l'etichetta completa, la selezione degli ingressi, il cablaggio I/O, la modalità watchdog DO2 e la configurazione installata di AC 800M DriveBus / CI858 non corrispondono.
