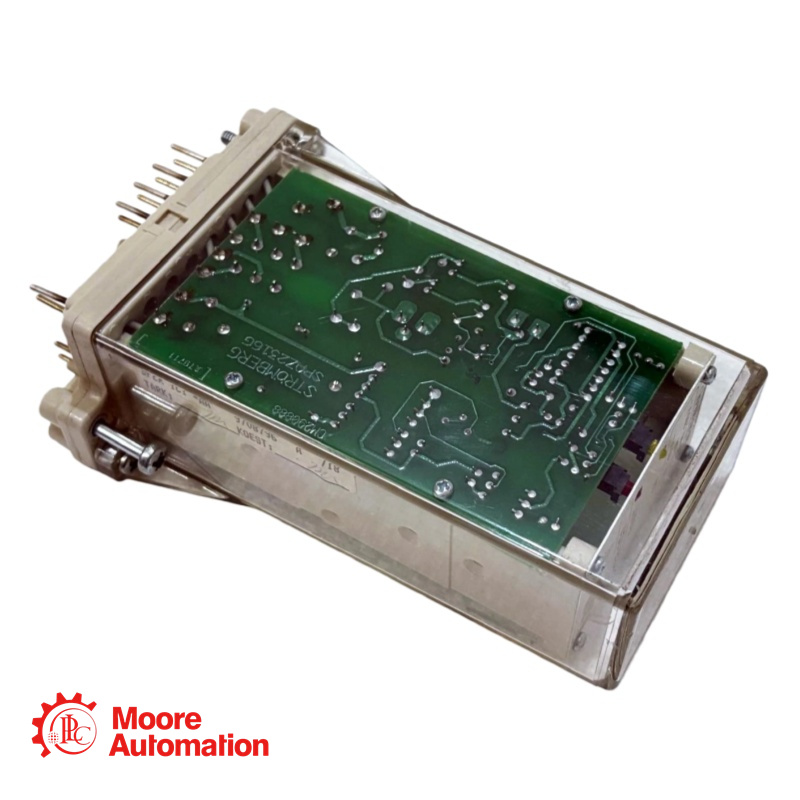

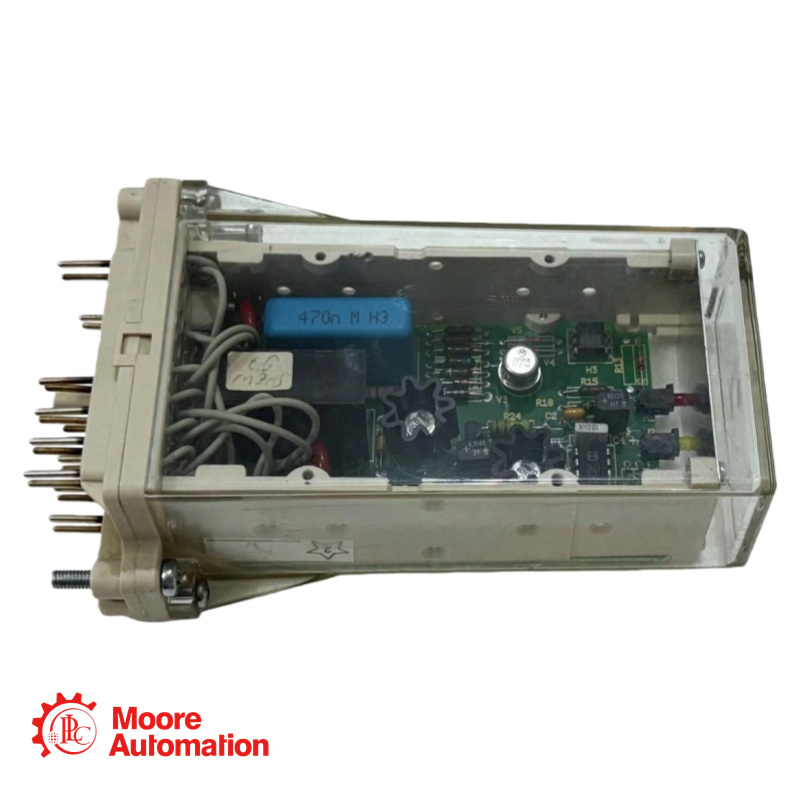

Relè di supervisione del circuito di sgancio ABB Sper 1C1-AAJ

Descrizioneione

Il relè di supervisione del circuito di interruzione Sper 1C1-AAJ Viene utilizzato per la supervisione di circuiti di controllo importanti, come i circuiti di controllo di interruttori e sezionatori e i circuiti di segnalazione negli impianti elettrici di potenza. Generalmente, è necessario un relè di supervisione per circuito da supervisionare. Se si devono supervisionare più rami di un circuito, è possibile collegare il numero necessario di relè allo stesso circuito di controllo.

Parametri

Tensione del circuito monitorato: 40-265 V cc
Corrente di misura: 1,5 mA, tip.
Tensione residua minima sul circuito monitorato: >40 V cc
Tensione e corrente di alimentazione ausiliaria:
tensione nominale Un:48/60/110/220 V cc
tensione di funzionamento: 40-265 V cc
Assorbimento di corrente, tipico: 7 mA

Domande frequenti

D: Che cosa è un Sper 1C1-AAJ davvero?
R: Il relè Sper 1C1-AAJ è progettato meccanicamente per adattarsi al sistema COMBIFLEX. L'intervallo di tensione di alimentazione del relè è 40-265 V CC.
D: Quanta corrente ha un Sper 1C1-AAJ utilizzo?
R: Il relè di supervisione può essere collegato per ricevere la tensione di alimentazione dal circuito di controllo monitorato, tramite i cavi di collegamento del circuito di pilotaggio. A condizione, tuttavia, che la bobina di controllo del circuito monitorato non sia influenzata dall'aumento di corrente assorbita di circa 7-16 mA, a seconda del tipo di relè di supervisione, e che la tensione residua sul circuito monitorato sia superiore a 40 V cc.
D: In quali applicazioni è Sper 1C1-AAJ tipicamente utilizzato?
A:Viene utilizzato per supervisionare i circuiti di controllo degli interruttori automatici, i circuiti di controllo dei sezionatori e i circuiti di segnalazione negli impianti elettrici e nelle sottostazioni.
