ABB ↗BASE TERMINALE AC500 V2

BASE TERMINALE CPU AC500 V2

TB541-ETH

1SAP114100R0270

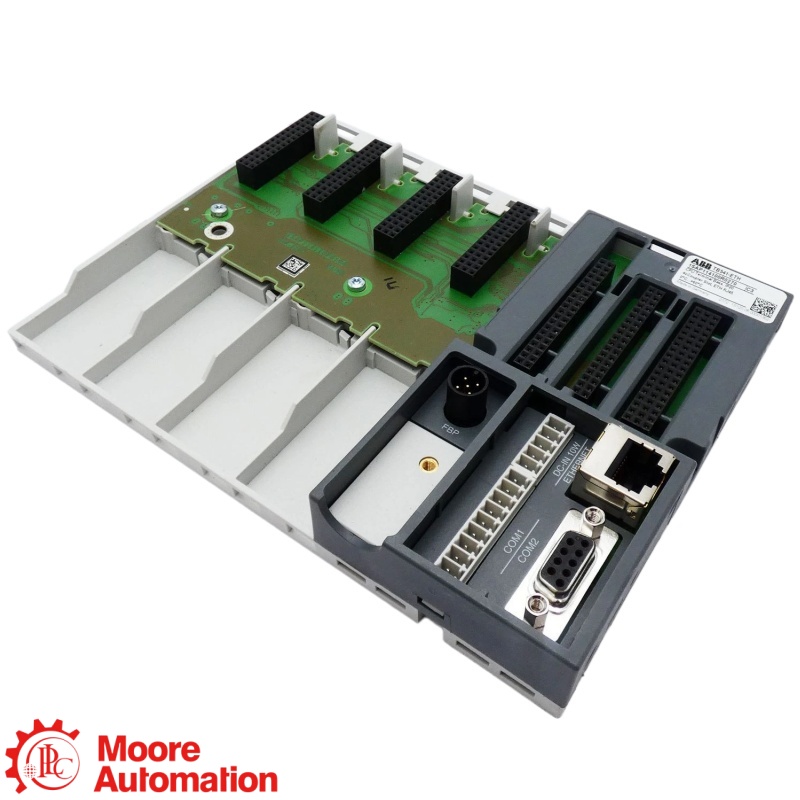

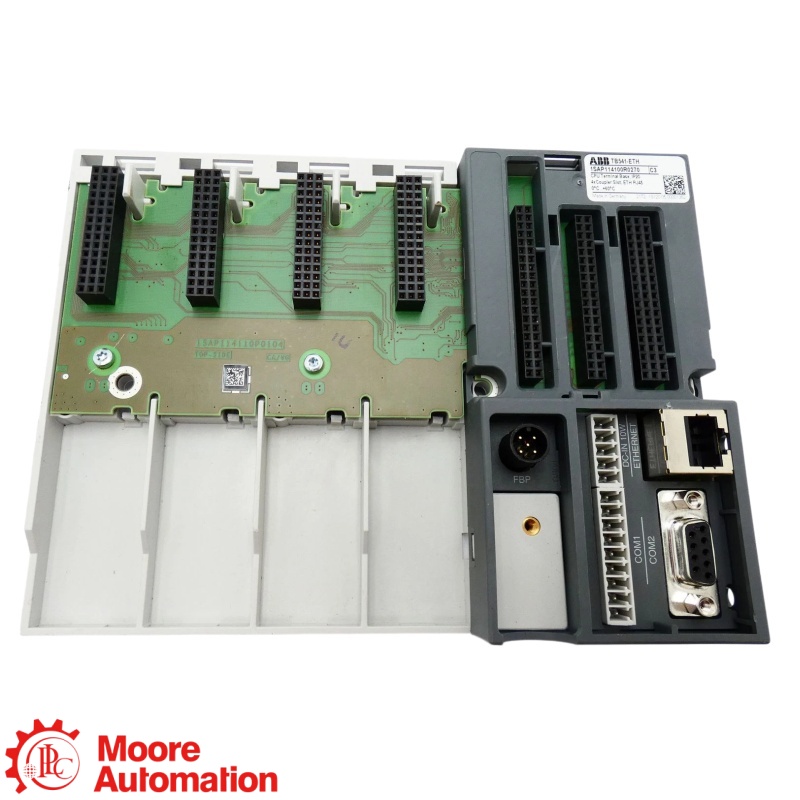

Base terminale CPU · 1 slot processore · 4 slot per moduli di comunicazione · Ethernet RJ45 · COM1, COM2, FBP e bus I/O.

RUOLO DEL PRODOTTO

TB541-ETH La base terminale ABB AC500 V2 ospita un processore compatibile e quattro moduli di comunicazione, gestendo al contempo connessioni Ethernet, seriali, FBP e bus I/O.

NOTA DI CONFIGURAZIONE

Conferma il numero d'ordine 1SAP114100R0270, il suffisso dell'ordine del processore AC500 installato, il tipo di base Ethernet rispetto ad ARCNET, il cablaggio a 24 V CC, la disposizione del modulo di comunicazione e la stazione S500 collegata prima della sostituzione.

👩‍💼

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆

E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275

SUDDIVISIONE DEL NUMERO D'ORDINE

Come è strutturato il riferimento della base terminale TB541-ETH

TB541

Famiglia di moduliFamiglia di basi terminali

ETH

Connessione di reteConnettore Ethernet RJ45

1SAP114100R0270

Numero d'ordine ABBRiferimento completo all'articolo

DATI DI RIFERIMENTO DEL PRODUTTORE VERIFICATI

Specifiche tecniche

ABB TB541-ETH ↗

TB541-ETH

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

SLOT CPU1 processore

SLOT COMUNICAZIONE4 moduli

RETE1 × Ethernet RJ45

PESOCirca 250 g

Sviluppo della configurazione

Confermare il numero d'ordine ABB completo, il processore AC500 compatibile, il tipo di base Ethernet, l'alimentazione a 24 V CC, i moduli di comunicazione e la configurazione del bus I/O S500.

Informazioni generali−

MarcaABB

ModelloTB541-ETH

Numero d'ordine1SAP114100R0270

Tipo di prodottoBase terminale CPU AC500 V2

Famiglia di prodottiAC500 V2

Espansione supportataFino a 10 moduli I/O S500, nel rispetto dei limiti della CPU e del sistema.

CPU e interfacce di rete+

Interfaccia di rete1 × Ethernet RJ45 dalla CPU compatibile installata

Slot per processore1 modulo processore AC500 V2

Slot per moduli di comunicazione4

Interfacce processore-moduloBus I/O, COM1, COM2 e FBP

Interfacce serialiCOM1 e COM2, utilizzate in base alla CPU installata

Ordini CPU compatibiliPM57x-ETH, PM58x-ETH e PM59x-ETH con suffisso d'ordine R0271

Fase del ciclo di vitaClassico; sconsigliato per la progettazione di nuove installazioni.

Base del terminal e ampliamento+

Slot per moduli processore1

Slot per moduli di comunicazione4

Espansione I/O S500Fino a 10 moduli entro i limiti del sistema ABB

Connessione Ethernet1 × RJ45; il tipo di rete deve corrispondere al processore

Interfacce terminale-baseBus I/O, COM1, COM2 e FBP

Peso nettoCirca 250 g senza modulo processore

Protezione contro l'ingresso di agenti esterniGrado di protezione IP20 quando completamente assemblato e con gli slot non utilizzati coperti.

Alimentazione e installazione+

Tensione di alimentazione24 V CC (-15%, +20%)

Consumo massimo di corrente0,6 A, inclusi processore, moduli di comunicazione e alimentazione del bus I/O.

Integrale di fusione del fusibileMinimo 1 A²s

Corrente di picco in entrata55 A; dipende dalla configurazione installata

Posizione di montaggioOrizzontale o verticale

Temperatura di esercizioDa 0 a +60 °C in orizzontale; da 0 a +40 °C in verticale con declassamento specificato

Montaggio meccanicoMontaggio su guida DIN da 35 mm o con viti M4 tramite accessorio TA526.

Compatibilità e limiti di installazione+

Protezione degli slot non utilizzatiCoprire gli slot di comunicazione non utilizzati con moduli fittizi TA524 per mantenere IP20

Accoppiamento CPU/baseI suffissi degli ordini Ethernet CPU e TB5x1-ETH devono corrispondere alle regole di compatibilità ABB.

Restrizione PM591-2ETHIl PM591-2ETH richiede il TB523-2ETH, non il TB541-ETH

Controllo sostitutivoVerificare il processore, il tipo di base, il numero d'ordine, il cablaggio e la disposizione dei moduli prima dell'accensione.

Fonte: scheda tecnica ABB TB511/TB541, revisione 14, e pagina prodotto ABB per il codice ordine 1SAP114100R0270. I valori si applicano alle condizioni operative e di compatibilità dichiarate da ABB.

FAQ

Domande più frequenti poste dagli acquirenti

Quale funzione svolge? TB541-ETH Eseguire in una stazione AC500 V2?+

TB541-ETH È la base terminale fisica ed elettrica per un processore AC500 V2 e fino a quattro moduli di comunicazione plug-in. Gestisce le connessioni Ethernet RJ45, COM1, COM2, FBP e bus I/O S500 del processore, pertanto deve essere abbinata a un processore Ethernet compatibile e al corretto cablaggio a 24 V CC.

È TB541-ETH Si tratta di un controller o di uno switch Ethernet?+

NO. TB541-ETH Si tratta di una base terminale, non di un controller di rete autonomo. La sua connessione RJ45 espone l'interfaccia Ethernet del processore AC500 compatibile installato; il modello del processore, il tipo di rete e il suffisso dell'ordine devono corrispondere alla configurazione TB5x1-ETH.

Quali moduli processore possono essere abbinati con TB541-ETH?+

TB541-ETH Supporta le famiglie di processori PM57x-ETH, PM58x-ETH e PM59x-ETH documentate da ABB, con numeri d'ordine che terminano con R0271. L'ordine base deve essere 1SAP114100R0270; il PM591-2ETH è escluso perché tale processore richiede il TB523-2ETH.

Quanti moduli di comunicazione sono compatibili? TB541-ETH?+

TB541-ETH Fornisce quattro slot per moduli di comunicazione oltre a uno slot per processore. I moduli selezionati devono essere supportati dalla CPU installata e dal budget di potenza totale, e ogni slot di comunicazione non utilizzato deve essere dotato di un coperchio fittizio TA524 per mantenere la protezione IP20.

Potere TB541-ETH È possibile collegare direttamente i moduli I/O dell'S500?+

SÌ. TB541-ETH Trasmette il bus I/O del processore AC500 a una stazione S500 collegata e può supportare fino a 10 moduli I/O entro i limiti del sistema ABB. Il firmware del processore installato, la capacità di alimentazione a 24 V CC, la combinazione dei moduli e la riduzione di potenza dovuta alle condizioni ambientali devono consentire la configurazione finale.

Qual è la differenza tra TB541-ETH e TB541-ETH-XC?+

TB541-ETHIl modello TB541-ETH-XC, codice 1SAP114100R0270, è la base terminale standard AC500 V2; il modello TB541-ETH-XC, codice 1SAP314100R0270, è la versione per condizioni estreme. Entrambi i modelli condividono la stessa funzione di slot, ma la qualificazione ambientale e la selezione del processore standard/XC compatibile devono essere compatibili con l'installazione.

È TB541-ETH Consigliato per la progettazione di un nuovo sistema di controllo?+

ABB elenca TB541-ETH nella fase del ciclo di vita Classic. Rimane una base terminale di servizio e sostituzione per i sistemi AC500 V2 installati, ma ABB non raccomanda questa configurazione per la pianificazione e la messa in servizio di una nuova installazione.

Cosa bisogna confermare prima della sostituzione TB541-ETH?+

Prima dell'installazione TB541-ETH, verificare il numero d'ordine 1SAP114100R0270, la famiglia di processori e il suffisso d'ordine R0271, la rete Ethernet anziché ARCNET, la configurazione di comunicazione a quattro slot, la disposizione del bus I/O S500, la polarità e il budget di potenza a 24 V CC, l'orientamento di montaggio e i coperchi dello slot TA524 richiesti.

CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma la configurazione della tua base terminale TB541-ETH con Frida

Si prega di fornire il numero d'ordine completo, il processore AC500 installato, il tipo di base Ethernet/ARCNET, i moduli di comunicazione e la configurazione I/O S500 per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO

✉ sales5@mooreplc.com ◉ +86 153 5940 8275

SCHEDA TECNICA UFFICIALE

Informazioni sul prodotto ABB TB541-ETH

Dati tecnici e di prodotto ufficiali ABB per la base terminale TB541-ETH AC500 V2, codice d'ordine completo 1SAP114100R0270.

Dati tecnici del modello TB541-ETH

ABB descrive il TB541-ETH come una base terminale AC500 V2 con uno slot per processore, quattro slot per moduli di comunicazione, una connessione Ethernet RJ45 e interfacce bus I/O COM1, COM2, FBP e S500. Il peso netto è di circa 250 g senza processore.

SCHEDA TECNICA UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità, il processore installato, la configurazione del modulo di comunicazione e la tua domanda tecnica o di acquisto.

✉ EMAILsales5@mooreplc.com ◉ WHATSAPP+86 153 5940 8275

Fonte: pagina ufficiale del prodotto ABB TB541-ETH e scheda tecnica TB511/TB541 revisione 14 per il numero d'ordine 1SAP114100R0270.

RELAZIONE DI SISTEMA AC500 V2

Come il TB541-ETH si integra nel sistema ABB AC500 V2

ABB ↗ è il marchio, AC500 V2 è la piattaforma di automazione, TB541-ETH è il modello completo di terminale base, CPU terminale base è il tipo di prodotto e 1SAP114100R0270 è la configurazione d'ordine esatta utilizzata con processori Ethernet e moduli I/O S500 compatibili.

MARCHIO / PIATTAFORMAABB AC500 V2

→

MODELLO COMPLETOTB541-ETH

→

CONFIGURAZIONE / SISTEMABase terminale ETH · 1SAP114100R0270

Connessione del processore

Un modulo processore AC500 V2 compatibile.

Interfaccia di rete

Una connessione Ethernet RJ45 dal processore compatibile installato.

Slot di comunicazione

Quattro slot per moduli di comunicazione a innesto.

Espansione S500

Connessione bus I/O per un massimo di 10 moduli S500 entro i limiti del sistema ABB.

APPLICAZIONI DI SISTEMA

Dove si inserisce il TB541-ETH in un armadio AC500 V2

Base terminale CPU

Consente di montare un processore AC500 V2 compatibile e di distribuire le relative connessioni di base.

Capacità del modulo di comunicazione

Fornisce quattro slot per moduli di comunicazione compatibili con la CPU.

FONDAMENTO DEL SISTEMATB541-ETHAC500 V2

Interfacce Ethernet e seriali

Fornisce un punto di connessione Ethernet RJ45, COM1, COM2 e FBP utilizzati dalla CPU installata.

Compatibilità di sostituzione

Richiede l'esatto ordine base Ethernet, un processore R0271 compatibile e il corretto cablaggio del modulo/alimentazione a 24 V CC.
