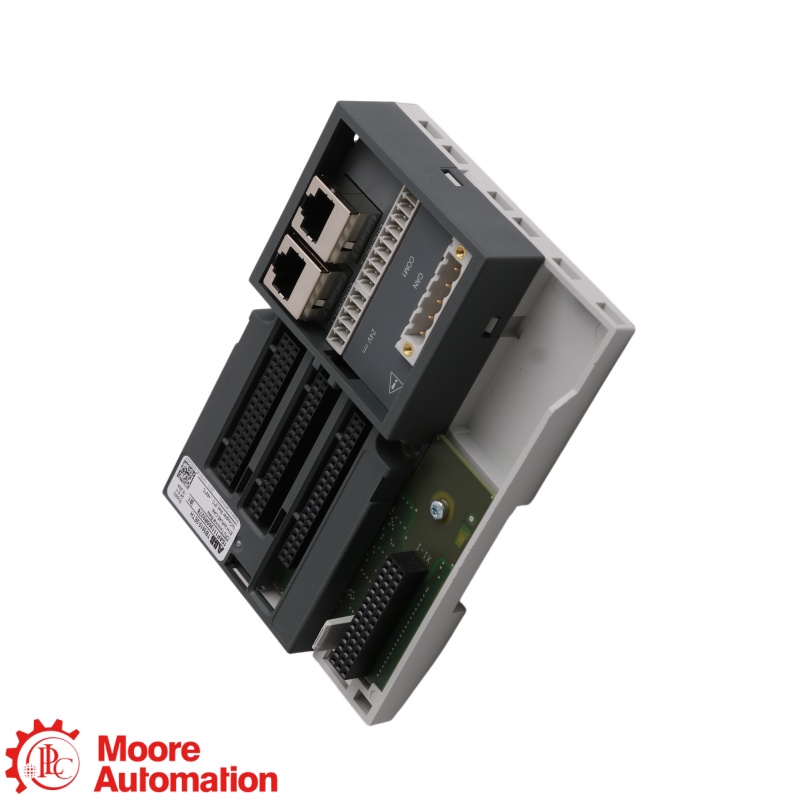

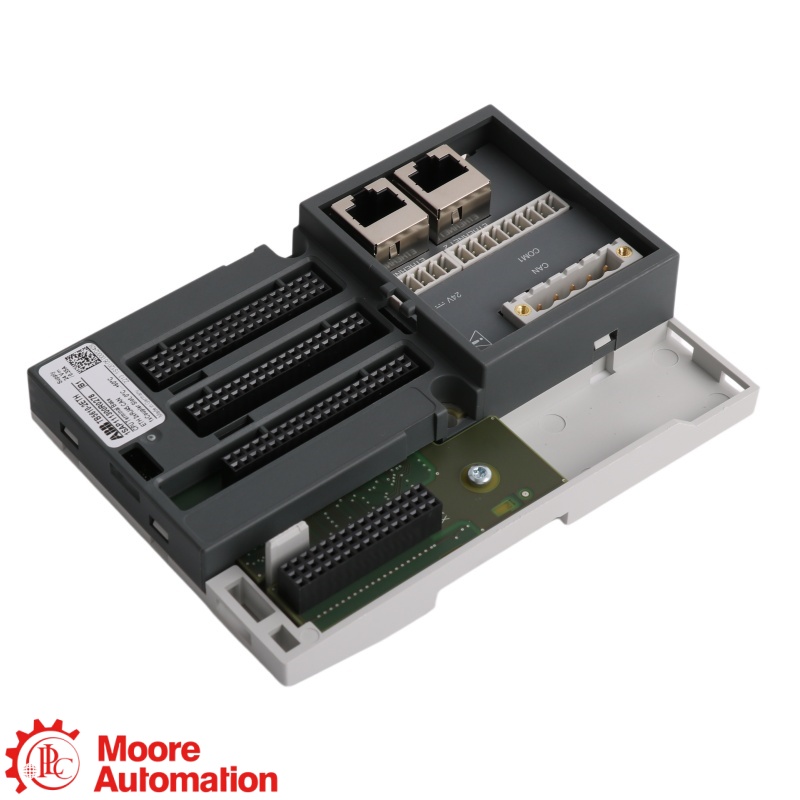

ABB ↗BASE TERMINALE AC500 V3

BASE TERMINALE CPU AC500 V3

TB561-ETH

1SAP111300R0278

Titolo della pagina TB561-ETH · Modello specifico ABB TB5610-2ETH · 1 slot processore · 1 slot di comunicazione · 2 Ethernet RJ45 · CAN · COM1 · Bus I/O.

RUOLO DEL PRODOTTO

TB561-ETH Il titolo della pagina qui utilizzato si riferisce alla specifica base terminale TB5610-2ETH di ABB, che ospita un processore PM56xx-2ETH e un modulo di comunicazione, gestendo al contempo i bus ETH1, ETH2, CAN, COM1 e S500 I/O.

NOTA DI CONFIGURAZIONE

Confermare il modello specifico di ABB TB5610-2ETH, numero d'ordine 1SAP111300R0278Compatibilità con il processore PM56xx-2ETH, cablaggio a 24 V CC, configurazione a due reti, terminali CAN/COM1 e stazione S500 collegata prima della sostituzione.

👩‍💼

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆

E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275

SUDDIVISIONE DEL NUMERO D'ORDINE

Come il modello TB561-ETH corrisponde al modello ABB TB5610-2ETH

TB561

Famiglia di moduliFamiglia di titoli di pagina

ETH

Variante della pagina EthernetModello specifico: TB5610-2ETH

1SAP111300R0278

Numero d'ordine ABBRiferimento completo all'articolo

DATI DI RIFERIMENTO DEL PRODUTTORE VERIFICATI

Specifiche tecniche

ABB TB561-ETH ↗

TB561-ETH

Dati tecnici in sintesi

Fai clic su “+” per visualizzare ulteriori specifiche.

MODELLO UFFICIALETB5610-2ETH

ETHERNET2 × RJ45

SLOT COMMERCIALE1 modulo

PESOCirca 180 g

Sviluppo della configurazione

Confermare che il riferimento di pagina TB561-ETH corrisponda a TB5610-2ETH, ordinare 1SAP111300R0278, quindi verificare il processore PM56xx-2ETH, le due sottoreti Ethernet, il cablaggio CAN/COM1 e il layout I/O S500.

Informazioni generali−

MarcaABB

ModelloTB561-ETH

Numero d'ordine1SAP111300R0278

Tipo di prodottoBase terminale CPU AC500 V3

Famiglia di prodottiAC500 V3 / TB56xx-2ETH

Espansione supportataFino a 10 moduli I/O S500 tramite il processore PM56xx-2ETH installato

Modello ufficiale e interfacce del processore+

Titolo della pagina / Modello ABBTB561-ETH / TB5610-2ETH

Slot per processore1 modulo processore PM56xx-2ETH

Slot per modulo di comunicazione1

Interfacce processore-moduloBus I/O, ETH1, ETH2, CAN e COM1

Connessioni Ethernet2 × RJ45 su reti configurabili separate

Connessione CAN1 connettore rimovibile a 5 pin per il CAN integrato del processore

Fase del ciclo di vitaAttivo

Base del terminal e ampliamento+

Slot per moduli processore1

Slot per moduli di comunicazione1; può anche ospitare un modulo AC500-S

Espansione I/O S500Fino a 10 moduli tramite la CPU PM56xx-2ETH installata

Connessioni EthernetETH1 e ETH2 devono essere configurati in sottoreti diverse

Interfacce terminale-baseBus I/O, ETH1, ETH2, CAN e COM1

Peso nettoCirca 180 g senza modulo processore

controparte XCTB5610-2ETH-XC, ordine 1SAP311300R0278

Alimentazione e installazione+

Collegamento di alimentazione24 V CC tramite una morsettiera a molla rimovibile a 5 pin

Consumo massimo di corrente0,35 A, inclusi processore e moduli di comunicazione installati.

Integrale di fusione del fusibileMinimo 1 A²s

Corrente di picco in entrata55 A; dipende dalla configurazione installata

Posizione di montaggioOrizzontale o verticale

ambiente operativoApplicare i limiti di temperatura e di declassamento del sistema standard ABB AC500

Montaggio meccanicoMontaggio su guida DIN da 35 mm o a vite con accessorio TA526

Compatibilità e limiti di installazione+

Compatibilità del processoreLe basi terminali TB56xx-2ETH sono compatibili solo con i moduli processore PM56xx-2ETH.

Configurazione EthernetETH1 e ETH2 sono interfacce CPU indipendenti e devono utilizzare sottoreti diverse.

Limite del modulo di sicurezzaA ciascuna base terminale può essere collegato un solo modulo AC500-S.

Controllo del connettoreMantenere installato il morsetto CAN anche quando il CAN non viene utilizzato e verificare tutti i cablaggi prima dell'accensione.

Fonte: scheda tecnica della base terminale ABB TB56xx, revisione 14, e pagine di prodotto/assistenza ABB per il modello specifico TB5610-2ETH, codice d'ordine 1SAP111300R0278. I valori si applicano alle condizioni operative e di compatibilità dichiarate da ABB.

FAQ

Domande più frequenti poste dagli acquirenti

Perché questa pagina utilizza TB561-ETH mentre ABB specifica TB5610-2ETH?+

TB561-ETH è il riferimento del titolo della pagina richiesto per questo prodotto, mentre il modello hardware specifico di ABB è TB5610-2ETH, ordine 1SAP111300R0278. Per acquisti, sostituzioni e verifiche di compatibilità è necessario utilizzare il modello completo e il numero d'ordine ufficiale.

Cosa significa lo specifico? TB5610-2ETH base terminale cosa?+

TB5610-2ETHIl modulo TB561-ETH, presentato qui con la denominazione TB561-ETH, è la base AC500 V3 per un processore PM56xx-2ETH e un modulo di comunicazione. Gestisce le connessioni ETH1, ETH2, CAN, COM1 e del bus I/O S500 del processore e pertanto non può funzionare senza un processore compatibile.

Le due porte Ethernet sono attive? TB5610-2ETH un interruttore integrato?+

NO. TB5610-2ETH Espone le due interfacce Ethernet indipendenti integrate nel processore PM56xx-2ETH installato. ETH1 e ETH2 devono essere configurate su sottoreti diverse, quindi non devono essere trattate come due porte di un unico switch non gestito.

Quali processori sono compatibili con il TB561-ETH configurazione della pagina?+

Il dipendente TB5610-2ETH La base è progettata esclusivamente per i moduli processore ABB PM56xx-2ETH, incluse le configurazioni PM5630, PM5650, PM5670, PM5675, PM5680 e PM5685 supportate. La revisione esatta della CPU e la variante standard/XC devono corrispondere all'ordine terminale-base.

Cosa può essere installato nello slot di comunicazione di TB5610-2ETH?+

TB5610-2ETH Fornisce uno slot a innesto per un modulo di comunicazione supportato dal processore o per un modulo AC500-S. È necessario verificare il firmware del modulo, il supporto del processore e il budget di alimentazione a 24 V CC; ABB limita la base del terminale a un solo modulo AC500-S.

A cosa servono le connessioni CAN e COM1 su TB5610-2ETH?+

TB5610-2ETH Fornisce i punti di connessione fisici CAN e COM1 per il processore PM56xx-2ETH installato. Protocollo, velocità di trasmissione e cablaggio vengono configurati nell'applicazione della CPU; il blocco terminale CAN rimovibile deve rimanere installato anche quando l'interfaccia non viene utilizzata.

Quanti moduli I/O S500 possono essere collegati tramite TB5610-2ETH?+

TB5610-2ETH Trasporta il bus I/O del processore PM56xx-2ETH e supporta una stazione AC500 con un massimo di 10 moduli I/O S500. Il numero finale rimane limitato dalla CPU selezionata, dalla compatibilità dei moduli, dal consumo energetico e dalle normative di installazione ABB.

Qual è l'alternativa XC allo specifico TB5610-2ETH modello?+

Lo standard TB5610-2ETH Utilizza l'ordine 1SAP111300R0278; il TB5610-2ETH-XC per condizioni estreme utilizza l'1SAP311300R0278. Entrambi svolgono la stessa funzione di slot, ma il processore installato e la qualificazione ambientale devono corrispondere al sistema standard o XC.

Cosa bisogna confermare prima di sostituire un'unità elencata come TB561-ETH?+

Trattare l'unità come ABB TB5610-2ETH e verificare l'ordine 1SAP111300R0278, la compatibilità del processore PM56xx-2ETH, la versione standard/XC, la configurazione del modulo a uno slot, le sottoreti ETH1/ETH2 separate, il cablaggio CAN e COM1, la polarità a 24 V CC e la disposizione I/O S500 collegata.

CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma la configurazione TB561-ETH / TB5610-2ETH con Frida

Condividi il titolo della pagina TB561-ETH, il modello specifico ABB TB5610-2ETH, il numero d'ordine completo, il processore PM56xx-2ETH installato, la configurazione di rete e il layout I/O S500 per verificare compatibilità, disponibilità e tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO

✉ sales5@mooreplc.com ◉ +86 153 5940 8275

SCHEDA TECNICA UFFICIALE

Informazioni sul prodotto ABB TB561-ETH

Dati tecnici e di prodotto ufficiali ABB per la pagina intitolata TB561-ETH, corrispondenti allo specifico modello di terminale-base AC500 V3 TB5610-2ETH, ordine 1SAP111300R0278.

Dati tecnici del modello TB561-ETH

ABB descrive l'hardware specifico TB5610-2ETH come una base terminale AC500 V3 con uno slot per processore, uno slot per modulo di comunicazione, due connettori Ethernet RJ45, un connettore CAN, COM1 e il bus I/O S500. Il peso netto è di circa 180 g senza processore.

SCHEDA TECNICA UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il titolo della pagina TB561-ETH, il modello ufficiale TB5610-2ETH, la quantità, la configurazione del processore e la tua domanda tecnica o di acquisto.

✉ EMAILsales5@mooreplc.com ◉ WHATSAPP+86 153 5940 8275

Fonte: pagina ufficiale del prodotto ABB TB5610-2ETH e scheda tecnica della base terminale TB56xx, revisione 14, per il numero d'ordine 1SAP111300R0278.

RELAZIONE DI SISTEMA AC500 V3

Come il modello TB561-ETH corrisponde al TB5610-2ETH nel sistema ABB AC500 V3

ABB ↗ è il marchio, AC500 V3 è la piattaforma di automazione, TB561-ETH è il titolo della pagina richiesta, TB5610-2ETH è il modello di terminale specifico di ABB e 1SAP111300R0278 è la configurazione esatta dell'ordine utilizzata con i processori PM56xx-2ETH.

MARCHIO / PIATTAFORMAABB AC500 V3

→

MODELLO COMPLETOTB561-ETH

→

CONFIGURAZIONE / SISTEMATB5610-2ETH · 1SAP111300R0278

Connessione del processore

Un modulo processore PM56xx-2ETH compatibile.

Interfacce Ethernet

Due interfacce RJ45 indipendenti dal processore installato.

Slot di comunicazione

Uno slot per un modulo di comunicazione o AC500-S compatibile.

Espansione S500

Connessione bus I/O per un massimo di 10 moduli S500, nel rispetto dei limiti di processore e potenza.

APPLICAZIONI DI SISTEMA

Dove si posizionano i modelli TB561-ETH / TB5610-2ETH in un armadio AC500 V3

Base terminale AC500 V3

Consente di montare un processore PM56xx-2ETH e di distribuire le relative connessioni di base.

Identità ufficiale del modello

Il titolo della pagina TB561-ETH si riferisce specificamente a TB5610-2ETH, ordine 1SAP111300R0278.

FONDAMENTO DEL SISTEMATB561-ETHAC500 V3

Interfacce Ethernet indipendenti

ETH1 e ETH2 sono interfacce PM56xx-2ETH separate e richiedono sottoreti diverse.

CAN, COM1 e bus I/O

Instrada le connessioni CAN, seriale COM1 e bus I/O S500 del processore installato.
