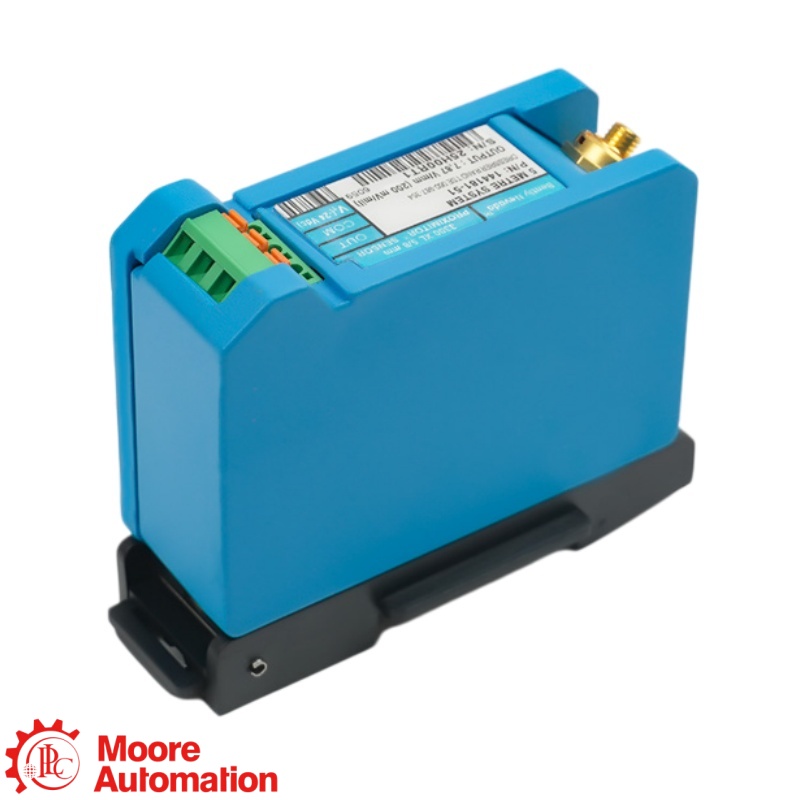

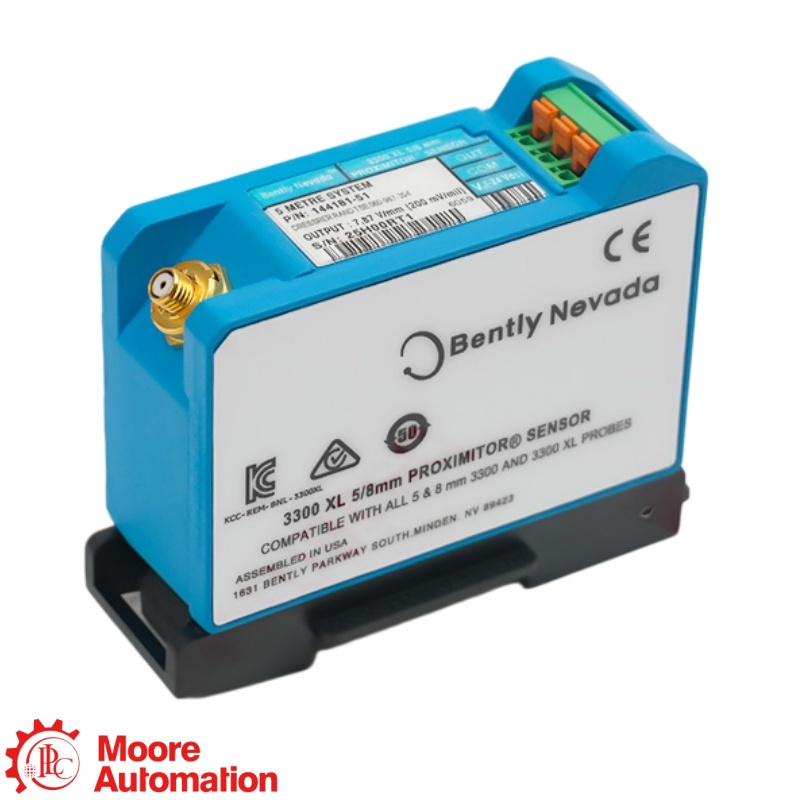

Sensore di prossimità Bently Nevada 144181-51-05 3300 XL

144181-51-05 Si tratta di un riferimento storico di Bently Nevada per un sensore di prossimità 3300 XL che alimenta e condiziona un sistema di sonde a correnti parassite compatibile. La sua configurazione con montaggio su guida DIN da 5,0 m produce un segnale di 200 mV/mil per un canale compatibile di protezione dei macchinari o di monitoraggio delle condizioni.

144181-51-05 utilizza un riferimento di base obsoleto, mentre i dati di ordinazione attuali di Baker Hughes elencano la configurazione equivalente da 5,0 m con montaggio su guida DIN e omologazione multipla nella famiglia 330180. La sostituzione deve essere basata sulla targhetta completa, sul connettore e sulle marcature di omologazione, piuttosto che sui soli suffissi condivisi.

144181-51-05 Deve essere utilizzato con una sonda Bently Nevada da 5 mm o 8 mm compatibile e con un cavo di prolunga la cui lunghezza elettrica complessiva sia pari a 5,0 m. Una lunghezza totale diversa modifica il sistema calibrato e non costituisce una valida sostituzione diretta.

144181-51-05 È identificata come una configurazione per montaggio su guida DIN, quindi una versione per montaggio a pannello non è un sostituto meccanico diretto. Il metodo di montaggio, i terminali di cablaggio, l'ingresso del monitor e gli spazi liberi all'interno del contenitore devono essere tutti verificati prima di cambiare versione.

144181-51-05 Il dispositivo presenta la configurazione di approvazione multipla -05 associata alle marcature CSA, ATEX e IECEx nei dati di famiglia attuali. La classificazione dell'area pericolosa installata, la disposizione delle barriere e le marcature esatte dell'etichetta devono ancora essere verificate per il sito di destinazione.

144181-51-05 Richiede un'alimentazione compatibile a -24 V CC, normalmente compresa tra -17,5 e -26 V CC senza barriere, e un canale di monitoraggio progettato per l'uscita a 200 mV/mil. La polarità della sonda, il cablaggio comune, il percorso della schermatura del cavo e qualsiasi barriera di sicurezza devono corrispondere al sistema esistente.

144181-51-05 Il preventivo deve includere il riferimento completo della targhetta, foto chiare dell'etichetta e dei terminali, quantità, destinazione, numero della sonda installata e del cavo di prolunga, lunghezza totale del sistema, modello del monitor, stile di montaggio e requisiti per aree a rischio di esplosione. Questi dettagli consentono di verificare il riferimento precedente e la compatibilità del ricambio.
