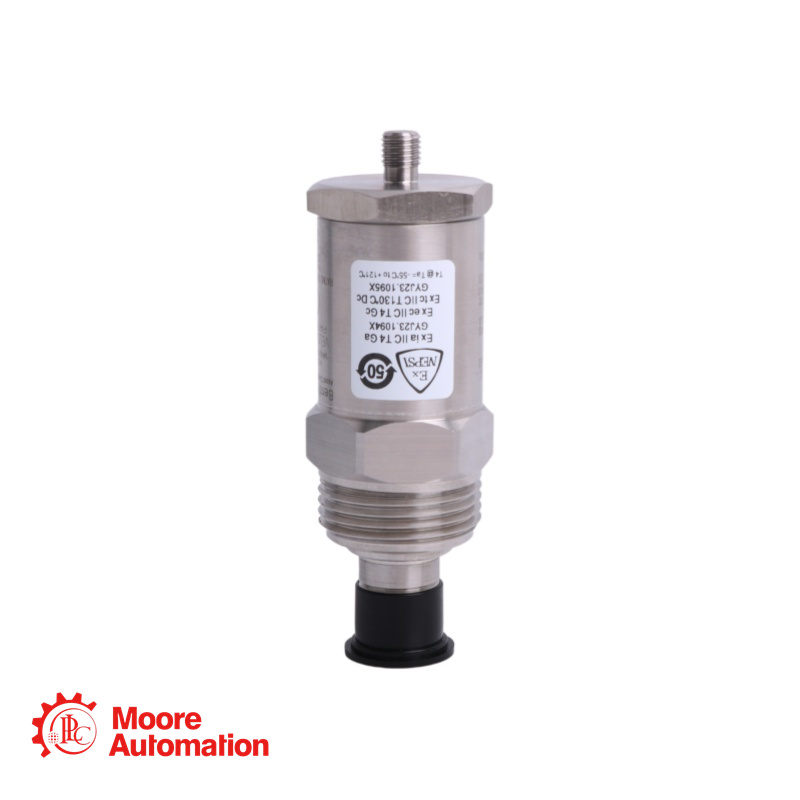

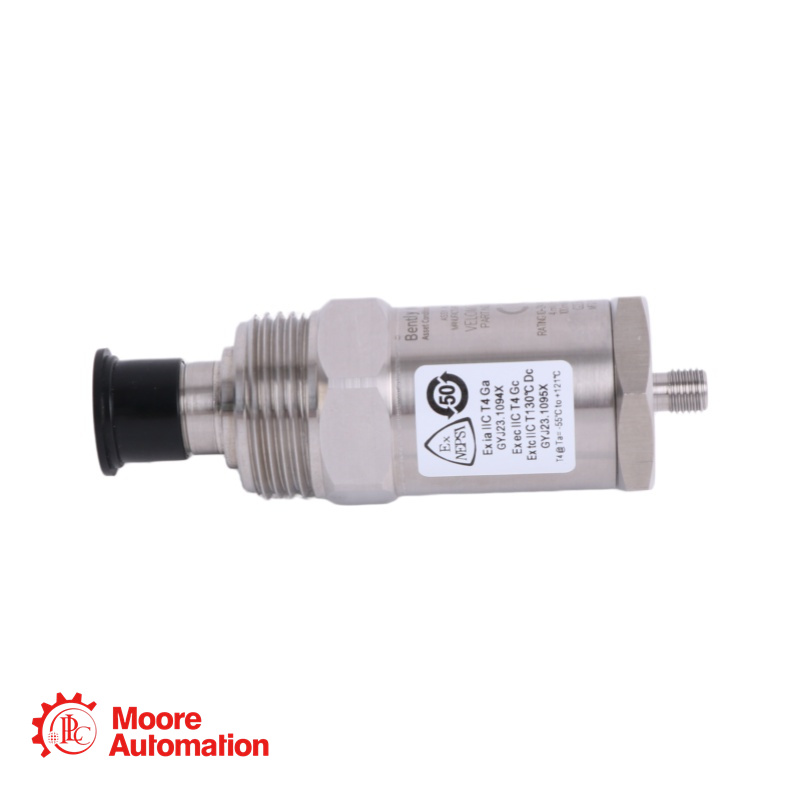

Trasduttore CT Velomitor Bently Nevada 190501-12-00-02

Come ottenere un preventivo? Contattaci tramite i recapiti riportati di seguito:

190501-12-00-02 Panoramica

IL 190501-12-00-02 Il trasduttore di velocità Velomitor CT è una versione a bassa frequenza del sensore di velocità piezoelettrico Velomitor standard. È progettato specificamente per misurare la velocità di vibrazione dell'involucro delle ventole delle torri di raffreddamento e degli scambiatori di calore ad aria che operano a velocità pari o superiori a 90 giri/min (tipicamente da 100 a 300 giri/min).
IL 190501-12-00-02 Il trasduttore CT Velomitor è in grado di misurare le ampiezze di vibrazione a queste frequenze, nonché le frequenze di vibrazione generate dal motore della ventola e dal riduttore di velocità.

190501-12-00-02 Parametri

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Sensibilità: 3,94 mV/mm/s (100 mV/in/s) ±5%
Risposta in frequenza:
Da 3,0 Hz a 900 Hz (da 180 a 54.000 cpm) ±1,0 dB
Da 1,5 Hz a 1,0 kHz (da 90 a 60.000 cpm) ±3,0 dB
Intervallo di velocità: 63,5 mm/s pk (2,5 in/s pk)
Temperatura di esercizio: da -40 °C a +85 °C (da -40 °F a +185 °F)
Temperatura di conservazione: da -40 °C a +100 °C (da -40 °F a +212 °F)
Tensione di polarizzazione in uscita: 10,1 Vdc ± 1,0 Vdc (Pin A riferito al Pin B)
Materiale della cassa: acciaio inossidabile 316L
Connettore: 2 pin in acciaio inossidabile 316L MIL-C-5015, montaggio superiore
Coppia di serraggio: 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

Domande frequenti (FAQ) relative al codice 190501-12-00-02

1. Qual è l'applicazione principale del trasduttore TC Velomitor?

È specificamente progettato per misurare la velocità di vibrazione dell'involucro delle ventole delle torri di raffreddamento e degli scambiatori di calore ad aria che operano a velocità pari o superiori a 90 giri/min (tipicamente da 100 a 300 giri/min). Può anche misurare le frequenze di vibrazione generate dal motore della ventola e dal riduttore di velocità.

2. Che cosa significa l'opzione di approvazione dell'agenzia "-02"?

L'opzione "-02" indica che questo trasduttore possiede diverse certificazioni per aree pericolose, tra cui CSA/NRTL/C per installazioni nordamericane (Classe I, Divisione I) e ATEX/IECEx per uso internazionale (Classe I, Zona 0/1). È approvato per applicazioni intrinsecamente sicure (Ex ia) e non incendiarie (Ex ec).

3. Qual è la coppia di serraggio corretta per questo trasduttore?

La coppia di serraggio consigliata è di 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf). Una coppia di serraggio corretta è fondamentale per garantire misurazioni accurate e prevenire danni al trasduttore o alla macchina.

4. Che tipo di connettore utilizza questo trasduttore?

Utilizza un robusto connettore a 2 pin in acciaio inossidabile 316L MIL-C-5015 montato sulla parte superiore (opzione di connessione "00"). La piedinatura è: Pin A (alimentazione/segnale positivo), Pin B (comune) e massa del contenitore..

5. Qual è la lunghezza massima consigliata del cavo?

La lunghezza massima del cavo con codice articolo 02173006 è di 305 metri (1.000 piedi) senza degrado del segnale. Tuttavia, la lunghezza massima continua del cavo disponibile è di 91,44 m (300 piedi); lunghezze maggiori richiedono giunzioni o connettori.

6.Qual è l'opzione di montaggio del perno della piastra (opzione "12")?

L'opzione "12" fornisce un adattatore per perno di fissaggio con filettatura da 3/8-24 a M8x1. Ciò consente di montare il trasduttore su superfici che accettano filettature metriche M8x1, offrendo flessibilità per diverse configurazioni di macchine.
