Bently Nevada 21022-28-05-017-03 Gruppo alloggiamento sonda assiale doppia

Come ottenere un preventivo? Contattaci tramite i recapiti riportati di seguito:

21022-28-05-017-03 Panoramica

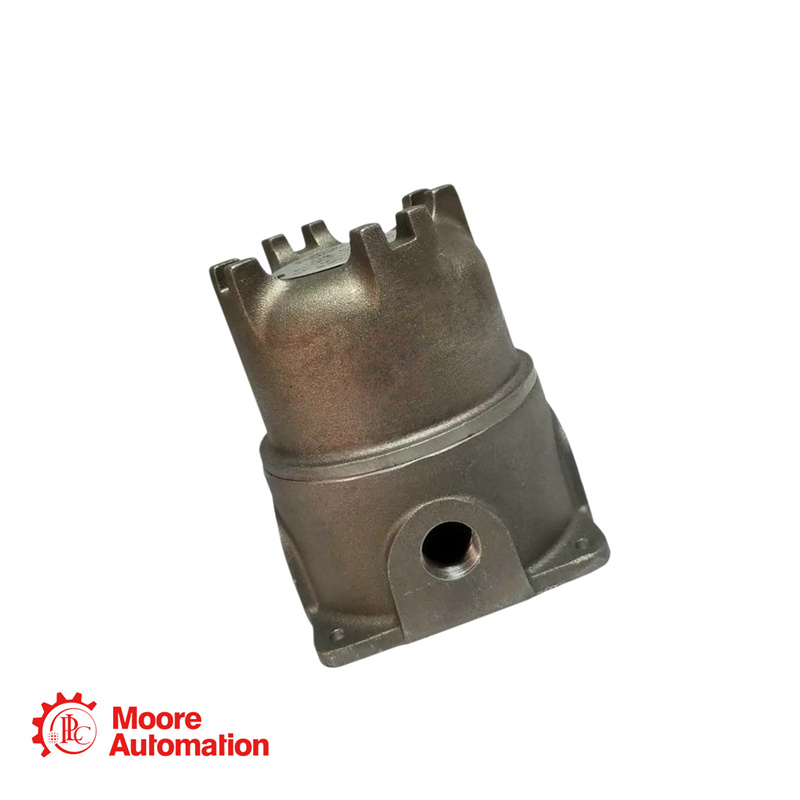

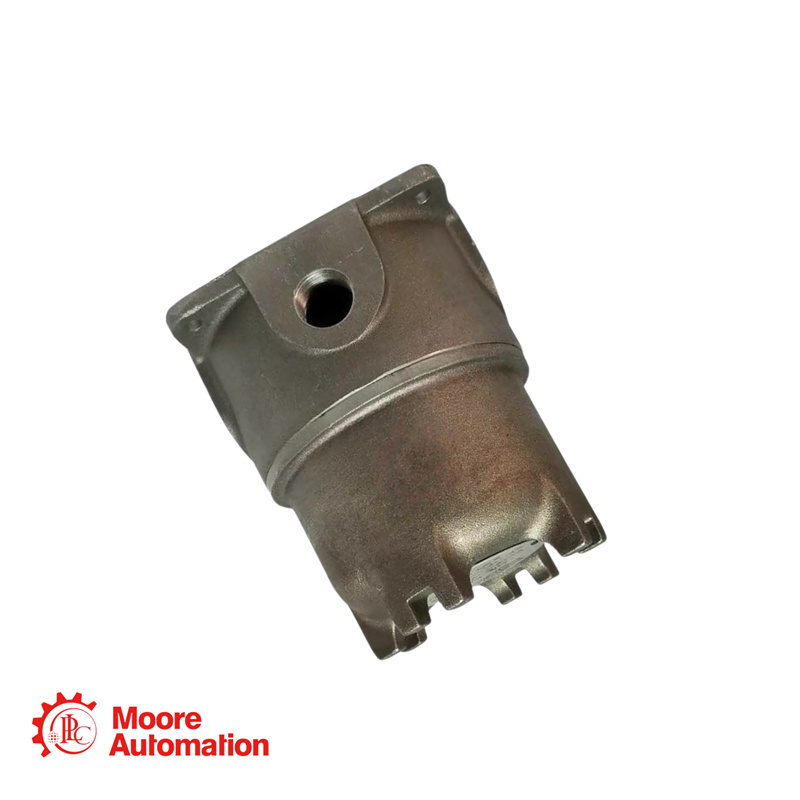

IL 21022-28-05-017-03 Il gruppo di alloggiamento per sonde assiali doppie è costituito da due sonde di prossimità installate in un involucro protettivo montato esternamente. È progettato per essere montato sull'estremità di una macchina più vicina al cuscinetto reggispinta, in modo che entrambe le sonde possano osservare l'estremità dell'albero per rilevare eventuali spostamenti di posizione assiale. L'involucro si fissa al carter della macchina tramite quattro viti standard. Le sonde sono montate in gruppi manicotto/adattatore, che vengono installati direttamente sul carter della macchina attraverso due fori filettati NPT da 3/4 di pollice.

21022-28-05-017-03 Parametri

Materiale dell'alloggiamento: alloggiamento in lega di alluminio (fusione in sabbia, senza rame allo 0,3%)
Materiale del manicotto: acciaio inossidabile 304
Intervallo di temperatura: da -51 °C a +177 °C (da -60 °F a +351 °F) per sonde compatibili

Domande frequenti su 21022-28-05-017-03

1. Cosa indica l'opzione "28" per le sonde?

L'opzione "28" specifica due sonde 3300 XL da 8 mm con approvazioni multiple. Ciò significa che entrambe le sonde sono certificate per l'uso in ambienti pericolosi con approvazioni multiple, tra cui CSA, ATEX e IECEx per applicazioni a sicurezza intrinseca (ia) e non incendiarie (nA/ec).

2. Qual è la dimensione di penetrazione della sonda (opzione "017")?

L'opzione "017" indica una penetrazione della sonda di 1,7 pollici (43 mm). Questa è la lunghezza di estensione dei manicotti della sonda all'interno della macchina a partire dalla superficie di montaggio. Per lunghezze di penetrazione comprese tra 1,0 e 2,0 pollici, potrebbe essere necessaria una svasatura nel carter della macchina per ridurre gli effetti visivi laterali e/o posteriori della sonda.

3. Qual è lo scopo di questo alloggiamento a doppio asse?

È progettato per essere montato all'estremità di una macchina più vicina al cuscinetto reggispinta, in modo che entrambe le sonde possano osservare l'estremità dell'albero per rilevare eventuali spostamenti di posizione assiale. La doppia configurazione offre ridondanza e permette la verifica incrociata delle misurazioni.

4. Questo alloggiamento è adatto per installazioni in aree a rischio di esplosione?

Sì, sia l'involucro che le sonde incluse sono adatti per aree pericolose. L'involucro stesso offre protezione antideflagrante e le sonde sono dotate di molteplici certificazioni (CSA, ATEX, IECEx) per l'utilizzo in applicazioni a sicurezza intrinseca.

5. Qual è lo scopo dell'opzione di raccordo "03"?

L'opzione "03" fornisce due guarnizioni di tenuta per cavi con passacavi (per cavi di varie dimensioni) e due riduttori da 3/4-14 a 1/2-14 NPT. Questi raccordi consentono una corretta tenuta degli ingressi dei cavi per mantenere l'integrità ambientale dell'alloggiamento.

6.Qual è la lunghezza totale del cavo della sonda?

Ciascuna sonda ha una lunghezza del cavo di 0,5 metri (20 pollici) come specificato dall'opzione "05". Questi cavi corti sono in genere collegati a cavi di prolunga all'interno di una scatola di derivazione vicino all'alloggiamento.
