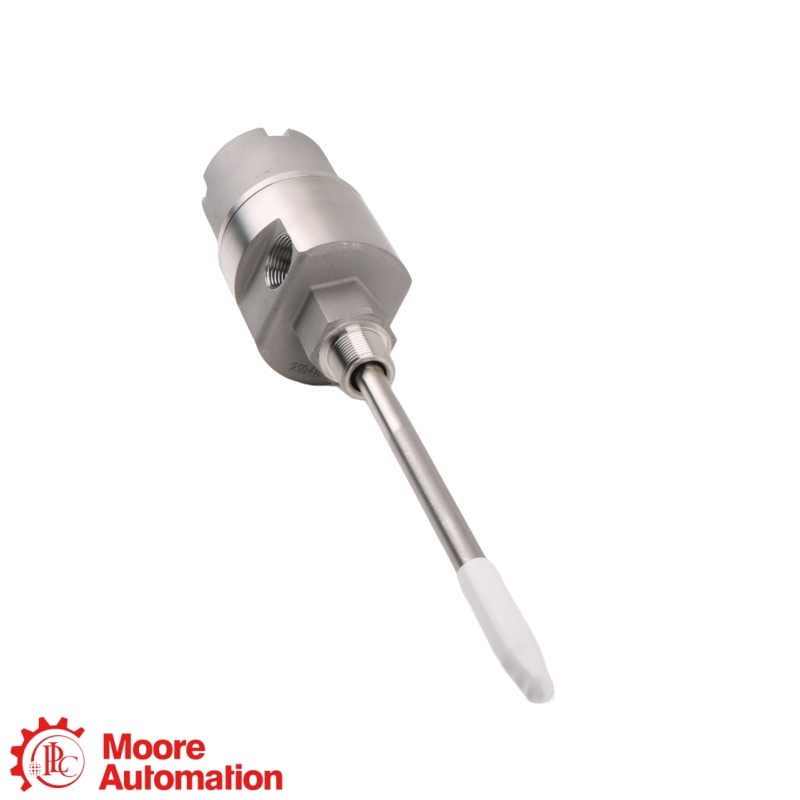

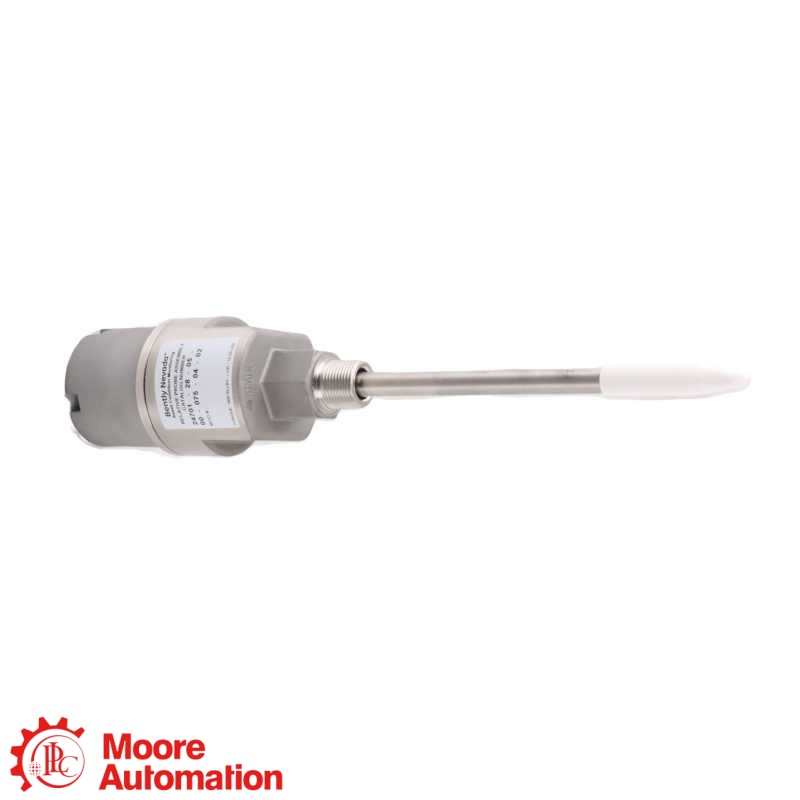

BENTLY NEVADA · GRUPPO ALLOGGIAMENTO PER SONDA DI PROSSIMITÀ IN ACCIAIO INOSSIDABILE

24701-34-05-00-041-03-02

IL 24701-34-05-00-041-03-02 Si tratta di un alloggiamento per sonda esterna in acciaio inox 24701 configurato con una sonda 3300 XL da 8 mm approvata, protezione del connettore, cavo da 0,5 m, senza adattatore distanziatore, penetrazione della sonda di 4,1 pollici, opzione di raccordo 03 e filettatura di montaggio 3/4-14 NPT.

CORPOacciaio inossidabile 303
SONDA3300 XL 8 mm
CAVO0,5 m
PENETRAZIONE4,1 pollici
PRODUTTOREBentley Nevada
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONE ISOProdotto certificato ISO
VERIFICAFoto e video del prodotto disponibili su richiesta.
RICHIEDI UN PREVENTIVO
Informarsi ora
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
BENTLY NEVADA ↗GRUPPO ALLOGGIAMENTO SONDA DI PROSSIMITÀ IN ACCIAIO INOSSIDABILE
ALLOGGIAMENTO PER SONDA DI PROSSIMITÀ MONTATA ESTERNAMENTE

24701-34-05-00-041-03-02

24701

3300 XL Sonda da 8 mm · Cavo da 0,5 m · Penetrazione di 4,1 pollici

RUOLO DEL PRODOTTO

24701-34-05-00-041-03-02 Si tratta di un alloggiamento per sonda di prossimità in acciaio inox 303 per il montaggio esterno di una sonda 3300 XL da 8 mm con montaggio inverso. La configurazione completa include la sonda ordinata, il manicotto, i raccordi per il passaggio dei cavi e la filettatura di montaggio.

NOTA DI CONFIGURAZIONE

Per 24701-34-05-00-041-03-02I codici 34, 05, 00, 041, 03 e 02 specificano una sonda 3300 XL da 8 mm approvata con protezione del connettore, cavo da 0,5 m, senza distanziatore, penetrazione di 4,1 pollici, il set di raccordi specificato e una filettatura di montaggio 3/4-14 NPT. Verificare il codice completo dell'alloggiamento e il disegno di installazione prima della sostituzione.

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆
SUDDIVISIONE DEL NUMERO D'ORDINE

Come è strutturato il riferimento 24701-34-05-00-041-03-02

24701
Famiglia di abitazioneAlloggiamento della sonda in acciaio inossidabile
34
Opzione sonda3300 XL 8 mm con protezione del connettore e omologazioni
05
Cavo di sonda0,5 m · 20 pollici
00
StalloAdattatore senza distanziatori
041
Penetrazione4,1 pollici · circa 104 mm
03
AccessoriPresa per tappo, riduttore e guarnizione del cavo
02
Filettatura di montaggio3/4-14 NPT
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

Scheda tecnica Baker Hughes 141600 ↗
24701 · GRUPPO ALLOGGIAMENTO PER SONDA DI PROSSIMITÀ IN ACCIAIO INOSSIDABILE

Dati tecnici in sintesi

Prima dell'installazione, verificare l'opzione della sonda, la geometria del manicotto, i raccordi del condotto e la filettatura di montaggio della macchina.

CORPOacciaio inossidabile 303
SONDA3300 XL 8 mm
CAVO0,5 m
PENETRAZIONE4,1 pollici
La scheda tecnica 141600 di Baker Hughes descrive la struttura di ordinazione del modello 24701 e specifica che i cavi della sonda devono essere più lunghi del manicotto; le lunghezze del manicotto superiori a 304 mm richiedono un supporto aggiuntivo.
Informazioni generali ＋
MarcaBentley Nevada
Codice articolo24701-34-05-00-041-03-02
Tipo di prodottoAlloggiamento della sonda di prossimità in acciaio inossidabile
Materiale per l'ediliziaCorpo in acciaio inox 303 con rivestimento in acciaio inox 304
Peso tipico1,8 kg (4,1 libbre) senza accessori
VERIFICA DEL NUMERO D'ORDINE ＋
Opzione sonda34 · 3300 XL 8 mm con protezione del connettore e opzione di approvazione
Cavo di sonda05 · 0,5 m (20 pollici)
Adattatore distanziatore00 · nessuno
Penetrazione della sonda041 · 4,1 pollici
Accessori03 · Presa per spina, riduttore e guarnizione del cavo
Filettatura di montaggio02 · 3/4-14 NPT
ALLOGGIAMENTO E INSTALLAZIONE ＋
Corpo e manicaCorpo in acciaio inox 303; manicotto in acciaio inox 304
Contesto dell'involucroabitazione con sonda di prossimità montata
Intervallo di temperatura della sondaDa -51 °C a +177 °C per la sonda 3300 XL da 8 mm specificata
Supporto a manica lungaNecessario quando la lunghezza del manicotto supera i 304 mm (12 pollici)
VERIFICA DELLA DOCUMENTAZIONE E DELLA SOSTITUZIONE ＋
Riferimento ufficialeScheda tecnica Baker Hughes 141600 Rev. AC
Controllo sostitutivoVerificare il codice d'ordine completo, il connettore della sonda, la lunghezza del manicotto, i raccordi, la filettatura e la penetrazione nella macchina.
Nota sul ciclo di vitaI nuovi alloggiamenti 31000/32000 offrono una maggiore flessibilità di montaggio laddove non sia richiesto un alloggiamento antideflagrante.
FAQ

Domande più frequenti poste dagli acquirenti

Cosa è 24701-34-05-00-041-03-02 utilizzato per?＋
24701-34-05-00-041-03-02 Si tratta di un alloggiamento in acciaio inossidabile utilizzato per montare e proteggere una sonda di prossimità 3300 XL da 8 mm a montaggio inverso all'esterno dell'involucro della macchina. La sua configurazione completa, se ordinata, deve corrispondere all'apertura meccanica, al percorso del condotto e al sistema di monitoraggio installato.
Quale sonda viene fornita in 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Utilizza la sonda opzione 34, che la tabella d'ordine ufficiale definisce come una sonda 3300 XL da 8 mm con protezione del connettore e approvazioni selezionabili per aree pericolose. Il cavo di prolunga collegato e il sensore Proximitor devono appartenere al sistema compatibile 3300 XL da 8 mm.
Che cosa significano i campi 05, 00 e 041 in 24701-34-05-00-041-03-02?＋
In 24701-34-05-00-041-03-02, 05 specifica un cavo di sonda da 0,5 m, 00 specifica l'assenza di adattatore distanziatore e 041 specifica una penetrazione della sonda di 4,1 pollici. Queste dimensioni devono essere verificate rispetto al manicotto e all'involucro della macchina effettivi prima dell'installazione.
Quali raccordi e filettature di montaggio sono inclusi con 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 utilizza l'opzione di raccordo 03, comprendente un tappo 3/4-14 NPT, un riduttore da 3/4-14 a 1/2-14 NPT e un morsetto di tenuta del cavo, insieme all'opzione di filettatura di montaggio 02 per 3/4-14 NPT.
Fa 24701-34-05-00-041-03-02 Hai bisogno di un supporto aggiuntivo per la manica?＋
Per 24701-34-05-00-041-03-02Il supporto aggiuntivo è necessario solo quando la lunghezza del manicotto selezionato supera i 304 mm (12 pollici). La penetrazione configurata e la geometria di installazione effettiva devono essere verificate in modo da evitare la risonanza della sonda e gli effetti di vista laterale.
Potere 24701-34-05-00-041-03-02 essere sostituito da un alloggiamento 31000 o 32000?＋
24701-34-05-00-041-03-02 Non è opportuno sostituire gli alloggiamenti basandosi esclusivamente sulla famiglia di appartenenza. Baker Hughes raccomanda gli alloggiamenti più recenti delle serie 31000/32000 laddove non sia richiesta una costruzione antideflagrante, ma è necessario verificare preventivamente il montaggio, la classificazione ambientale, la configurazione della sonda e le dimensioni della macchina.
Quali informazioni devo fornire al momento dell'ordine? 24701-34-05-00-041-03-02?＋
Per un 24701-34-05-00-041-03-02 Per qualsiasi richiesta, si prega di fornire il numero d'ordine completo, la quantità, la targhetta identificativa dell'alloggiamento, il modello del sistema di sonda, le dimensioni del manicotto e della penetrazione, i requisiti per il raccordo del condotto, i dettagli della filettatura di montaggio e i requisiti di certificazione per aree pericolose.
CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma la tua configurazione 24701-34-05-00-041-03-02 con Frida

Condividi il modello completo e i dettagli dell'applicazione per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA TECNICA UFFICIALE

Manuali e riferimenti ufficiali per 24701-34-05-00-041-03-02

Informazioni di riferimento ufficiali del produttore Baker Hughes relative al gruppo alloggiamento sonda di prossimità in acciaio inossidabile 24701 e alla sua struttura completa per l'ordinazione.

Alloggiamento della sonda di prossimità in acciaio inossidabile

La scheda tecnica 141600 di Baker Hughes identifica il modello 24701 come un alloggiamento per sonda esterna in acciaio inossidabile 303 con manicotto in acciaio inossidabile 304 e documenta ogni campo del modello 24701-34-05-00-041-03-02.

SCHEDA TECNICA UFFICIALE ↗

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità, i dettagli della targhetta e la tua domanda tecnica o di acquisto.

Fonte: Scheda tecnica degli alloggiamenti per sonde di prossimità Baker Hughes 21000, 24701 e 164818, Rev. AC.
RELAZIONE DI ALLOGGIAMENTO DELLA SONDA DI PROSSIMITÀ MONTATA ESTERNAMENTE

Come il modello 24701-34-05-00-041-03-02 si inserisce nell'alloggiamento della sonda di prossimità montata esternamente.

Bentley Nevada è il marchio; Alloggiamento per sonda di prossimità a montaggio esterno è il contesto del sistema; e 24701-34-05-00-041-03-02 questa è la configurazione completa.

Bentley Nevada · MARCA→
Alloggiamento per sonda di prossimità a montaggio esternoCONTESTO DI SISTEMA
RUOLO DEL SISTEMA

Dimensioni della sonda esterna

Protegge e posiziona una sonda di prossimità all'esterno dell'involucro della macchina.

VERIFICA DELLA CONFIGURAZIONE

Pianificazione delle aree a rischio

Confermare le autorizzazioni necessarie e il disegno di installazione.

VERIFICA DI SOSTITUZIONE

Montaggio meccanico

Verificare la penetrazione, il supporto del manicotto e la filettatura di montaggio.

Relazione di sistema: Compatibile con il sistema di sonda 3300 XL da 8 mm, cavo da 0,5 m, penetrazione di 4,1 pollici, opzione di raccordo, filettatura 3/4-14 NPT e qualsiasi requisito per aree pericolose.
AMBITI DI APPLICAZIONE

Mappa concettuale dell'applicazione per 24701-34-05-00-041-03-02

Dimensioni della sonda esternaProtegge e posiziona una sonda di prossimità all'esterno dell'involucro della macchina.
Pianificazione delle aree a rischioConfermare le autorizzazioni necessarie e il disegno di installazione.
CENTRO APPLICAZIONI24701-34-05-00-041-03-02Alloggiamento della sonda di prossimità in acciaio inossidabile
Montaggio meccanicoVerificare la penetrazione, il supporto del manicotto e la filettatura di montaggio.
Controllo di sostituzioneCorrisponde il codice d'ordine completo a sette campi
