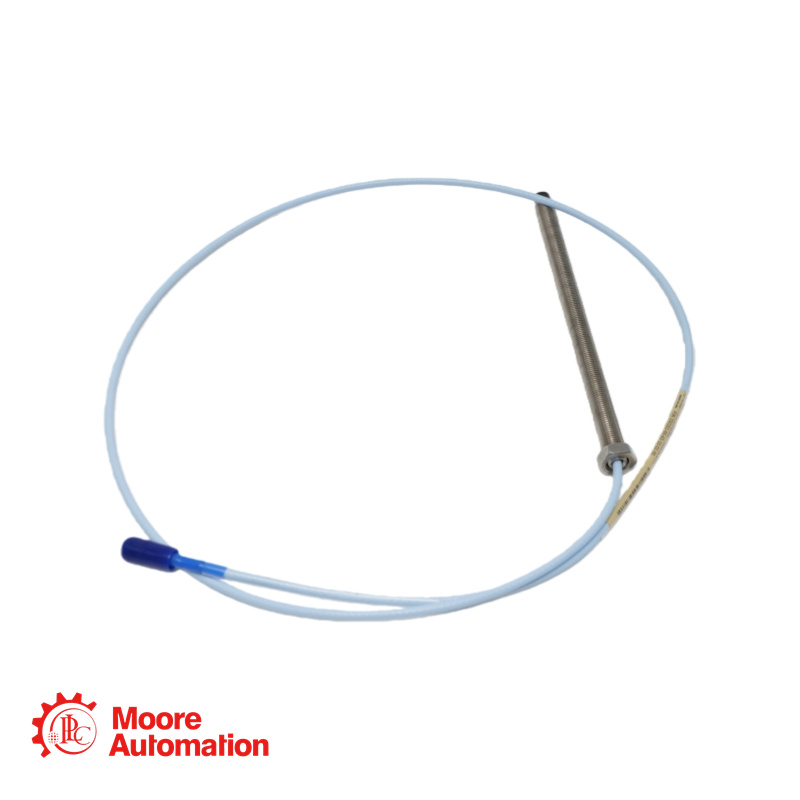

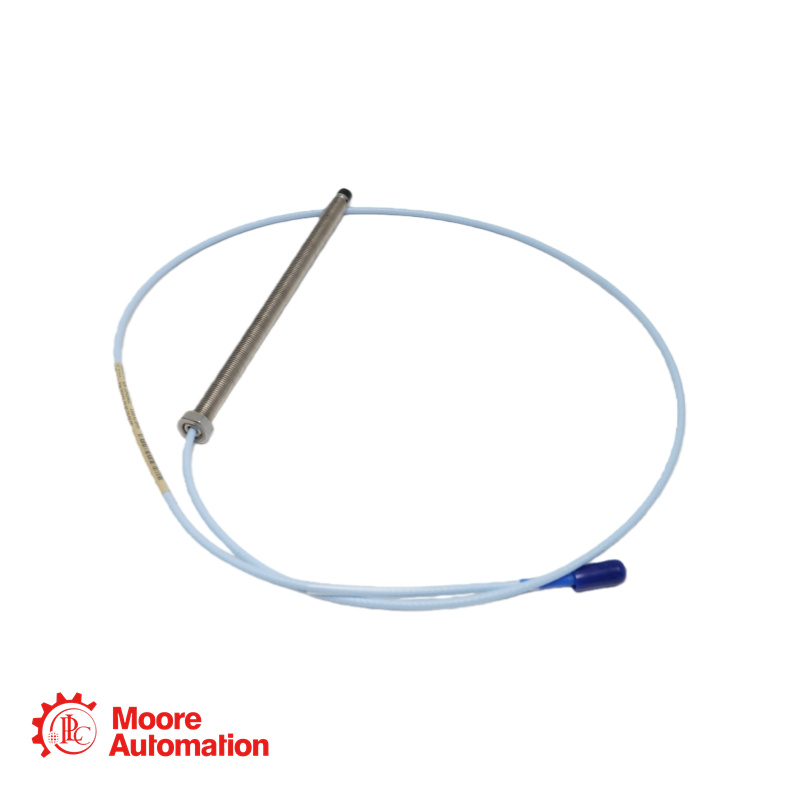

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Codice articolo base: 330101 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura)
Lunghezza non filettata (Opzione AA): 00 = 0,0 pollici.
Lunghezza totale della custodia (opzione BB): 61 = 6,1 pollici.
Lunghezza totale della sonda (opzione CC): 15 = 1,5 metri (4,9 piedi).
Opzione connettore e tipo di cavo (DD): 02 = Connettore coassiale miniaturizzato ClickLoc, cavo standard.
Opzione di approvazione dell'agenzia (EE): sostituita dal suffisso regionale.
Suffisso speciale: -CN = Configurazione per il mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Filettatura della cassa: 3/8-24 UNF-2A
Lati della chiave: 5/16 di pollice (per l'innesto con l'utensile di installazione)
Dado di bloccaggio fornito: dado di bloccaggio esagonale da 9/16 di pollice.
Intervallo di temperatura di funzionamento: da -52 °C a +177 °C (da -62 °F a +350 °F).
Resistenza elettrica (R_PROBE) per cavo da 1,5 m: 7,73 ± 0,50 Ohm
Resistenza alla trazione (dalla custodia della sonda al cavo): 330 N (75 lbf) forza di trazione massima nominale.

Domande frequenti sul prodotto

D: Abbiamo installato questa sonda e ottenuto un gap perfetto di -9,00 Vdc. Tuttavia, ruotando lentamente l'albero a mano, la tensione del gap fluttua di ±0,5 Vdc, anche se il gap fisico rimane costante. Cosa indica questo?

A: Ciò indica una significativa eccentricità elettrica (ERO) sull'albero. L'eccentricità elettrica è una variazione delle proprietà elettriche della superficie dell'albero durante la rotazione, causata da:
Modifiche localizzate del materiale (ad esempio, dovute a saldatura o trattamento termico).
Variazioni di durezza.
Rivestimenti superficiali o contaminazione a chiazze.
Variazioni della permeabilità magnetica.
La sonda interpreta questi cambiamenti di proprietà come una variazione di distanza.

D: Stiamo costruendo un sistema con un Proximitor da 5 metri. Utilizzando questa sonda da 1,5 m, abbiamo bisogno di un cavo di prolunga da 3,5 m. Se abbiamo a disposizione solo un cavo di prolunga da 5,0 m, possiamo avvolgere i 1,5 m di cavo extra vicino al Proximitor senza compromettere il segnale?

A: Non è consigliabile utilizzare un cavo di lunghezza diversa. La compensazione interna del Proximitor è progettata per una specifica capacità e induttanza totale del sistema, definita dalla lunghezza totale del cavo del trasduttore (sonda + prolunga). L'utilizzo di un cavo da 5,0 m modifica la lunghezza totale a 6,5 ​​m, non essendo compatibile con la calibrazione a 5 m del Proximitor.
Effetti potenziali: Ciò può compromettere la linearità del sistema, la stabilità della temperatura e la risposta alle alte frequenze.
Avvolgere eccessivamente il cavo: l'avvolgimento può creare un'induttanza, potenzialmente influenzando il segnale, soprattutto alle alte frequenze. Inoltre, viola il principio di utilizzo di componenti accoppiati.
Procedura corretta: utilizzare il cavo di prolunga da 3,5 m specificato. Se è necessario utilizzare temporaneamente il cavo da 5,0 m, tenere presente che il sistema non è conforme alle specifiche e che la precisione, soprattutto a temperature estreme, non è garantita.
