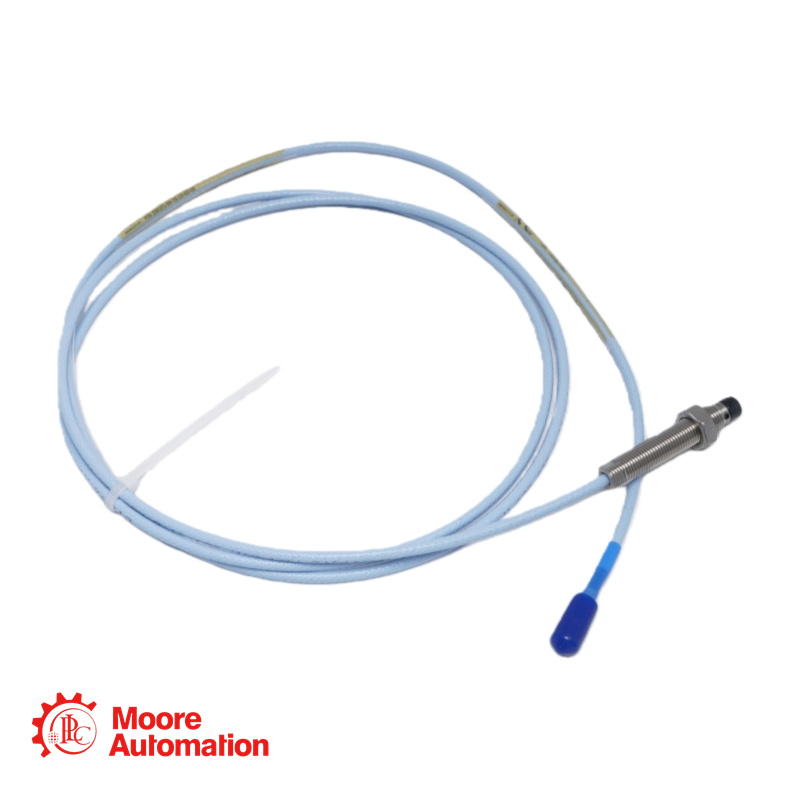

Sonda di prossimità Bently Nevada 330101-00-67-20-02-CN

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Lunghezza non filettata (Opzione AA): 00 = 0,0 pollici.
Lunghezza totale della custodia (opzione BB): 67 = 6,7 pollici.
Lunghezza totale della sonda (opzione CC): 20 = 2,0 metri (6,6 piedi).
Opzione connettore e tipo di cavo (DD): 02 = Connettore coassiale miniaturizzato ClickLoc, cavo standard.
Opzione di approvazione dell'agenzia (EE): sostituita dal suffisso specifico della regione.
Suffisso speciale: -CN = Configurazione per il mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Lato piatto della chiave: 5/16 di pollice
Dado di bloccaggio fornito: dado di bloccaggio esagonale da 9/16 di pollice.
Intervallo di temperatura di funzionamento: da -52 °C a +177 °C (da -62 °F a +350 °F).
Resistenza elettrica (R_PROBE) per cavo da 2,0 m: 7,88 ± 0,50 Ohm (misurata dal conduttore centrale al conduttore esterno).
Resistenza alla trazione (dalla custodia della sonda al cavo): 330 N (75 lbf) forza di trazione massima nominale.

Domande frequenti sul prodotto

D: Abbiamo un'installazione in uno spazio ristretto in cui è necessario montare due di queste sonde da 8 mm per la misurazione della posizione assiale (spinta). Le punte saranno distanti circa 35 mm, meno dei 40 mm raccomandati. Quale problema specifico potrebbe causare questa distanza e quanto è grave?

A: Montare le punte a una distanza inferiore ai 40 mm raccomandati per le misurazioni assiali aumenterà la diafonia elettrica tra i due sistemi di trasduttori indipendenti. Il limite di diafonia di 50 mV specificato è una linea guida in condizioni di spaziatura ideale. A 35 mm, la diafonia sarà probabilmente maggiore (ad esempio, 75-100 mV o più).

D: Questa sonda ha un involucro da 6,7 ​​pollici. Dobbiamo installarla in un supporto di montaggio dove la profondità della filettatura disponibile è di 0,7 pollici. La scheda tecnica indica un innesto massimo della filettatura di 0,563 pollici per una filettatura 3/8-24. Qual è il rischio se ci innestiamo a 0,7 pollici?

A: L'innesto di 0,7 pollici supera il massimo specificato di 0,563 pollici e comporta un rischio significativo. L'innesto massimo è impostato a 1,5 volte il diametro nominale della filettatura per evitare il bloccaggio. Il superamento di tale valore può:
Causa di bloccaggio/grippaggio: la sonda potrebbe bloccarsi nella filettatura, rendendone impossibile la rimozione senza danneggiare la sonda stessa o la sede di montaggio.
Deformazione dell'involucro della sonda: un innesto eccessivo può esercitare carichi laterali, potenzialmente disallineando la bobina interna.
Danneggiamento della guarnizione di tenuta a pressione: la guarnizione interna O-ring in Viton potrebbe essere eccessivamente compressa o tranciata.
Annullamento della garanzia: Bently Nevada dichiara esplicitamente che le sonde non saranno sostituite in garanzia a causa di danni derivanti da un eccessivo innesto della filettatura.
Soluzione: È necessario lavorare la sede di montaggio per ridurre la profondità della filettatura a ≤ 0,563 pollici, oppure utilizzare uno spessore/distanziale dietro il dado di bloccaggio della sonda per limitarne la profondità di avvitamento.
