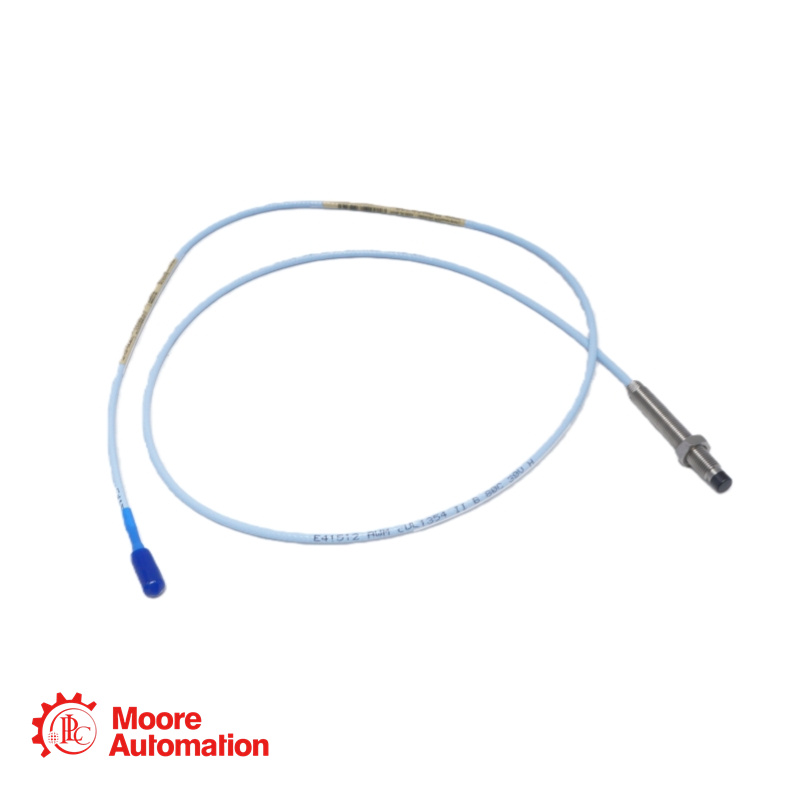

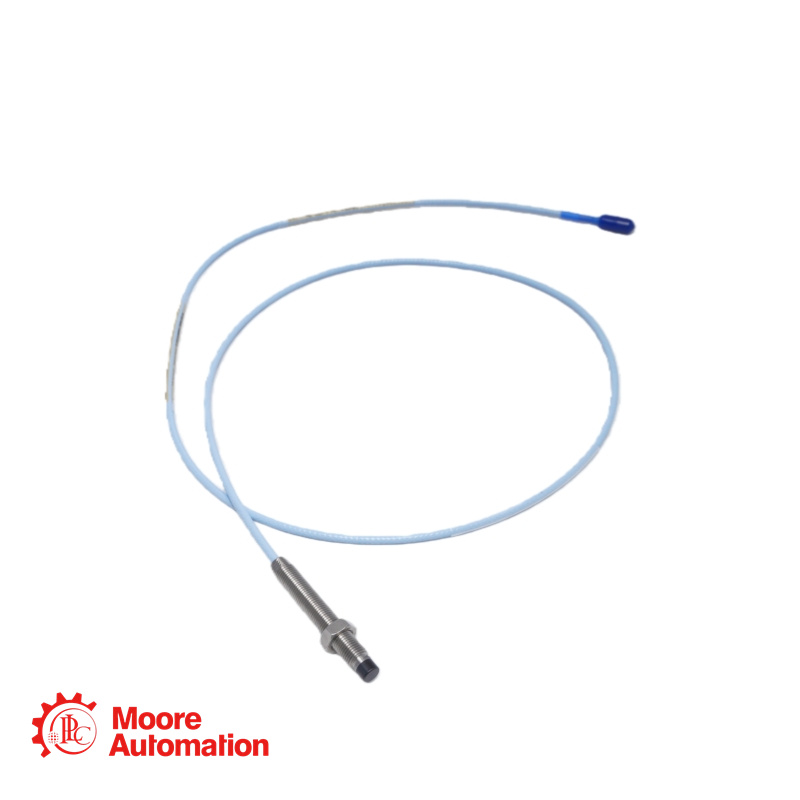

Sonda di prossimità Bently Nevada 330101-00-72-20-02-CN

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Codice articolo base: 330101 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura)
Lunghezza non filettata (Opzione AA): 00 = 0,0 pollici.
Lunghezza totale della custodia (opzione BB): 72 = 7,2 pollici.
Lunghezza totale della sonda (opzione CC): 20 = 2,0 metri (6,6 piedi).
Opzione connettore e tipo di cavo (DD): 02 = Connettore ClickLoc coassiale miniaturizzato, cavo standard. La sonda è dotata di un connettore ClickLoc placcato in oro. Non è preinstallato alcun protettore per il connettore. Il connettore richiede solo un serraggio a mano per l'installazione e produrrà un "clic" udibile quando correttamente fissato.
Opzione di approvazione dell'agenzia (EE): Non standard / Non applicabile per suffisso.
Suffisso speciale: -CN = Configurazione specifica per la Cina. Questo suffisso indica che la sonda è configurata per soddisfare i requisiti del mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Materiale della punta della sonda: solfuro di polifenilene (PPS), stampato per garantire robustezza e protezione della bobina.
Materiale della cassa: acciaio inossidabile AISI 303 o 304 (SST)
Filettatura della cassa: 3/8-24 UNF-2A
Lato chiave: 5/16 di pollice (per l'utensile di installazione)
Dado di bloccaggio fornito: dado di bloccaggio esagonale da 9/16 di pollice (standard per sonde con filettatura 3/8-24).
Specifiche del cavo: triassiale da 75 ohm, isolamento in fluoroetilene propilene (FEP). Temperatura nominale standard.
Materiale del connettore: ottone placcato oro o rame al berillio placcato oro.
Intervallo di temperatura di esercizio: da -52 °C a +177 °C (da -62 °F a +350 °F). Nota: l'esposizione a temperature inferiori a -34 °C (-29 °F) può causare un guasto prematuro della guarnizione di pressione interna in Viton®.
Resistenza elettrica (R_PROBE) per cavo da 2,0 m: 7,88 ± 0,50 Ohm (misurata dal conduttore centrale al conduttore esterno).

Domande frequenti sul prodotto

D: Abbiamo installato una nuova sonda 3300 XL e impostato la distanza tra gli elettrodi al valore raccomandato di -9 Vdc (50 mils). Dopo l'avvio, la tensione CC tra gli elettrodi è scesa a -7 Vdc. La temperatura della macchina è aumentata normalmente. Si tratta di un guasto alla sonda?

R: Non necessariamente. Probabilmente si tratta di un normale effetto termico. L'uscita della sonda è sensibile alla temperatura sia della punta della sonda che del materiale bersaglio. Quando la macchina si riscalda, l'albero (bersaglio) si espande, avvicinandosi leggermente alla sonda e causando una diminuzione della tensione di gap (ad esempio, da -9 Vdc a -7 Vdc). Si tratta di una variazione di posizione, non di una deriva di calibrazione. L'importante è che il segnale CA di vibrazione rimanga stabile. Monitorare la tensione di gap fino a quando la macchina non raggiunge una temperatura di esercizio stabile; questa diventerà la nuova posizione di riferimento "freddo" vs "caldo" per le impostazioni di allarme. Un vero guasto della sonda si manifesta solitamente con un segnale rumoroso, una perdita completa del segnale o una tensione di gap non correlata a variazioni fisiche.

D: Possiamo utilizzare questa sonda da 2,0 metri (330101-00-72-20-02-CN) per sostituire direttamente una vecchia sonda 3300 non XL da 2,0 metri (ad esempio, una 330101 di una serie precedente alla XL) che si è guastata, senza cambiare il cavo di prolunga o il Proximitor?

R: Sì, è possibile sostituirla direttamente. Le sonde 3300 XL sono completamente compatibili con i componenti del sistema non XL. È possibile svitare la vecchia sonda dal suo supporto e collegare la nuova sonda 3300 XL al cavo di prolunga esistente utilizzando il connettore ClickLoc (stringendolo a mano). Tuttavia, si tenga presente la limitazione in termini di prestazioni: quando si utilizza una sonda XL con cavi non XL e/o un Proximitor non XL, le prestazioni dell'intero sistema saranno limitate alle specifiche del vecchio sistema 3300 non XL.
