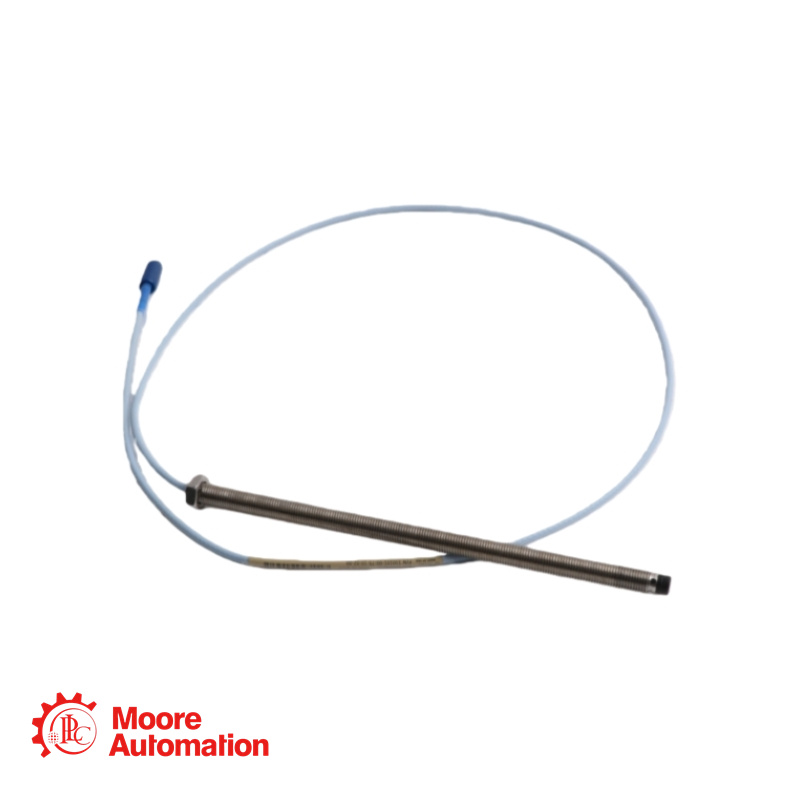

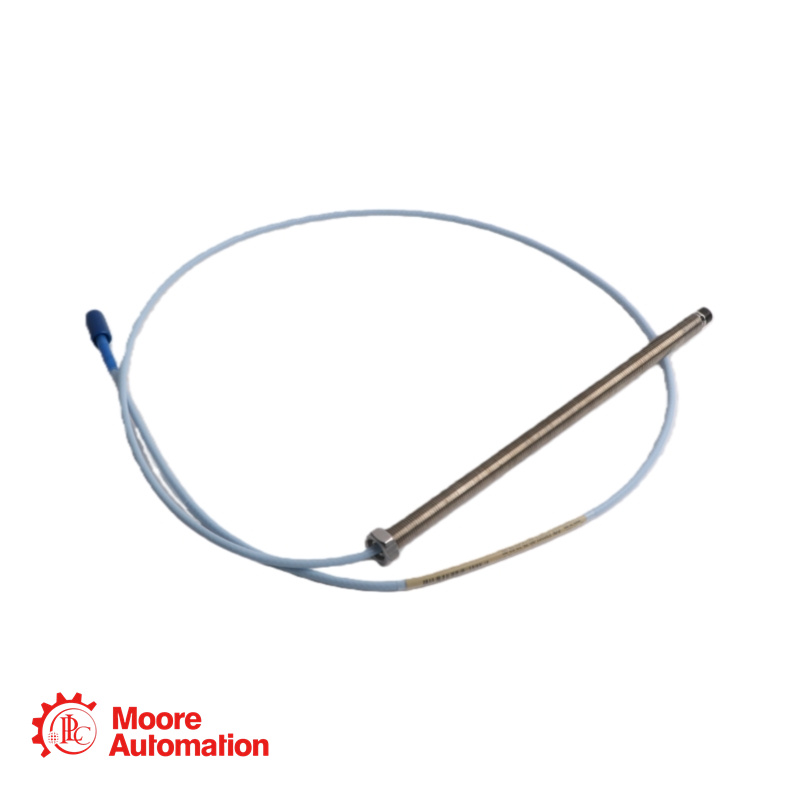

Sonda di prossimità Bently Nevada 330101-00-75-20-02-CN

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Codice articolo base: 330101 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura)
Lunghezza non filettata (Opzione AA): 00 = 0,0 pollici.
Lunghezza totale del caso (opzione BB): 75 = Codice non standard/non valido.
Lunghezza totale della sonda (opzione CC): 20 = 2,0 metri (6,6 piedi).
Opzione connettore e tipo di cavo (DD): 02 = Connettore coassiale miniaturizzato ClickLoc, cavo triassiale standard con isolamento in FEP.
Opzione di approvazione dell'ente (EE): MANCANTE / NON STANDARD. Il formato standard del codice articolo richiede un quinto blocco di opzioni (EE) per le approvazioni degli enti, che può essere 00 (non richiesto) o 05 (approvazioni CSA, ATEX, IECEx).
Suffisso speciale: -CN
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Materiale della punta della sonda: solfuro di polifenilene (PPS)
Materiale della cassa: acciaio inossidabile AISI 303 o 304 (SST)
Filettatura della cassa: 3/8-24 UNF-2A
Lato piatto della chiave: 5/16 di pollice
Specifiche del cavo: triassiale da 75 ohm, isolamento in fluoroetilene propilene (FEP).
Materiale del connettore: ottone placcato oro o rame al berillio placcato oro.
Intervallo di temperatura di funzionamento: da -52 °C a +177 °C (da -62 °F a +350 °F). L'esposizione a temperature inferiori a -34 °C (-29 °F) può danneggiare la guarnizione di tenuta interna.
Resistenza elettrica (R_PROBE) per cavo da 2,0 m: 7,88 ± 0,50 Ohm (conduttore centrale-conduttore esterno)
Resistenza alla trazione (dalla custodia della sonda al cavo): 330 N (75 lbf) valore massimo nominale

Domande frequenti sul prodotto

D: Abbiamo una macchina critica in cui la sonda di vibrazione è danneggiata. Il codice del ricambio sulla vecchia sonda è 330101-00-75-20-02-CN. Abbiamo una sonda di ricambio in magazzino con il codice 330101-00-07.5-20-02-00. Le uniche differenze sono il codice della lunghezza dell'involucro ('75' contro '07.5') e la sigla '-CN' contro '-00'. Possiamo utilizzare la sonda di ricambio come sostituzione diretta senza alcuna ricalibrazione o modifica del software?

A: Per quanto riguarda la lunghezza della custodia, 75 si riferisce quasi certamente a 7,5 pollici, che è ciò che 07.5 significa esplicitamente. Pertanto, le dimensioni fisiche del corpo della sonda sono identiche. Il suffisso -CN si riferisce in genere alla documentazione e alla conformità regionale, non alle specifiche fisiche o elettriche. Quindi, sì, il ricambio (330101-00-07.5-20-02-00) dovrebbe funzionare come sostituzione elettrica e meccanica diretta. Il sistema non dovrebbe richiedere ricalibrazione poiché entrambe le sonde sono da 8 mm, lunghe 2,0 m e calibrate per l'acciaio AISI 4140. Tuttavia, verificare sempre l'impostazione del gioco dopo l'installazione. L'unico potenziale problema si presenta se le procedure di manutenzione o di audit del vostro impianto richiedono rigorosamente il componente contrassegnato con -CN per la tracciabilità in determinate regioni.

D: Durante un evento di arresto, il nostro sistema di monitoraggio ha rilevato un'improvvisa e prolungata tensione di -22 Vdc proveniente da una sonda di vibrazione 3300 XL (il gap dovrebbe essere di circa -9 Vdc). La macchina è ferma. Abbiamo verificato meccanicamente il gap ed è corretto. Quali sono le cause più probabili e come possiamo risolvere il problema?

A: Una tensione costante di -22 Vdc indica che la sonda sta leggendo una distanza target all'estremità negativa del suo intervallo (~90 mils) oppure è in circuito aperto. Cause probabili e verifiche:
Danni alla punta della sonda: Ispezionare la punta della sonda PPS per verificare la presenza di danni fisici, crepe o usura. Una punta danneggiata interrompe il campo delle correnti parassite.
Cavo o connettore rotto: verificare la presenza di un cavo tranciato o di un connettore ClickLoc allentato/rotto. Il "clic" potrebbe essere presente anche in caso di connessione interna difettosa.
Sensore di prossimità guasto: sostituire il sensore di prossimità sospetto con quello di un canale adiacente (dello stesso modello). Se il guasto si sposta con il sensore di prossimità, quest'ultimo è guasto.
Cavo in cortocircuito: sebbene meno comune, un cortocircuito nel cavo triassiale (dal centro alla schermatura) può causare un'uscita anomala.
Problema della superficie di destinazione: assicurarsi che l'area di destinazione sia pulita, conduttiva e non sia stata rivestita o corrosa al punto da risultare non conduttiva.
Primi passi: utilizzare la spina di test 3300 XL (148722-01) sui pin di test del Proximitor per visualizzare l'uscita grezza senza cablaggio sul campo. Se l'uscita è ancora errata, il problema risiede nel Proximitor o nella sonda/cavo. Ispezionare visivamente e quindi sostituire i componenti in modo sistematico.
