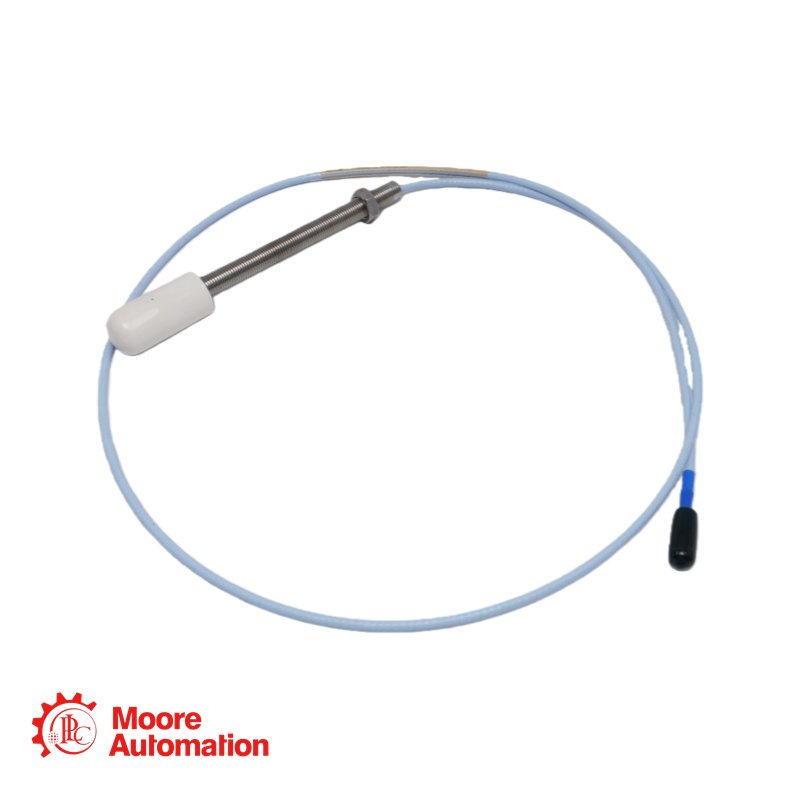

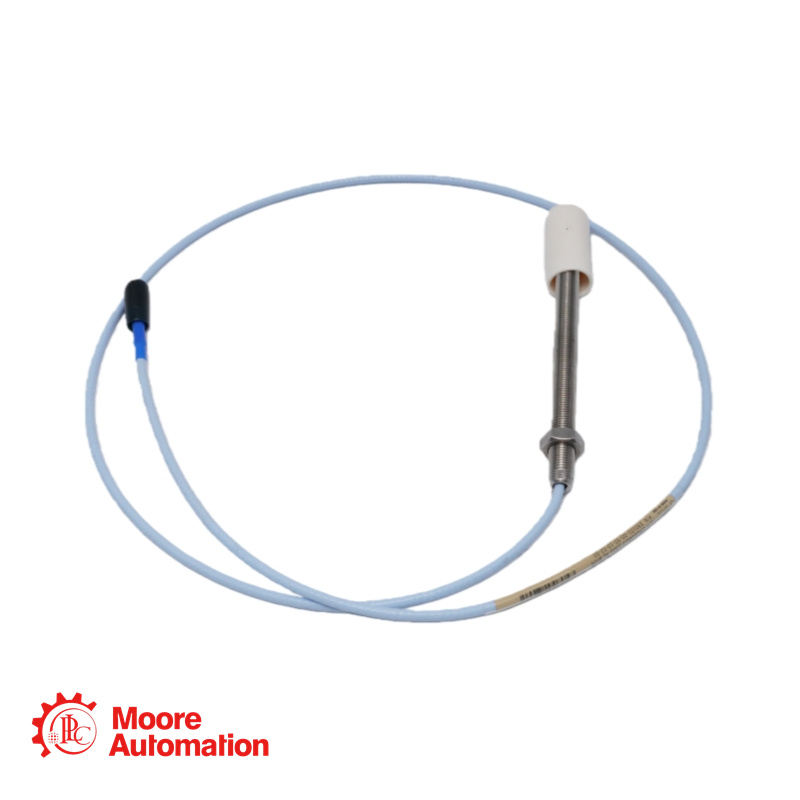

Sonda di prossimità Bently Nevada 330101-00-84-20-02-CN

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Codice articolo base: 330101 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura)
Lunghezza non filettata (Opzione AA): 00 = 0,0 pollici.
Lunghezza totale della custodia (opzione BB): 84 = 8,4 pollici.
Lunghezza totale della sonda (opzione CC): 20 = 2,0 metri (6,6 piedi).
Opzione connettore e tipo di cavo (DD): 02 = Connettore coassiale miniaturizzato ClickLoc, cavo standard.
Opzione di approvazione dell'agenzia (EE): sostituita dal suffisso regionale.
Suffisso speciale: -CN = Configurazione per il mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Lato chiave: 5/16 di pollice (per l'utensile di installazione)
Dado di bloccaggio fornito: dado di bloccaggio esagonale da 9/16 di pollice.
Intervallo di temperatura di funzionamento: da -52 °C a +177 °C (da -62 °F a +350 °F).

Domande frequenti sul prodotto

D: Dobbiamo installare questa sonda lunga (8,4 pollici) attraverso un involucro spesso e un manicotto. La filettatura totale disponibile è di 1 pollice, che supera il massimo specificato di 0,563 pollici. Possiamo comunque utilizzarla stringendola solo a mano per evitare che si blocchi?

R: No, non dovresti usarlo se l'innesto completo supererebbe 0,563 pollici, anche stringendo a mano. L'innesto massimo della filettatura è un limite geometrico per evitare il bloccaggio dovuto alle tolleranze e all'allineamento della filettatura, non solo un limite di coppia. Un innesto oltre questa profondità rischia di bloccare o grippare la filettatura, rendendo potenzialmente impossibile la rimozione della sonda senza danneggiarla.

D: Questa sonda lunga verrà installata in posizione verticale, sporgendo verso un'area calda. Dobbiamo preoccuparci che il peso del lungo corpo metallico possa causare cedimenti o sollecitazioni sulle filettature di montaggio, soprattutto ad alte temperature?

A: Sebbene la sonda sia robusta, il peso e la lunghezza del braccio a sbalzo (soprattutto con un corpo di 8,4 pollici) sono da tenere in considerazione.
A temperatura ambiente: la cassa in acciaio inossidabile è rigida e, se montata correttamente, l'abbassamento dovrebbe essere minimo. La sollecitazione principale è di taglio sulle filettature innestate.
Ad alte temperature (fino a 177 °C): la resistenza del metallo diminuisce. Il rischio principale non è l'abbassamento che influisce sulla misurazione, ma la potenziale fatica o sollecitazione delle filettature nel corso di numerosi cicli termici se la sonda non è adeguatamente supportata.
