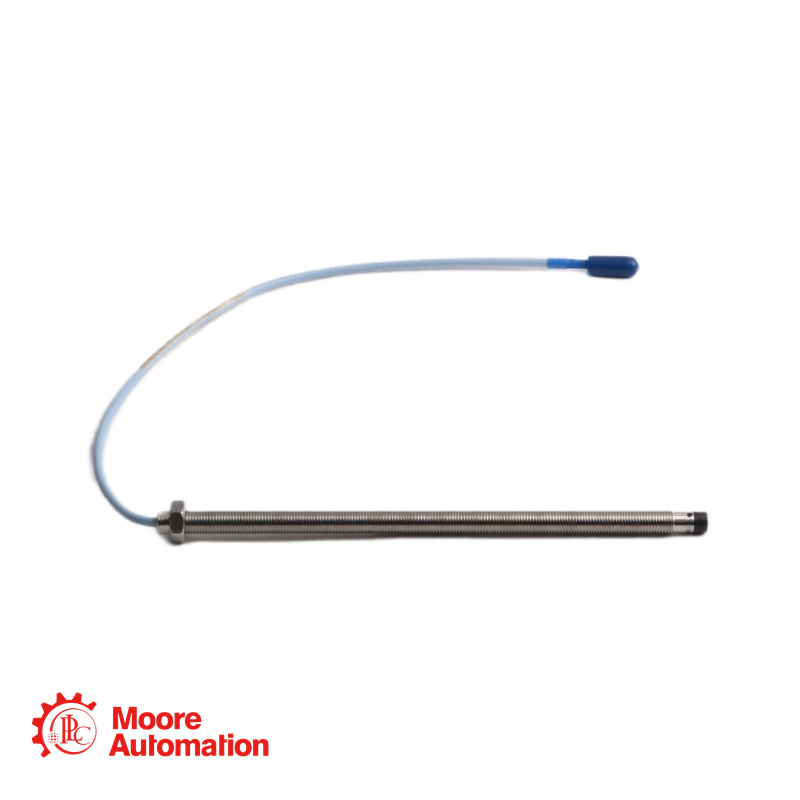

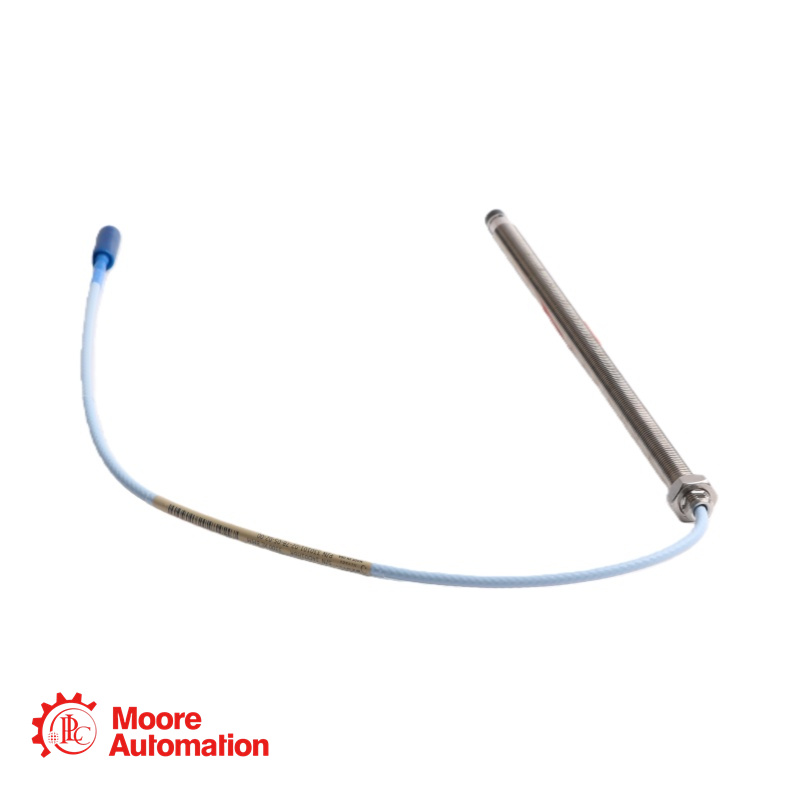

Bently Nevada 330101-02-12-10-02-00 Sonda di prossimità

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Tipo di prodotto: Sonda di prossimità 3300 XL da 8 mm
Tipo di filettatura: filettatura 3/8-24 UNF
Armatura: Nessuna armatura
Tipo di custodia: montaggio standard
Lunghezza non filettata (Opzione AA): 02 = 0,2 pollici
Lunghezza totale della custodia (opzione BB): 12 = 1,2 pollici
Lunghezza totale della sonda (opzione CC): 10 = 1,0 metro (3,3 piedi) cavo integrato
Tipo di connettore e cavo (Opzione DD): 02 = Connettore coassiale miniaturizzato ClickLoc, cavo triassiale standard con isolamento in FEP. La protezione del connettore non è preinstallata.
Approvazione dell'ente (Opzione EE): 00 = Non richiesta. Nessuna approvazione CSA, ATEX o IECEx per le aree pericolose.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Materiale della punta della sonda: solfuro di polifenilene (PPS)
Materiale dell'involucro della sonda: acciaio inossidabile AISI 303 o 304 (SST)
Specifiche del cavo: triassiale da 75 ohm, isolamento in fluoroetilene propilene (FEP). Temperatura nominale standard (non ETR).
Armatura: nessuna
Materiale del connettore: ottone placcato oro o rame al berillio placcato oro, tipo ClickLoc
Intervallo di temperatura di esercizio (standard): da -52 °C a +177 °C (da -62 °F a +350 °F)
Resistenza alla trazione (dalla custodia della sonda al cavo): 330 N (75 lbf) valore massimo nominale
Resistenza elettrica (R_PROBE) per cavo da 1,0 m: 7,59 ± 0,50 Ohm (conduttore centrale-conduttore esterno)
Lato piatto della chiave: 5/16 di pollice (per filettature 3/8-24).
Dado di bloccaggio fornito: dado di bloccaggio esagonale da 9/16 di pollice.

Domande frequenti sul prodotto

D: Stiamo ammodernando un vecchio sistema di controllo della turbina che utilizza sensori 3300 non XL di vecchia generazione. I nostri nuovi monitor richiedono le funzionalità diagnostiche avanzate del Proximitor 3300 XL. Possiamo semplicemente sostituire il vecchio Proximitor con la nuova unità 3300 XL senza cambiare sonde o cavi e aspettarci che funzioni correttamente con i nuovi monitor?

R: Sì, è possibile sostituire direttamente il vecchio Proximitor con un'unità 3300 XL; sono fisicamente ed elettricamente intercambiabili, in quanto utilizzano lo stesso schema di montaggio a 4 fori. Il sistema emetterà un segnale valido.

Q:Durante una recente interruzione di corrente, abbiamo trovato dell'olio all'interno della guaina del cavo di prolunga, vicino al connettore della sonda, su un sistema standard. La sonda stessa non presentava perdite dall'O-ring. Com'è possibile e come possiamo evitarlo?

A: Questo fenomeno è chiamato "migrazione del fluido" o "assorbimento capillare". L'olio della turbina o altri liquidi di processo possono penetrare negli spazi interstiziali tra i conduttori e l'isolamento del cavo per lunghi periodi, anche in assenza di perdite di pressione nella guarnizione della sonda. Questo può infine raggiungere e danneggiare il sensore Proximitor. Prevenzione: per applicazioni con significativa esposizione all'olio (ad esempio, all'interno degli alloggiamenti dei cuscinetti), è necessario specificare l'opzione del cavo FluidLoc (ad esempio, codice opzione -11 o -12) sia per la sonda che per il cavo di prolunga. Il cavo FluidLoc ha uno speciale riempimento in gel che blocca questi percorsi interni, impedendo la migrazione del fluido attraverso il cavo.

Q:La nostra procedura di manutenzione prevede la verifica dell'output del sensore Proximitor durante il funzionamento, senza scollegare il cablaggio di campo. Come possiamo eseguire questa operazione in sicurezza con il modello 3300 XL?

A: Utilizzare la spina di test 3300 XL (codice prodotto: 148722-01). È dotata di tre pin che si inseriscono direttamente nei fori dei pin di test sulla morsettiera del sensore di prossimità 3300 XL. I cavi colorati con connettori a banana consentono di collegare un multimetro o un calibratore portatile per misurare la tensione di uscita grezza del sensore (Suggerimento: misurare tra i connettori a banana "-OUT" e "COM" per il segnale di gap da -1 a -17 Vdc). Ciò consente di verificare le prestazioni mentre il sensore rimane alimentato e collegato al monitor, garantendo la sicurezza operativa ed evitando disconnessioni non necessarie.
