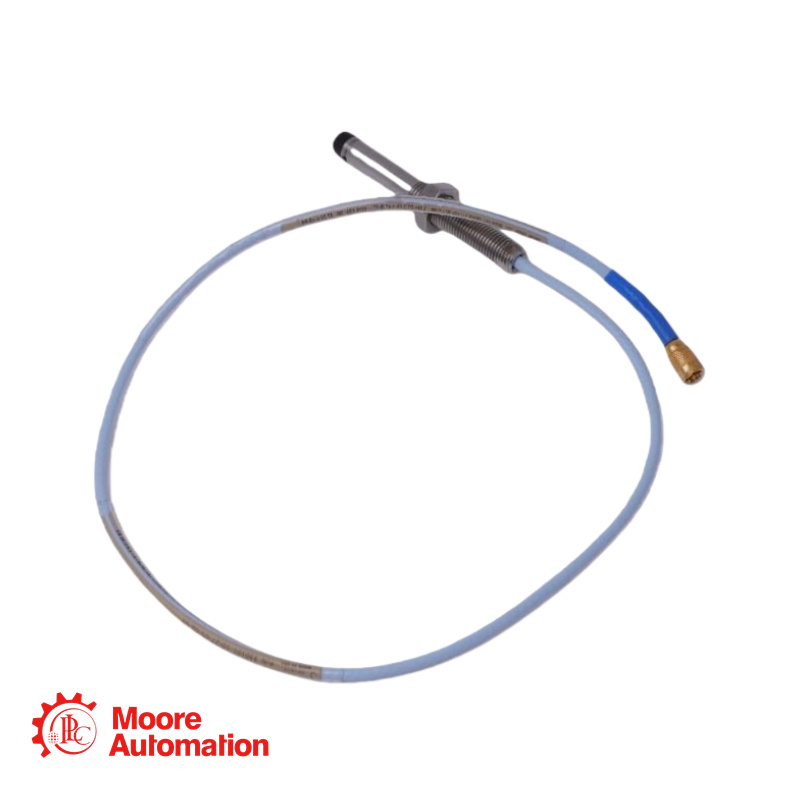

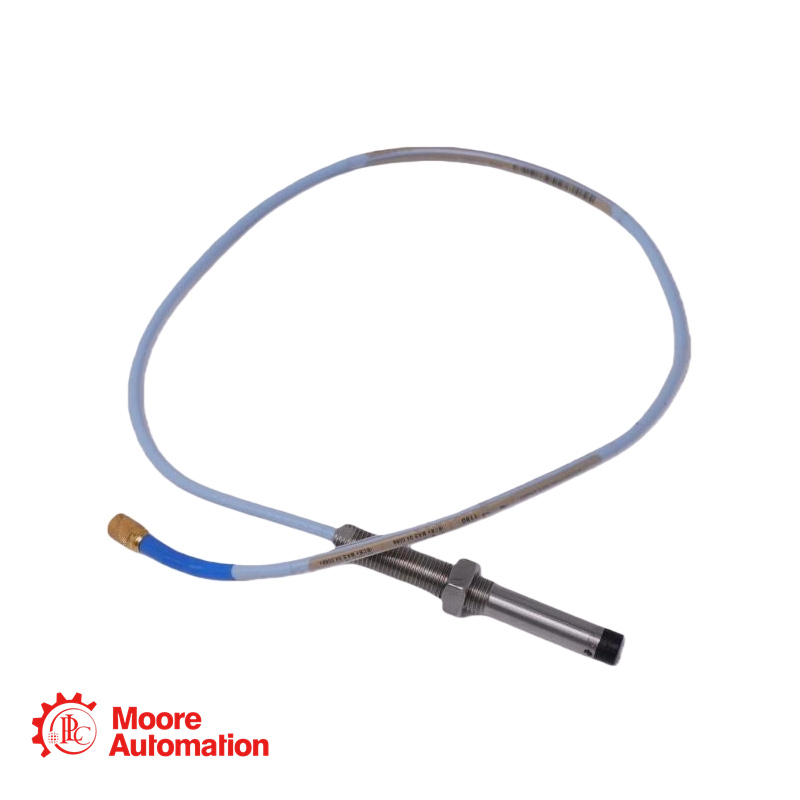

Bently Nevada 330102-20-55-10-02-CN Sonda di prossimità

Contattaci

Saldi:

Telefono/
WhatsApp:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifica

Numero parte base: 330102 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura)
Lunghezza non filettata (opzione AA): 20 = 2,0 pollici.
Lunghezza totale della cassa (opzione BB): 55 = 5,5 pollici.
Lunghezza totale della sonda (opzione CC): 10 = 1,0 metri (3,3 piedi).
Opzione tipo di connettore e cavo (DD): 02 = Connettore ClickLoc coassiale in miniatura, cavo standard.
Opzione di approvazione dell'agenzia (EE): sostituita dal suffisso regionale.
Suffisso speciale: -CN = Configurazione per il mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Filettatura della cassa: 3/8-24 UNF-2A
Chiave fissa: 5/16 di pollice
Dado di bloccaggio in dotazione: dado di bloccaggio esagonale da 9/16 di pollice.
Intervallo di temperatura di funzionamento: da -52°C a +177°C (da -62°F a +350°F).
Resistenza elettrica (R_PROBE) per cavo da 1,0 m: 7,59 ± 0,50 Ohm

FAQ sul prodotto

D: Stiamo sostituendo una sonda standard non corazzata con questa versione corazzata (330102) in un'area ad alta vibrazione in cui il cavo era soggetto a sfregamento. Oltre alla corazzata, ci sono differenze o precauzioni di installazione rispetto a una sonda standard?

R: Sì, ci sono differenze fondamentali con le sonde corazzate:
Raggio di curvatura minimo: il cavo armato ha un raggio di curvatura minimo maggiore rispetto al cavo standard. Sebbene la scheda tecnica indichi un minimo generale di 25,4 mm (1,0 pollici), il raggio minimo effettivo del cavo armato è maggiore a causa della treccia in acciaio. Una piegatura troppo forte può piegare l'armatura, danneggiando il cavo interno. Consultare il disegno specifico per il raggio di curvatura del cavo armato.
Peso e supporto: il cavo armato è notevolmente più pesante (103 g/m contro i 34 g/m dello standard). Assicurarsi che il cavo sia adeguatamente supportato lungo tutto il suo percorso per evitare di gravare eccessivamente sul collegamento filettato della sonda.
Manipolazione del connettore: l'armatura termina con una ghiera vicino al connettore. Non utilizzare questa ghiera come punto di trazione; tirare sempre la guaina del cavo dietro la terminazione dell'armatura.
Messa a terra: l'armatura in acciaio inossidabile è elettricamente continua con la custodia della sonda e la schermatura del cavo. Assicurarsi che sia correttamente messa a terra tramite il Proximitor per evitare loop di terra.

D: Per un sistema da 5 metri che utilizza questa sonda corazzata da 1,0 m, è necessario un cavo di prolunga da 4,0 m. Anche il cavo di prolunga deve essere armato per mantenere l'integrità o le prestazioni del sistema?

R: No, il cavo di prolunga non deve essere armato per motivi elettrici o prestazionali. È possibile collegare questa sonda armata a un cavo di prolunga standard (non armato). Il collegamento elettrico e le prestazioni del sistema saranno ottimali. L'armatura serve per la protezione meccanica locale del cavo della sonda in un'area pericolosa (ad esempio, all'interno di un alloggiamento di un cuscinetto, vicino a parti in movimento). Il cavo di prolunga, spesso posato in canaline o canaline portacavi protette, può essere standard. È possibile ordinare un cavo di prolunga standard da 4,0 m (ad esempio, 330130-040-02-00). Tuttavia, se l'intero percorso richiede protezione meccanica, è possibile ordinare un cavo di prolunga armato (ad esempio, 330130-040-01-00), ma non è necessario per la funzionalità.
