Specifica

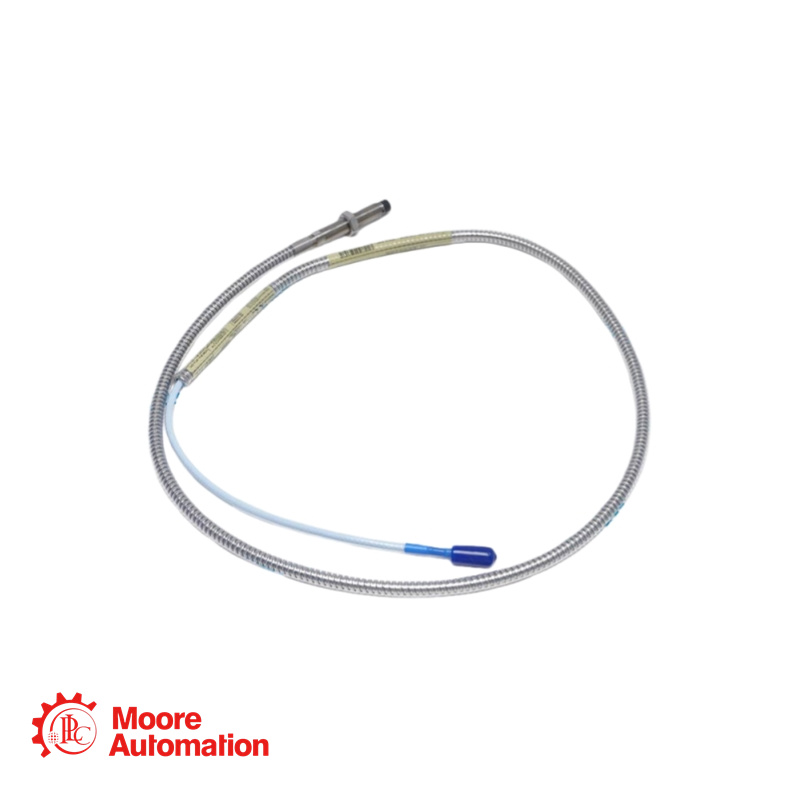

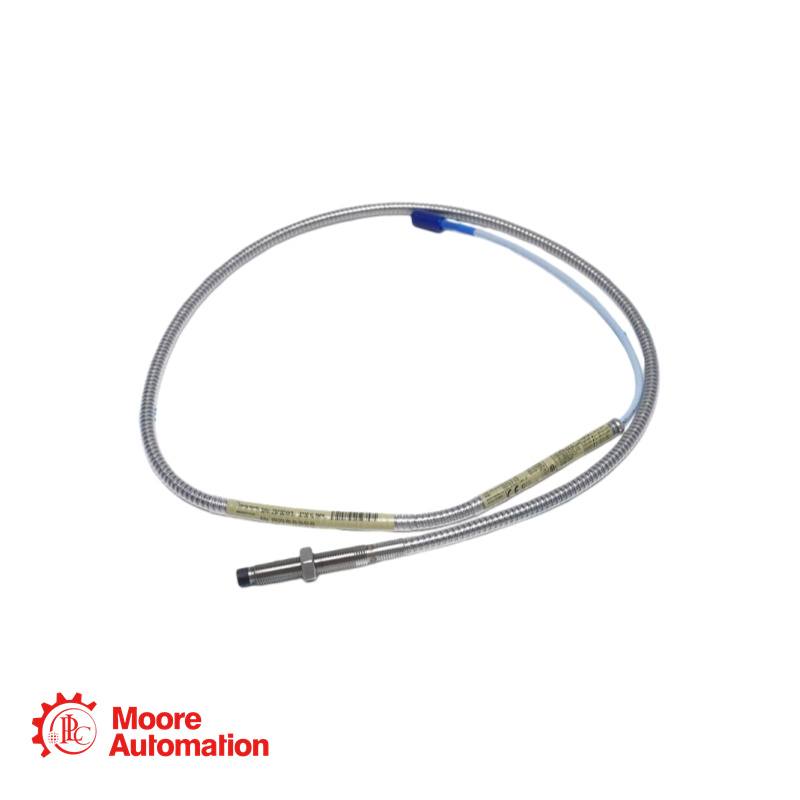

Numero parte base: 330102 (sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura)
Lunghezza non filettata (opzione AA): 60 = 6,0 pollici.
Lunghezza totale della cassa (opzione BB): 96 = 9,6 pollici.
Lunghezza totale della sonda (opzione CC): 10 = 1,0 metri (3,3 piedi).
Opzione tipo di connettore e cavo (DD): 02 = Connettore ClickLoc coassiale in miniatura, cavo standard.
Opzione di approvazione dell'agenzia (EE): sostituita dal suffisso regionale.
Suffisso speciale: -CN = Configurazione per il mercato cinese.
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Filettatura della cassa: 3/8-24 UNF-2A
Chiave fissa: 5/16 di pollice (per l'innesto dello strumento di installazione)
Dado di bloccaggio in dotazione: dado di bloccaggio esagonale da 9/16 di pollice.

FAQ sul prodotto

D2: Questa sonda ha la lunghezza massima del corpo. Il peso e l'effetto a sbalzo di questo lungo corpo metallico influiranno sulle letture delle vibrazioni, soprattutto se montata orizzontalmente?

R: Il peso statico del corpo della sonda non dovrebbe influire sulla misurazione delle vibrazioni dell'albero, poiché la sonda è montata rigidamente e misura il movimento relativo tra la sua punta e il bersaglio. Tuttavia, sussistono rischi meccanici:
Risonanza: la cassa lunga e non supportata potrebbe avere una frequenza naturale compresa nell'intervallo operativo della macchina. Se eccitata, potrebbe vibrare in modo indipendente, aggiungendo rumore al segnale o persino causando affaticamento meccanico.
Sollecitazione sulle filettature di montaggio: in un orientamento orizzontale, il peso a sbalzo crea un momento flettente costante sulle filettature innestate, il che potrebbe rappresentare un problema durante molti cicli termici e operativi.
Mitigazione: assicurarsi che la sonda sia supportata per tutta la sua lunghezza dal manicotto di montaggio o da morsetti aggiuntivi per ridurre al minimo lo sbalzo non supportato ed evitare problemi di risonanza.

D: Dobbiamo utilizzare questa sonda lunga in un'applicazione ad alta temperatura (circa 160 °C). La punta sarà calda, ma il cavo e il connettore saranno in una scatola di giunzione più fredda. Ci sono considerazioni particolari per la dilatazione termica del lungo corpo metallico?

R: Sì, la dilatazione termica è un fattore significativo per le sonde lunghe. L'acciaio inossidabile ha un coefficiente di dilatazione termica di circa 17 µm/m·°C. Per una custodia da 9,6" (0,244 m), un aumento di temperatura di 100°C causerà una dilatazione di circa 0,41 mm (0,016 pollici).
Effetto: questa espansione modificherà la distanza fisica tra la punta della sonda e il bersaglio. Poiché la sonda è fissata all'estremità filettata, la punta si estenderà ulteriormente nella macchina man mano che si riscalda, riducendo la distanza.
Compensazione: si tratta di una variazione fisica reale, non di un errore di misurazione. La tensione di gap del sistema di monitoraggio rifletterà correttamente questa variazione. È necessario tenerne conto nei punti di regolazione degli allarmi, stabilendo riferimenti di gap "caldo" e "freddo". Non interpretare l'intero spostamento come un movimento dell'albero.
