Bently Nevada 330103-00-09-20-02-00 Sonda di prossimità, metrica

330103-00-09-20-02-00 Descrizione

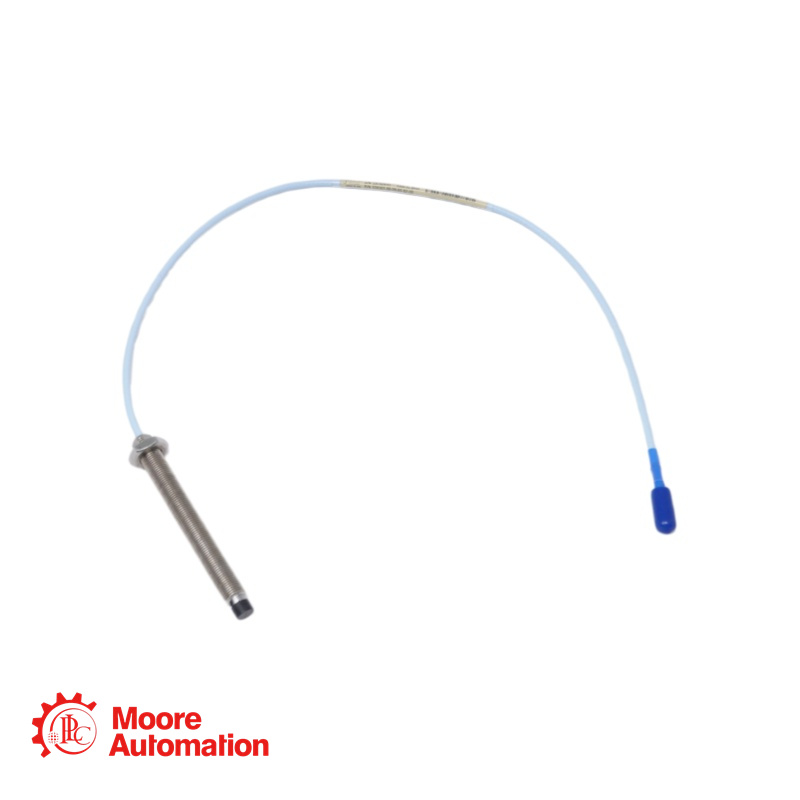

330103-00-09-20-02-00ÈSonda 3300 XL da 8 mm, filettatura M10 x 1, senza armatura.

Gli usi principali del sistema di trasduttori 3300 XL NSv sono per le aree in cui le restrizioni di foratura, vista laterale o vista posteriore limitano l'uso del Bently Nevada 3300 standard e
Sistemi di trasduttori 3300 XL da 5 e 8 mm. È ideale anche per applicazioni con bersagli di piccole dimensioni, come la misurazione delle vibrazioni radiali su alberi di diametro inferiore a 51 mm (2 pollici) o della posizione assiale su bersagli piani di dimensioni inferiori a 15 mm (0,6 pollici). Viene utilizzato principalmente nelle seguenti applicazioni su macchine con cuscinetti a film fluido in presenza di un albero di piccole dimensioni o di una visuale laterale ridotta:
Misurazioni della vibrazione radiale e della posizione radiale
Misurazioni della posizione assiale (spinta)
Misurazioni del tachimetro e della velocità zero
Riferimento di fase (segnali Keyphasor)
Il sistema di trasduttori 3300 XL NSv è progettato per sostituire sia i sistemi di trasduttori 3300 RAM che i sistemi di trasduttori 190 delle serie 3000 o 7000. Gli aggiornamenti dal sistema 3300 RAM al sistema 3300 XL NSv possono utilizzare la sonda, il cavo di prolunga e il sistema di monitoraggio esistenti.

330103-00-09-20-02-00 Schemi

Opzione lunghezza non filettata: 0,0 pollici
Lunghezza totale della cassa: 90 mm
Opzione di lunghezza totale: 2,0 metri (6,6 piedi)
Opzione connettore e tipo di cavo: connettore ClickLoc coassiale miniaturizzato, cavo standard
Opzione di approvazione dell'agenzia: non richiesta

Resistenza di uscita: 50 Ω
Impostazione consigliata dello spazio: 1,0 mm (40 mils)

330103-00-09-20-02-00 FAQ

Qual è la corretta impostazione della distanza tra gli elettrodi per questa sonda?

Per i sistemi standard 3300 XL da 8 mm, l'impostazione consigliata dello spazio è in genere di 1,27 mm (50 mil), che posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mil).

Qual è la lunghezza massima di innesto della filettatura 1/4-28?

La lunghezza massima di innesto della filettatura consigliata è di 0,375 pollici (9,5 mm), in conformità con lo standard di settore di 1,5 volte il diametro nominale della filettatura. Un valore superiore potrebbe causare bloccaggi durante l'installazione.

Questa sonda può essere utilizzata in aree pericolose?

La lunghezza massima consigliata per l'innesto della filettatura è di 0,375 pollici. Superare questa lunghezza potrebbe causare inceppamenti durante l'installazione.

Questa sonda può essere utilizzata in aree pericolose?

L'opzione di approvazione "-00" indica che questa specifica configurazione non dispone di approvazioni speciali per aree pericolose. Per le aree pericolose, è necessaria una versione con un codice di opzione di approvazione come "-05" per ottenere approvazioni multiple (CSA, ATEX, IECEx).

Qual è la lunghezza massima consigliata del cavo per l'intero sistema di trasduttori?

Se abbinata a un Proximitor 3300 XL e a un cavo di prolunga appropriato, la lunghezza totale del sistema può raggiungere i 10 metri (33 piedi). Questa sonda da 2,0 metri viene in genere utilizzata con un cavo di prolunga per ottenere la lunghezza totale desiderata del sistema (ad esempio, sistemi da 5 m o 7 m).

Che tipo di connettore viene utilizzato su questa sonda?

Utilizza un connettore coassiale miniaturizzato ClickLoc™ (opzione "02"), che si blocca in posizione per evitare allentamenti dovuti alle vibrazioni e garantisce una connessione affidabile.
