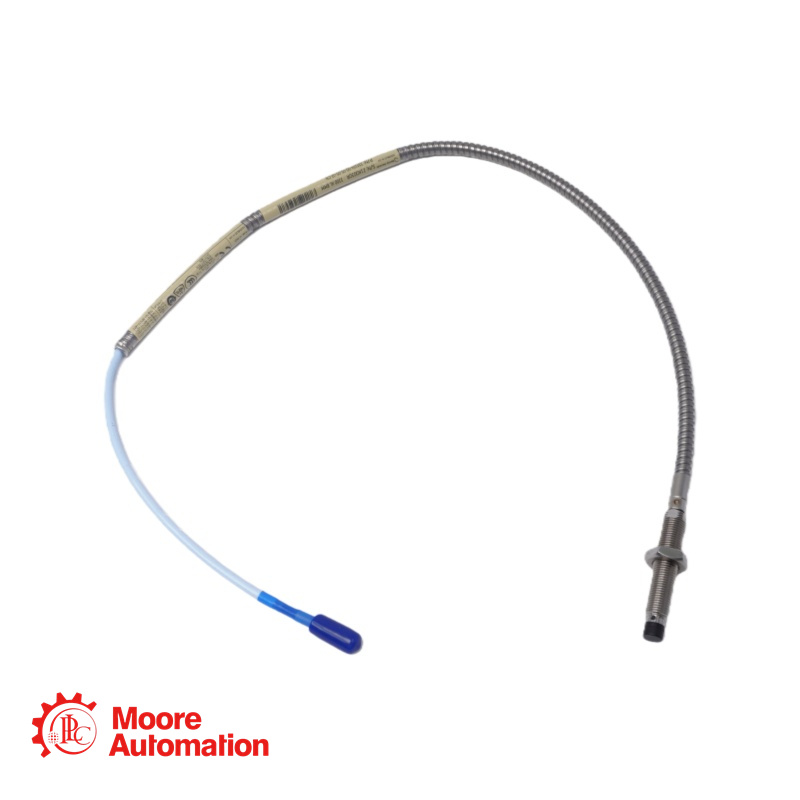

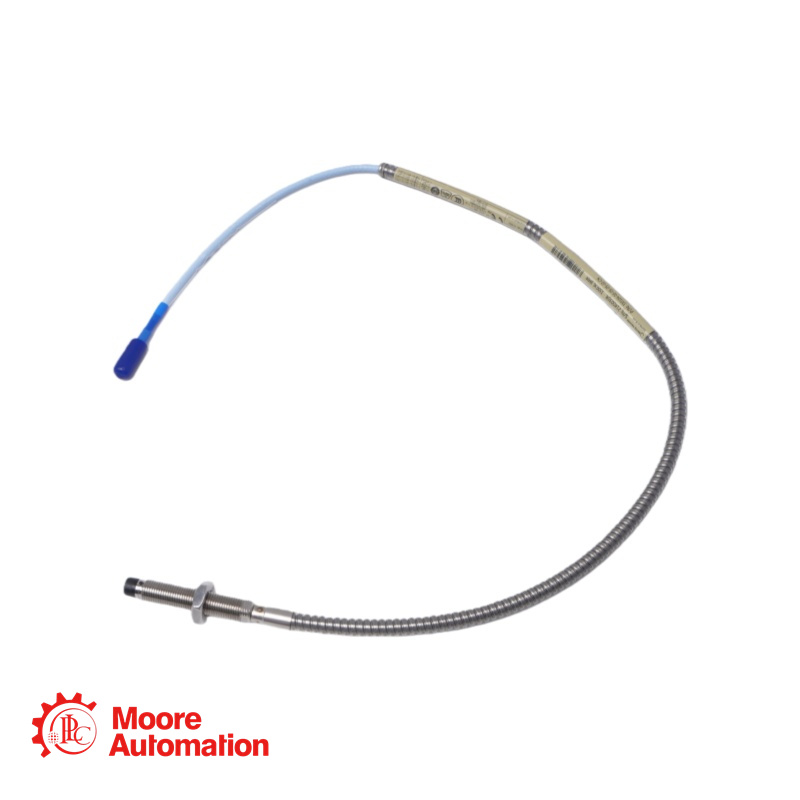

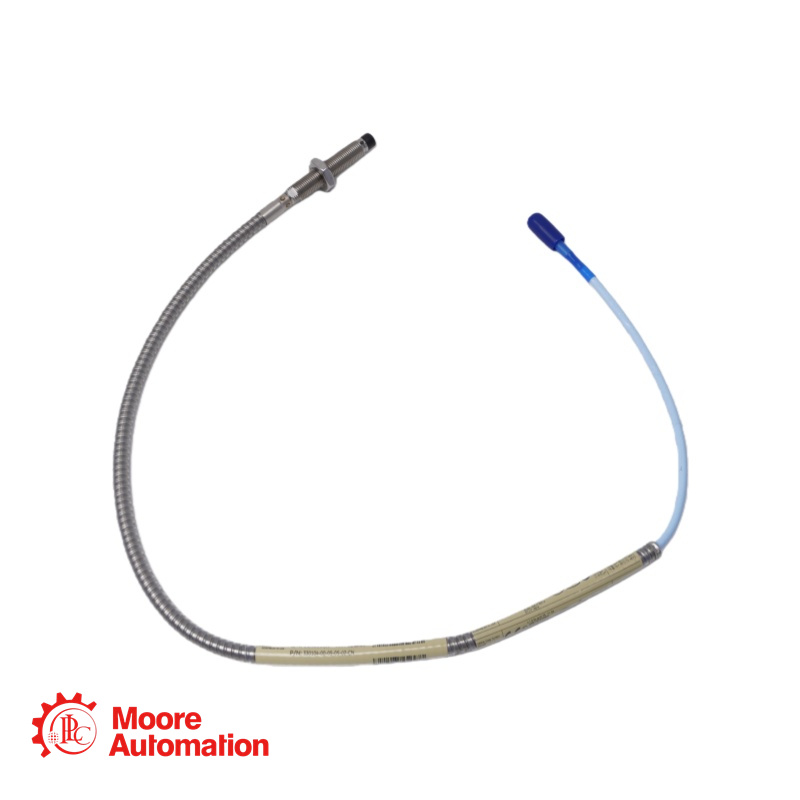

Bently Nevada 330104-00-05-05-01-05 Sonda di prossimità, metrica

Contattaci

Saldi:

Telefono/
Raccomandazione:

Eposta:

Indirizzo:

Frida

+86 15359408275

sales5@mooreplc.com

Distretto di Siming, Xiamen, Fujian, Cina

Specifiche

Tipo di prodotto: Sonda di prossimità 3300 XL da 8 mm
Tipo di filettatura: filettatura metrica M10 x 1
Armatura: Sì, con armatura in acciaio inossidabile (AISI 302/304) con rivestimento esterno in FEP.
Tipo di custodia: montaggio standard
Lunghezza non filettata (Opzione AA): 00 = 0 mm (Deve essere almeno 20 mm inferiore alla lunghezza della cassa)
Lunghezza totale della cassa (opzione BB): 05 = 50 mm
Lunghezza totale della sonda (opzione CC): 05 = 0,5 metri (1,6 piedi) cavo integrato
Tipo di connettore e cavo (Opzione DD): 01 = Connettore coassiale miniaturizzato ClickLoc con protezione del connettore installata, cavo triassiale standard con isolamento in FEP
Approvazione dell'ente (Opzione EE): 05 = Approvazioni CSA, ATEX e IECEx per l'uso in aree pericolose
Diametro della punta della sonda: 8,0 mm (0,31 pollici)
Materiale della punta della sonda: solfuro di polifenilene (PPS)
Materiale dell'involucro della sonda: acciaio inossidabile AISI 303 o 304 (SST)
Specifiche del cavo: triassiale da 75 ohm, isolamento in fluoroetilene propilene (FEP). Temperatura nominale standard (non ETR).
Armatura del cavo: acciaio inox flessibile AISI 302 o 304 con guaina esterna in FEP.
Materiale del connettore: ottone placcato oro o rame al berillio placcato oro, tipo ClickLoc
Intervallo di temperatura di esercizio (standard): da -52 °C a +177 °C (da -62 °F a +350 °F)
Resistenza alla trazione (dalla custodia della sonda al cavo): 330 N (75 lbf) valore massimo nominale
Resistenza elettrica (R_PROBE) per cavo da 0,5 m: 7,45 ± 0,50 Ohm (conduttore centrale-conduttore esterno)
Compatibilità di sistema: Intercambiabile elettricamente e fisicamente con altri componenti di sistema da 5 mm e 8 mm non appartenenti alla serie XL 3300. Parte del sistema di trasduttori di prossimità da 8 mm 3300 XL.
Lato piatto della chiave: 8 mm per filettature M10

Domande frequenti sul prodotto

D: Disponiamo già di sonde e cavi da 8 mm della serie 3300 non XL. Possiamo utilizzare il nuovo sensore Proximitor 3300 XL con questi senza dover ricalibrare il sistema o subire perdite di prestazioni?

R: Sì, i componenti del 3300 XL sono completamente retrocompatibili e intercambiabili con i componenti 3300 da 5 mm e 8 mm non XL. È possibile collegare le sonde e i cavi di prolunga esistenti a un nuovo sensore Proximitor 3300 XL. Tuttavia, si noti che la combinazione di componenti XL e non XL limita le prestazioni complessive del sistema alle specifiche del vecchio sistema 3300 non XL. Per prestazioni ottimali (conformità alle specifiche API 670, migliore intercambiabilità), si consiglia di utilizzare un sistema 3300 XL completo.

D: La nostra applicazione prevede la misurazione delle vibrazioni radiali su una turbina a vapore. Lo spazio per il montaggio della sonda è molto ristretto e una sonda da 8 mm potrebbe non essere adatta. Possiamo utilizzare una sonda da 5 mm con il sistema 3300 XL da 8 mm?

R: Sì, è possibile utilizzare una sonda da 5 mm della serie 3300 con il sensore Proximitor 3300 XL da 8 mm e i relativi cavi, in quanto elettricamente compatibili. Tuttavia, è fondamentale notare che la sonda da 5 mm non riduce lo spazio laterale richiesto o la distanza tra le punte rispetto a una sonda da 8 mm; ha solo un corpo di diametro inferiore. Se il vincolo è lo spazio radiale (vista laterale), è consigliabile prendere in considerazione il sistema di trasduttori di prossimità 3300 NSV (Narrow Side View).

D: Dobbiamo monitorare la posizione di spinta e due sonde saranno montate molto vicine tra loro assialmente. Qual è la distanza minima tra le punte delle sonde per evitare interferenze di segnale (diafonia)?

A: Per le misurazioni della posizione assiale, è necessario mantenere una distanza minima di almeno 40 mm (1,6 pollici) tra le punte di due sistemi di trasduttori separati per limitare la diafonia a 50 mV o meno quando ciascuna sonda è distanziata al centro del suo intervallo lineare. Per le misurazioni delle vibrazioni radiali, la distanza minima è di 38 mm (1,5 pollici).
