Bently Nevada 330104-00-06-10-01-CN Sonda di prossimità, metrica

330104-00-06-10-01-CN Descrizione

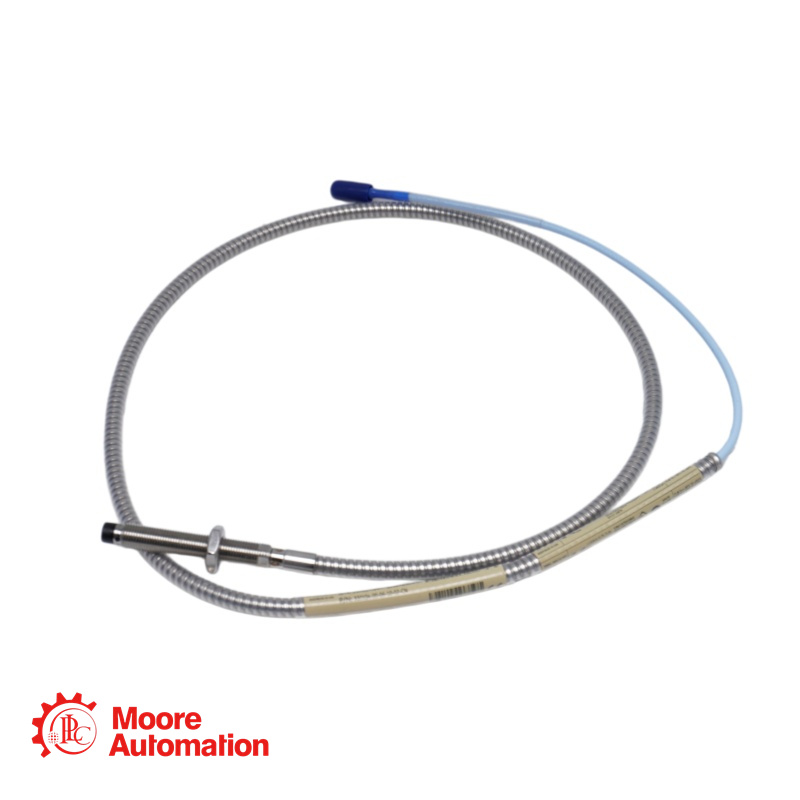

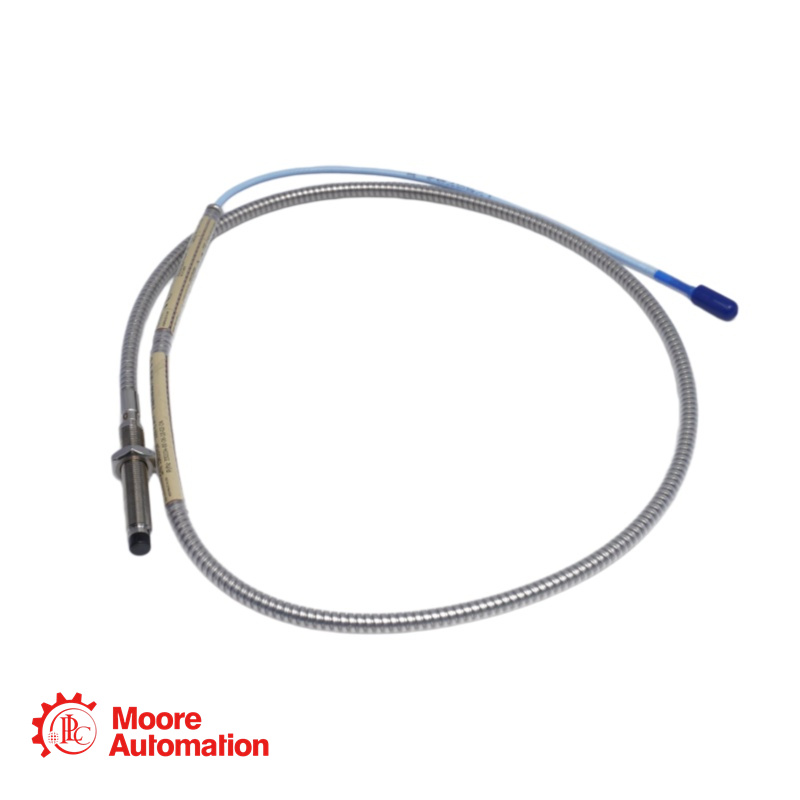

330104-00-06-10-01-CN È Sonda 3300 XL da 8 mm, filettatura M10 x 1, con armatura.

Gli usi principali del sistema di trasduttori 3300 XL NSv sono per le aree in cui le restrizioni di foratura, vista laterale o vista posteriore limitano l'uso del Bently Nevada 3300 standard e
Sistemi di trasduttori 3300 XL da 5 e 8 mm. È ideale anche per applicazioni con bersagli di piccole dimensioni, come la misurazione delle vibrazioni radiali su alberi di diametro inferiore a 51 mm (2 pollici) o della posizione assiale su bersagli piani di dimensioni inferiori a 15 mm (0,6 pollici). Viene utilizzato principalmente nelle seguenti applicazioni su macchine con cuscinetti a film fluido in presenza di un albero di piccole dimensioni o di una visuale laterale ridotta:
Misurazioni della vibrazione radiale e della posizione radiale
Misurazioni della posizione assiale (spinta)
Misurazioni del tachimetro e della velocità zero
Riferimento di fase (segnali Keyphasor)
Il sistema di trasduttori 3300 XL NSv è progettato per sostituire sia i sistemi di trasduttori 3300 RAM che i sistemi di trasduttori 190 delle serie 3000 o 7000. Gli aggiornamenti dal sistema 3300 RAM al sistema 3300 XL NSv possono utilizzare la sonda, il cavo di prolunga e il sistema di monitoraggio esistenti.

330104-00-06-10-01-CN Schemi

Opzione lunghezza non filettata: 0,0 pollici
Lunghezza totale della cassa: 60 mm
Opzione lunghezza totale: 1,0 metro (3,3 piedi)
Opzione connettore e tipo di cavo: connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo standard
Opzione di approvazione dell'agenzia: nell'area cinese

Resistenza di uscita: 50 Ω
Impostazione consigliata dello spazio: 1,0 mm (40 mils)

330104-00-06-10-01-CN FAQ

Che cos'è una sonda "a montaggio inverso" e quando si utilizza?

Una sonda a montaggio inverso (serie 330104) ha il cavo che fuoriesce dalla punta della sonda anziché dalla parte posteriore. Questa configurazione viene utilizzata in applicazioni in cui lo spazio dietro il punto di montaggio della sonda è limitato o inaccessibile, come ad esempio nei cuscinetti reggispinta o negli involucri di macchine con spazi ristretti.

Qual è lo scopo del "protettore del connettore" (opzione 01)?

Il protettore del connettore garantisce la tenuta stagna del punto di connessione tra la sonda e il cavo di prolunga. Impedisce a umidità, olio e altri contaminanti di penetrare nel connettore ClickLoc™, che altrimenti potrebbero compromettere la qualità del segnale e causare errori di misurazione.

Cosa indica il codice di approvazione "-CN"?

Il codice "-CN" indica che questa sonda è certificata per l'uso in Cina con specifiche approvazioni da parte degli enti regolatori cinesi, probabilmente tra cui CCC (China Compulsory Certification) e/o NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) per l'uso in aree a rischio di esplosione.

Qual è la corretta impostazione del gap per questa sonda a montaggio inverso?

Per i sistemi standard 3300 XL da 8 mm, l'impostazione consigliata dello spazio è in genere di 1,27 mm (50 mil), che posiziona la sonda al centro del suo intervallo lineare di 2,0 mm (80 mil). Il design con montaggio inverso non modifica le caratteristiche elettriche o i requisiti di spazio.

Qual è la lunghezza massima di innesto della filettatura per questa sonda?

Per la filettatura da 1/4-28, l'impegno massimo consigliato della filettatura è di 0,375 pollici (9,5 mm). Superare questo valore può causare inceppamenti durante l'installazione o danni alla sonda. Si noti che le sonde con montaggio inverso presentano considerazioni di installazione diverse rispetto alle sonde con montaggio standard.

Questa sonda può essere utilizzata con i sistemi di monitoraggio 3300 XL esistenti?

Sì, la sonda a montaggio inverso 330104 è pienamente compatibile con i sensori Proximitor 3300 XL e i relativi sistemi di monitoraggio. Se abbinata al cavo di prolunga appropriato, forma un sistema trasduttore 3300 XL completo per la misurazione di vibrazioni e posizione.
