/Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Doppio passante ad alta pressione

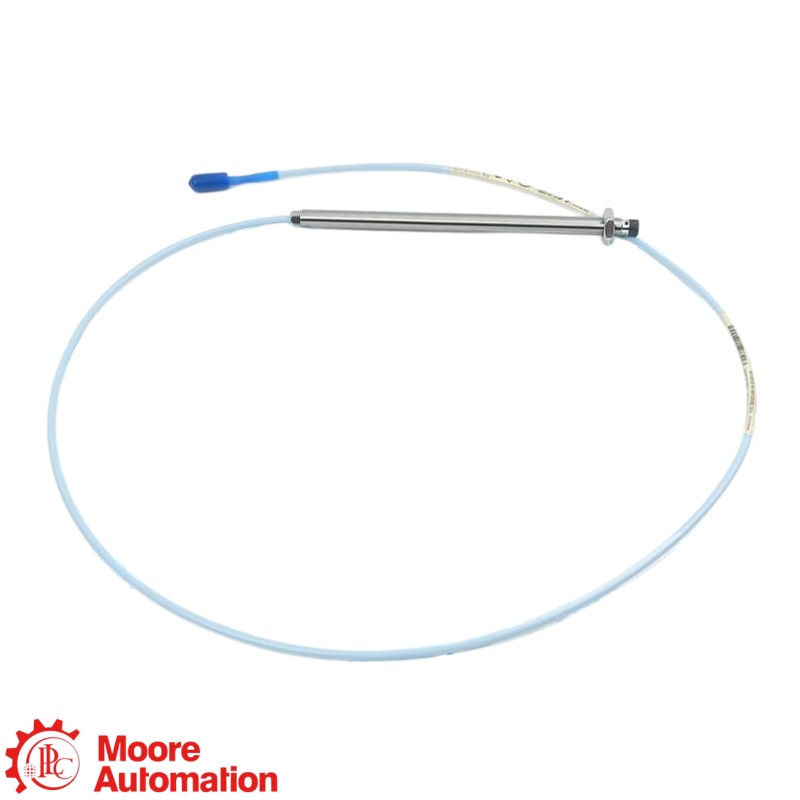

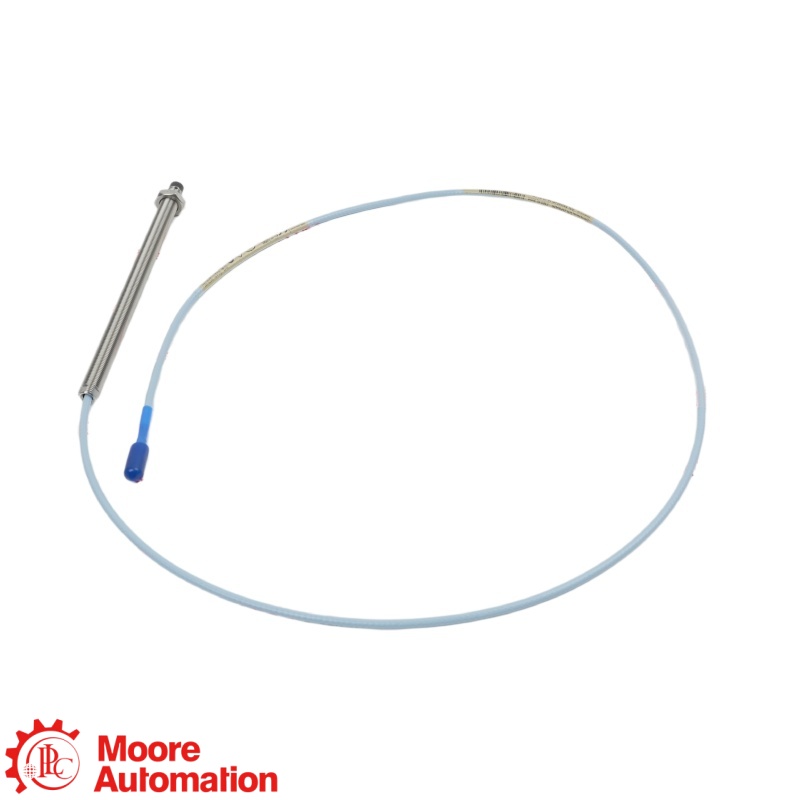

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Doppio passante ad alta pressione
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Doppio passante ad alta pressione
Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Doppio passante ad alta pressione

Bently Nevada 330162-03-45-45-45-05-05-94-01-02 3300 XL Doppio passante ad alta pressione

BENTLY NEVADA · 3300 XL DOPPIO ALIMENTATORE AD ALTA PRESSIONE

330162-03-45-45-45-05-05-94-01-02

IL 330162-03-45-45-45-05-05-94-01-02 Identifica un passacavo triassiale doppio ad alta pressione Bently Nevada 330162 che fa passare due cavi di sonda attraverso un involucro pressurizzato della macchina. La famiglia standard è classificata per 2,76 MPa (400 psi) e deve essere compatibile con la sonda 3300 installata, il cavo di prolunga e la configurazione Proximitor.

TIPOPassaggio triassiale doppio
PRESSIONE2,76 MPa (400 psi)
MATERIALEacciaio inossidabile 303
RAGGIO DI CURVA25,4 mm minimo
PRODUTTOREBentley Nevada
CONDIZIONI / GARANZIAProdotto originale nuovo · Garanzia di un anno
CERTIFICAZIONE ISOProdotto certificato ISO
VERIFICAFoto e video del prodotto disponibili su richiesta.
RICHIEDI UN PREVENTIVO
RICERCA MODELLOTrova un codice articolo specificoApri direttamente la pagina del prodotto Moore Automation più corrispondente.
BENTLY NEVADA ↗3300 XL DOPPIO ALIMENTATORE AD ALTA PRESSIONE
SISTEMA DI ALIMENTAZIONE AD ALTA PRESSIONE 3300 XL

330162-03-45-45-45-05-05-94-01-02

330162

Doppio passaggio triassiale · 2,76 MPa (400 psi) · acciaio inossidabile 303

RUOLO DEL PRODOTTO

330162-03-45-45-45-05-05-94-01-02 Si tratta di un passacavo triassiale doppio ad alta pressione che instrada due cavi di sonda di prossimità attraverso un involucro pressurizzato della macchina, mantenendo al contempo le lunghezze elettriche richieste per il sistema trasduttore.

NOTA DI CONFIGURAZIONE

Per 330162-03-45-45-45-05-05-94-01-02Conservare ogni segmento del codice d'ordine fornito nella sua sequenza originale. Prima della sostituzione, verificare l'etichetta esatta, la disposizione dell'armatura, le dimensioni del cavo, il materiale dell'O-ring, il genere del connettore, la lunghezza totale del sistema trasduttore e la compatibilità con il fluido o il gas della macchina.

VUOI IL MIGLIOR PREZZO?

Frida

Responsabile vendite 🏆
SUDDIVISIONE DEL NUMERO D'ORDINE

Come è strutturato il riferimento 330162-03-45-45-45-05-05-94-01-02

330162
Modello basePassaggio di alimentazione HP triassiale doppio
03
Opzione armaturaArmatura all'estremità ad alta pressione
45
Dimensione 1 lunghezza4,5 metri
45
Dimensione 2 lunghezza4,5 metri
45
Lunghezza della dimensione 34,5 metri
05
Dimensione 4 lunghezza0,5 metri
05
Campo aggiuntivo fornitoNon definito nel modello pubblico 330162
94
Materiale O-ringFluorocarbon
01
Connettore ad alta pressioneConnettore coassiale miniaturizzato femmina
02
Connettore a bassa pressioneConnettore coassiale miniaturizzato maschio
CARATTERISTICHE DI RIFERIMENTO DEL PRODUTTORE

Specifiche tecniche

Scheda tecnica Baker Hughes 141622 ↗
330162 · DOPPIO ALIMENTATORE TRIASSIALE AD ALTA PRESSIONE

Dati tecnici in sintesi

Prima dell'installazione, verificare il codice d'ordine completo, le dimensioni del cavo, il materiale dell'O-ring e la disposizione del connettore.

TIPOPassaggio triassiale doppio
PRESSIONE2,76 MPa (400 psi)
MATERIALEacciaio inossidabile 303
RAGGIO DI CURVA25,4 mm minimo
La scheda tecnica 141622 di Baker Hughes afferma che la lunghezza del passaggio passante deve corrispondere alla lunghezza totale del sistema trasduttore e che l'O-ring selezionato deve essere compatibile con il gas o il fluido della macchina.
Informazioni generali+
ProduttoreBentley Nevada
Modello330162-03-45-45-45-05-05-94-01-02
Tipo di prodotto3300 XL Passante triassiale doppio ad alta pressione
Capacità caviDue cavi di sonda triassiale
Pressione massima nominale2,76 MPa (400 psi)
Materiale di montaggioacciaio inossidabile 303
Raggio di curvatura minimo25,4 mm (1,00 pollici)
Umidità100% senza condensa
VERIFICA DEL NUMERO D'ORDINE+
Sequenza di riferimento330162-03-45-45-45-05-05-94-01-02
Modello base330162 · doppio passaggio
Gestione del segmentoMantenere tutti i campi compilati nell'ordine originale
COMPATIBILITÀ DI SISTEMA ED ELETTRICA+
ruolo del sistemaFa passare due cavi di sonda attraverso un involucro pressurizzato della macchina
Compatibilità del sistemaCorrispondenza tra sonda, passante, cavo di prolunga e lunghezze elettriche del Proximitor.
Regola del connettoreLato sonda femmina; lato prossimatore maschio per la configurazione usuale
VERIFICA DI INSTALLAZIONE E SOSTITUZIONE+
Selezione dell'O-ringScegliere il materiale di tenuta più adatto al gas o al fluido di processo.
esposizione all'acquaProteggere entrambe le interfacce cavo-passante dall'acqua
Limite di sostituzioneNon sostituire finché l'etichetta completa e la catena del trasduttore installata non corrispondono
FAQ

Domande più frequenti poste dagli acquirenti

Cosa è 330162-03-45-45-45-05-05-94-01-02 utilizzato per?
330162-03-45-45-45-05-05-94-01-02 Si tratta di un passacavo triassiale doppio ad alta pressione Bently Nevada 330162 che trasporta due cavi per sonde di prossimità attraverso un involucro pressurizzato della macchina, preservando al contempo le lunghezze elettriche richieste dal sistema di misurazione.
Quanti cavi sonda servono? 330162-03-45-45-45-05-05-94-01-02 itinerario?
330162-03-45-45-45-05-05-94-01-02 È costruito sulla configurazione a doppio passaggio 330162 e instrada due cavi di sonda triassiali; le sonde collegate, i cavi di prolunga e i sensori Proximitor devono formare due catene di lunghezza elettrica compatibile.
Quali dati relativi a pressione e materiale si applicano a 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Appartiene alla famiglia standard di passacavi ad alta pressione con una pressione nominale di 2,76 MPa (400 psi), con materiale di raccordo in acciaio inossidabile 303 e un raggio di curvatura minimo del cavo di 25,4 mm.
Perché è necessario controllare la lunghezza dei cavi? 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 sostituisce parte di ciascun percorso del cavo di prolunga, quindi ogni lunghezza di passaggio ordinata deve corrispondere alla lunghezza totale richiesta dalla sonda collegata e dal sistema di sensori Proximitor.
Come devono essere disposti i connettori per 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 Normalmente, i connettori femmina dovrebbero essere rivolti verso il lato della sonda e i connettori maschio verso il lato del Proximitor; verificare entrambe le opzioni di connettore fornite rispetto ai collegamenti ClickLoc installati.
Quale condizione di tenuta deve essere verificata prima dell'installazione 330162-03-45-45-45-05-05-94-01-02?
330162-03-45-45-45-05-05-94-01-02 richiede un materiale per l'O-ring compatibile con il gas o il fluido della macchina, ed entrambe le interfacce cavo-passante devono essere protette dall'acqua per evitare il degrado del segnale.
Quali informazioni devo fornire al momento dell'ordine? 330162-03-45-45-45-05-05-94-01-02?
Per un 330162-03-45-45-45-05-05-94-01-02 Per la richiesta, si prega di fornire il codice d'ordine completo e non suddiviso, la quantità, la foto della targhetta, il gas o il fluido di processo, la pressione di esercizio, le dimensioni del cavo, il genere del connettore, i riferimenti della sonda e del Proximitor e le lunghezze del sistema richieste.
CONTATTA LO SPECIALISTA DI PRODOTTO

Conferma la tua configurazione 330162-03-45-45-45-05-05-94-01-02 con Frida

Condividi il modello completo e i dettagli dell'applicazione per verificare la compatibilità, la disponibilità e i tempi di consegna.

SCEGLI UN METODO DI CONTATTO DIRETTO
SCHEDA DATI

Informazioni sul prodotto per
330162-03-45-45-45-05-05-94-01-02

La scheda tecnica Baker Hughes 141622 Rev. G fornisce informazioni di riferimento del produttore per il passante triassiale doppio ad alta pressione 330162, inclusi i campi d'ordine, la pressione nominale, le opzioni di O-ring e i requisiti del connettore.

Scheda tecnica ufficiale di Baker Hughes

La scheda tecnica ufficiale del passante ad alta pressione 3300 XL, codice 141622, riguarda la famiglia 330162 e le relative informazioni di ordinazione definite dal produttore. Aprire il PDF ufficiale per verificare la completezza del riferimento fornito prima dell'installazione o della sostituzione.

APRI IL MANUALE UFFICIALE PDF

Contattaci per ricevere assistenza.

Invia il modello completo, la quantità e la tua domanda tecnica o di acquisto.

Fonte: Scheda tecnica del passante ad alta pressione Baker Hughes 3300 XL 141622 Rev. G. Prima di ordinare, verificare l'etichetta completa 330162-03-45-45-45-05-05-94-01-02 e la configurazione del sistema trasduttore installato.

3300 XL RELAZIONE DEL SISTEMA DI ALIMENTAZIONE AD ALTA PRESSIONE

Come il modello 330162-03-45-45-45-05-05-94-01-02 si inserisce in una catena di misurazione di prossimità pressurizzata

Bentley Nevada è il marchio; il Sistema di alimentazione ad alta pressione 3300 XL è la famiglia di misure; e 330162-03-45-45-45-05-05-94-01-02 è il riferimento a doppio feed-through fornito.

Bentley Nevada · MARCA→
Sistema passante 3300 XL
FAMIGLIA DI PRODOTTI · MISURAZIONE
COMPONENTE DI RILEVAMENTO

Sonda di prossimità

All'interno dell'involucro pressurizzato della macchina operano due sonde compatibili.

INTERCONNESSIONE

Cavo di prolunga

Il doppio passacavo instrada entrambi i percorsi del cavo triassiale attraverso il confine di pressione dell'involucro.

CONDIZIONAMENTO DEL SEGNALE

Prossimista / Monitor

Cavi e sensori abbinati completano due canali di misurazione compatibili.

Relazione di sistema: Sia i percorsi delle sonde, sia le lunghezze dei cavi passanti, sia i cavi di prolunga e i sensori Proximitor devono essere compatibili tra loro per formare catene di trasduttori complete.
AMBITI DI APPLICAZIONE

Applicazione e mappa di verifica per 330162-03-45-45-45-05-05-94-01-02

Macchina pressurizzata

Consente il passaggio di due cavi per sonde di prossimità attraverso un involucro pressurizzato.

Limite di pressione

Verificare la pressione nominale di 2,76 MPa, il tipo di raccordo e il materiale compatibile dell'O-ring.

CENTRO APPLICAZIONI
330162-03-45-45-45-05-05-94-01-02
3300 XL Doppio passante ad alta pressione

Corrispondenza della lunghezza del cavo

Mantenere la lunghezza elettrica specificata per entrambe le catene complete del trasduttore.

Controllo di sostituzione

Verificare ogni segmento del codice d'ordine, il genere del connettore e il componente installato.
