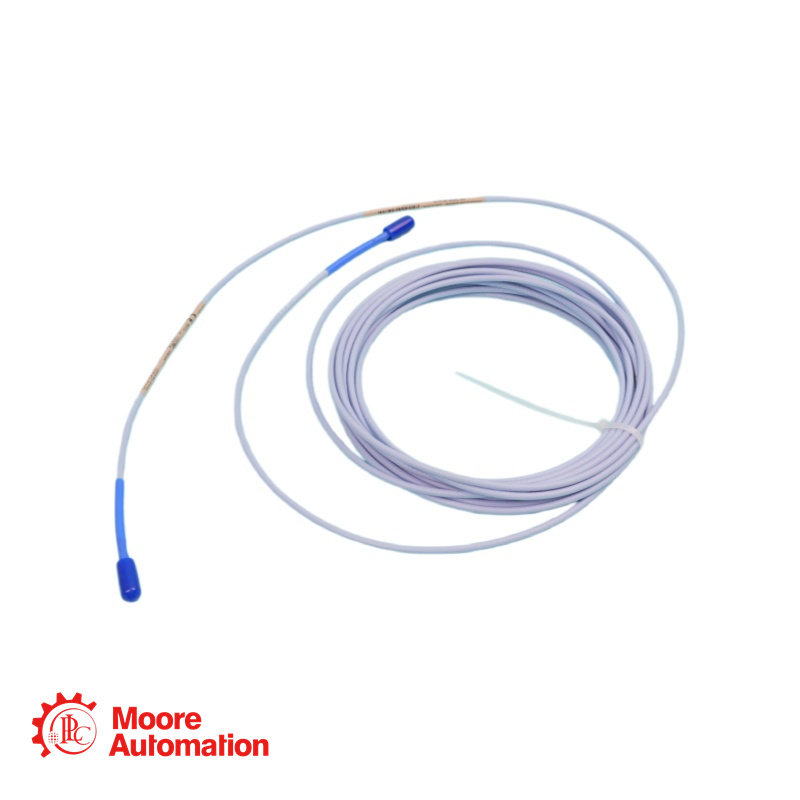

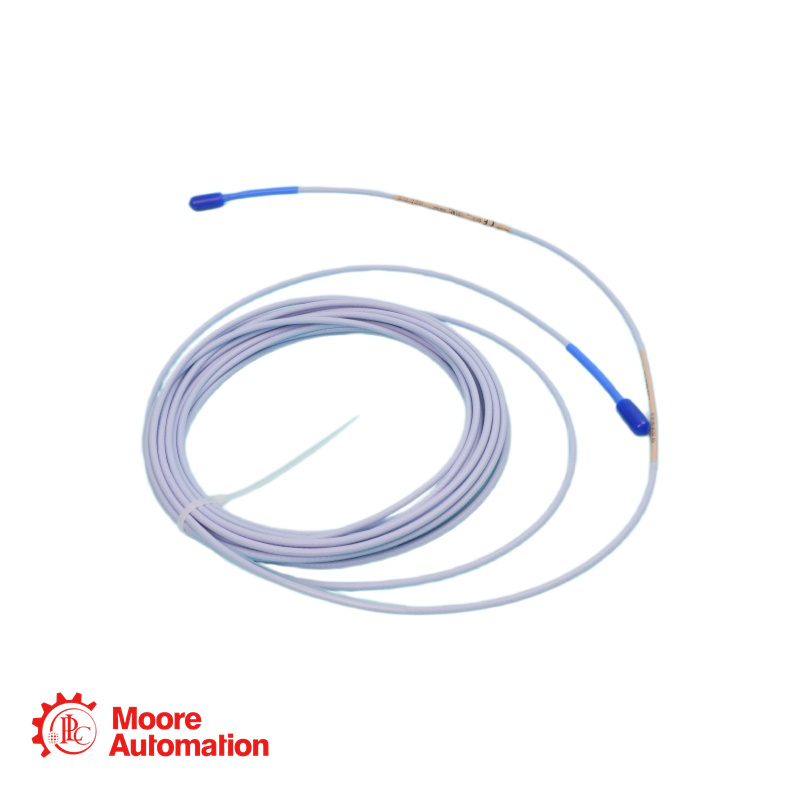

Cavo di prolunga Bently Nevada 330190-085-01-05

Come ottenere un preventivo? Contattaci tramite i recapiti riportati di seguito:

330190-085-01-05 Panoramica

Bentley Nevada 330190-085-01-05 è un cavo di prolunga 3300 XL per intervallo di temperatura esteso (ETR). 330190-085-01-05 Sono disponibili sonde con intervallo di temperatura esteso (ETR) e cavi di prolunga ETR per applicazioni in cui il cavo della sonda o il cavo di prolunga possono superare la specifica di temperatura standard di 177˚C (350˚F). 330190-085-01-05 La sonda ETR ha un intervallo di temperatura esteso fino a 218˚C (425˚F). 330190-085-01-05 Il cavo di prolunga ETR ha una temperatura nominale fino a 260 °C (500 °F). Sia la sonda che il cavo ETR sono compatibili con sonde e cavi di temperatura standard; ad esempio, è possibile utilizzare una sonda ETR con il cavo di prolunga 330130. Il sistema ETR utilizza il sensore di prossimità standard 3300 XL. Si noti che quando si utilizza un qualsiasi componente ETR come parte del sistema, la precisione del sistema è limitata dalla precisione del sistema ETR stesso.

330190-085-01-05 Parametri

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Tipo di cavo: triassiale da 75 Ω, isolamento in perfluoroalcossi (PFA)

Armatura: armatura flessibile in acciaio inossidabile con rivestimento esterno in PFA
Tipo di connettore: coassiale miniaturizzato ClickLoc™ in ottone placcato oro
Materiale del connettore: ottone placcato oro o rame al berillio placcato oro
Intervallo di temperatura: da -52 °C a +260 °C (da -62 °F a +500 °F)
Raggio di curvatura minimo: 25,4 mm (1,0 pollici)
Coppia massima di serraggio del connettore: 0,565 N·m (5 in·lb)

Domande frequenti (FAQ) relative al codice 330190-085-01-05

1. Qual è la differenza tra il cavo di prolunga standard 330130 e il cavo ETR 330190?

La differenza principale risiede nella temperatura nominale e nel materiale isolante. Il cavo standard 330130 utilizza un isolamento in FEP ed è classificato per +177 °C (+350 °F). Il cavo 330190 ETR utilizza un isolamento in PFA ed è classificato per +260 °C (+500 °F), risultando quindi adatto ad ambienti ad alta temperatura.

2. Che cosa significa l'opzione di approvazione dell'agenzia "-05"?

L'opzione "-05" indica che questo cavo di prolunga è dotato di diverse certificazioni per aree pericolose, tra cui CSA per il Nord America e ATEX e IECEx per l'uso internazionale. Ciò ne consente l'utilizzo in applicazioni intrinsecamente sicure e non incendiarie, se installato correttamente.

3. Questo cavo ETR può essere utilizzato con sonde di temperatura standard?

Sì, il cavo ETR è compatibile con le sonde di temperatura standard. Tuttavia, tieni presente che quando utilizzi un componente ETR nel tuo sistema, la precisione del sistema viene limitata alla precisione del sistema ETR stesso. Le specifiche del sistema saranno quelle del sistema ETR, non quelle del sistema standard.

4. Qual è il raggio di curvatura minimo per questo cavo?

Il raggio di curvatura minimo è di 25,4 mm (1,0 pollice), sia con che senza armatura. Superare questo raggio di curvatura può danneggiare il cavo internamente.

5. Che tipo di connettori utilizza questo cavo?

Utilizza connettori coassiali miniaturizzati ClickLoc™ in ottone placcato oro. Questi connettori richiedono solo un serraggio a mano (emettono un "clic" quando sono ben stretti) e il meccanismo di bloccaggio impedisce l'allentamento dovuto alle vibrazioni. Non sono necessari attrezzi speciali per l'installazione o la rimozione.

6.Come posso assicurarmi che la lunghezza totale del sistema sia corretta quando utilizzo questo cavo di prolunga?

Al momento dell'ordine, assicurarsi che la somma della lunghezza del cavo di prolunga e della lunghezza della sonda sia pari alla lunghezza totale del sensore Proximitor. Ad esempio, una sonda da 0,5 m con un cavo di prolunga da 8,5 m richiederà un sensore Proximitor da 9,0 m.
